URETEK DEEP INJECTIONS®

CONSOLIDAÇÃO E ESTABILIZAÇÃO DOS TERRENOS DE FUNDAÇÃO

URETEK DEEP INJECTION®
INJECÇÕES EXPANSIVAS DE RESINA PARA CONSOLIDAR OS TERRENOS DE FUNDAÇÃO

A nossa tecnologia exclusiva Uretek Deep Injections® utiliza injeções de resina expansiva para melhorar a resistência do solo através da aplicação do sistema Uretek Multipoint®.

Dispomos de de 5 tipos diferentes de resina expansiva, escolhemos a mais adequada de acordo com as características do terreno e o tipo de intervenção.

Utilizamos a tecnologia Uretek Deep Injections® em casos de assentamento das fundações ou pavimentos ou da superfície da estrada, mas também para:

Melhorar as características mecânicas e hidráulicas do terreno de fundação de estruturas existentes, no caso de renovações e/ou aumento de pisos.
Reduzir o risco de liquefação dos terrenos de forma a sua melhorar a resposta sísmica.

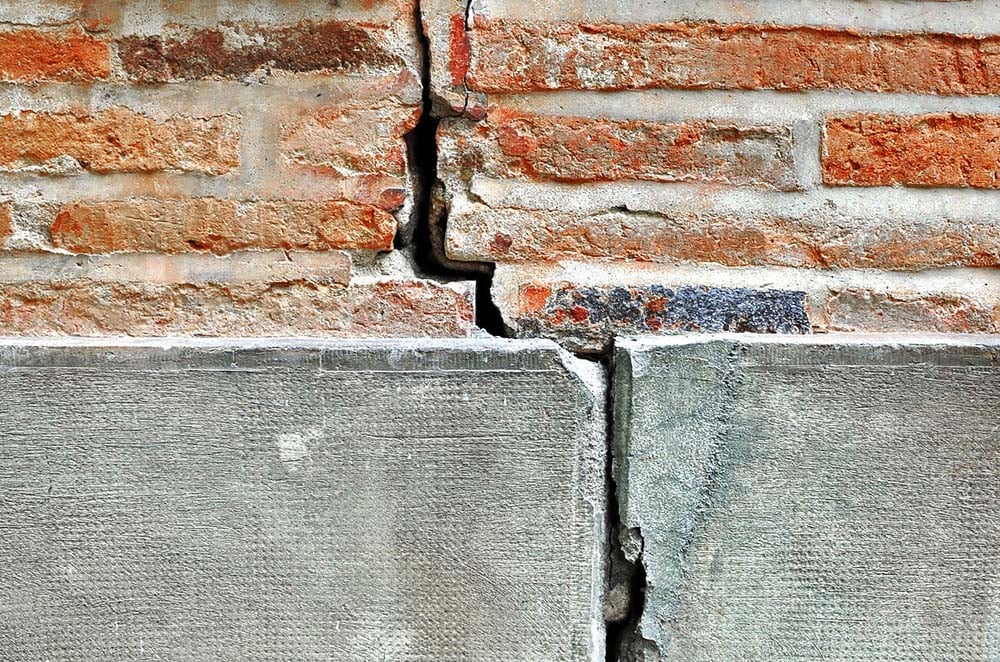

Eliminar os assentamentos diferenciais causados por deslizamentos ou erosão do terreno.
Restaurar a capacidade de carga do terreno.

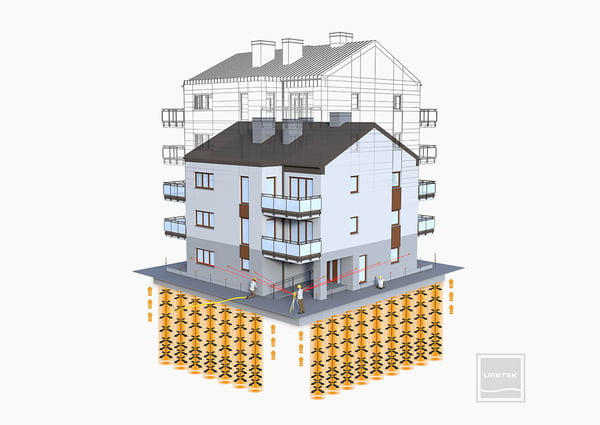

Injetamos resinas com elevada e rápida capacidade de expansão com o novo sistema patenteado Uretek Multipoint, que garante a difusão capilar da resina para um tratamento homogéneo do terreno de fundação.

COMO FUNCIONA O SISTEMA DE INJECÇÃO MULTIPOINT® DA URETEK

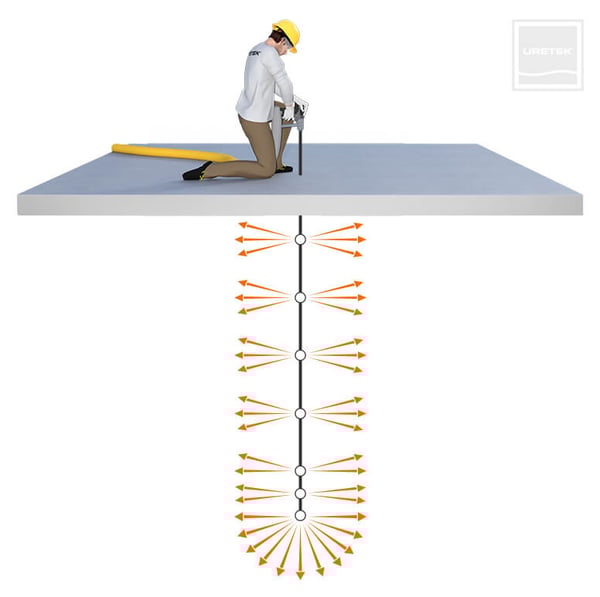

Recentemente adicionámos à tecnologia Deep Injections® o sistema de injecção Multipoint® - Capillary Diffusion - que consiste em injetar resinas através de um tubo com vários furos laterais (entre 12 e 14 furos) chamados "multihole", (enquanto que o sistema tradicional consiste em injeções de resina feitas a vários níveis através de um tubo com um único furo no final).

Realizamos as injeções de forma intermitente, alternando a injeção de resina com pausas de duração pré-definida.

A experiência começou no início de 2017 e terminou em Julho de 2018 com o registo da patente correspondente (PATENTE ITALIANA Nº 102018000007020).

DESCUBRA O SISTEMA PATENTEADO DE INJECÇÃO URETEK MULTIPOINT CLIQUE AQUI

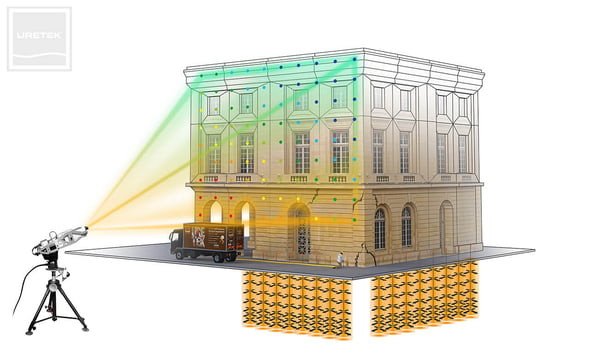

As estruturas sobre o terreno durante são constantemente monitorizadas durante a intervenção em tempo real, utilizando tecnologia laser avançada que permite a verificação direta da eficácia da intervenção em cada ponto de injeção.

Possibilidade em realizar os projetos de intervenção através de um software exclusivo desenvolvido em colaboração com o Politécnico de Turim e disponível aos técnicos mediante pedido.

Clique aqui para descobrir todas as funções do software SIMS 2.0

MELHORIA RESULTANTE DA TECNOLOGIA MULTIPOINT EM COMPARAÇÃO COM AS INJEÇÕES TRADICIONAIS

MULTIPOINT: o diagrama mostra o número médio de golpes medidos com um penetrómetro DPM30 antes e depois das injecções no volume do terreno afectado pelo tratamento. Elaboração gráfica baseada em dados de 33 locais onde foi testada.

O método Deep Injections® consiste em compactar o solo injectando a máxima quantidade de resina possível até ao ponto de se registar o início do levantamento da estrutura monitorizada por intrumentos laser ou radar. Em caso de limitações no número de furos e/ou na quantidade de resina, podemos optimizar as injecções com a ajuda de testes geo-eléctricos.

As resinas possuem um elevada capacidade de expansão, que é essencial para a compactação do solo.

QUANDO UTILIZAMOS URETEK DEEP INJECTIONS®?

Quando o terreno de fundação não tem as propriedades mecânicas ou hidráulicas necessárias: nos casos em que existe instabilidade por abatimento do terreno de fundação; quando se verifica aumento ou redistribuição de cargas consequentes de reabilitações ou alterações de uso.

VANTAGENS

Intervenção conservadora não altera ou danifica a estrutura.
Não são necessários trabalhos de escavação.
Permite intervenções parciais e localizadas.

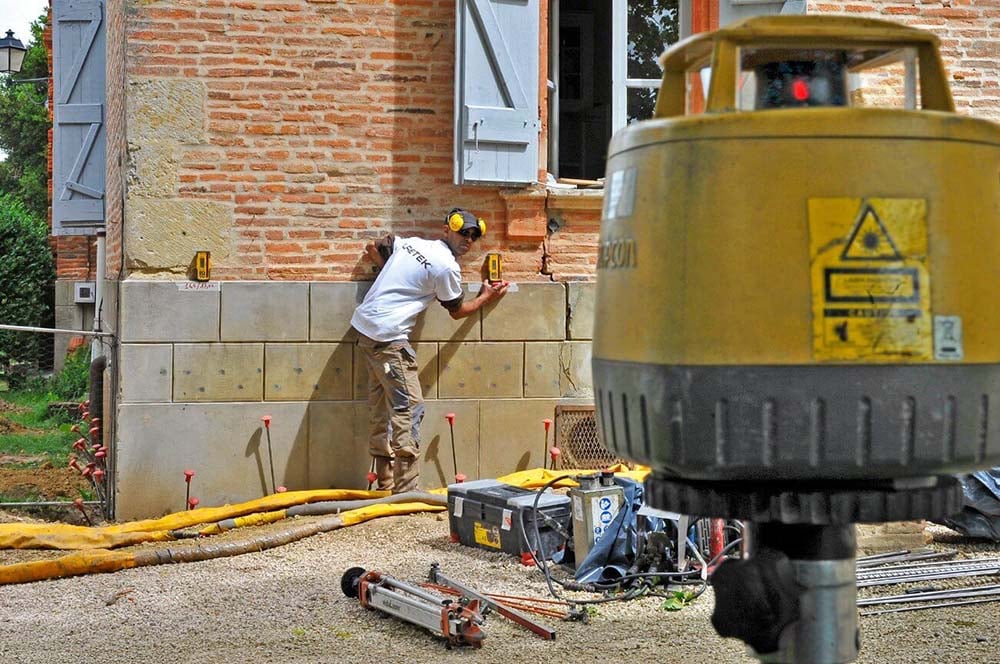

Verificação imediata dos resultados através de instrumentos laser ou sistema de radar para a máxima segurança.
Intervenção rápida sem interrupção das atividades normais do local.
Sem produção de resíduos.
Ocupação mínima, móvel e autónoma no local de intervenção mesmo em espaços confinados.

ONDE APLICAMOS O MÉTODO URETEK DEEP INJECTIONS®?

Estruturas, Habitações e Edifícios

Igrejas, Monumentos, Edifícios, Armazens industriais

Muros de contenção

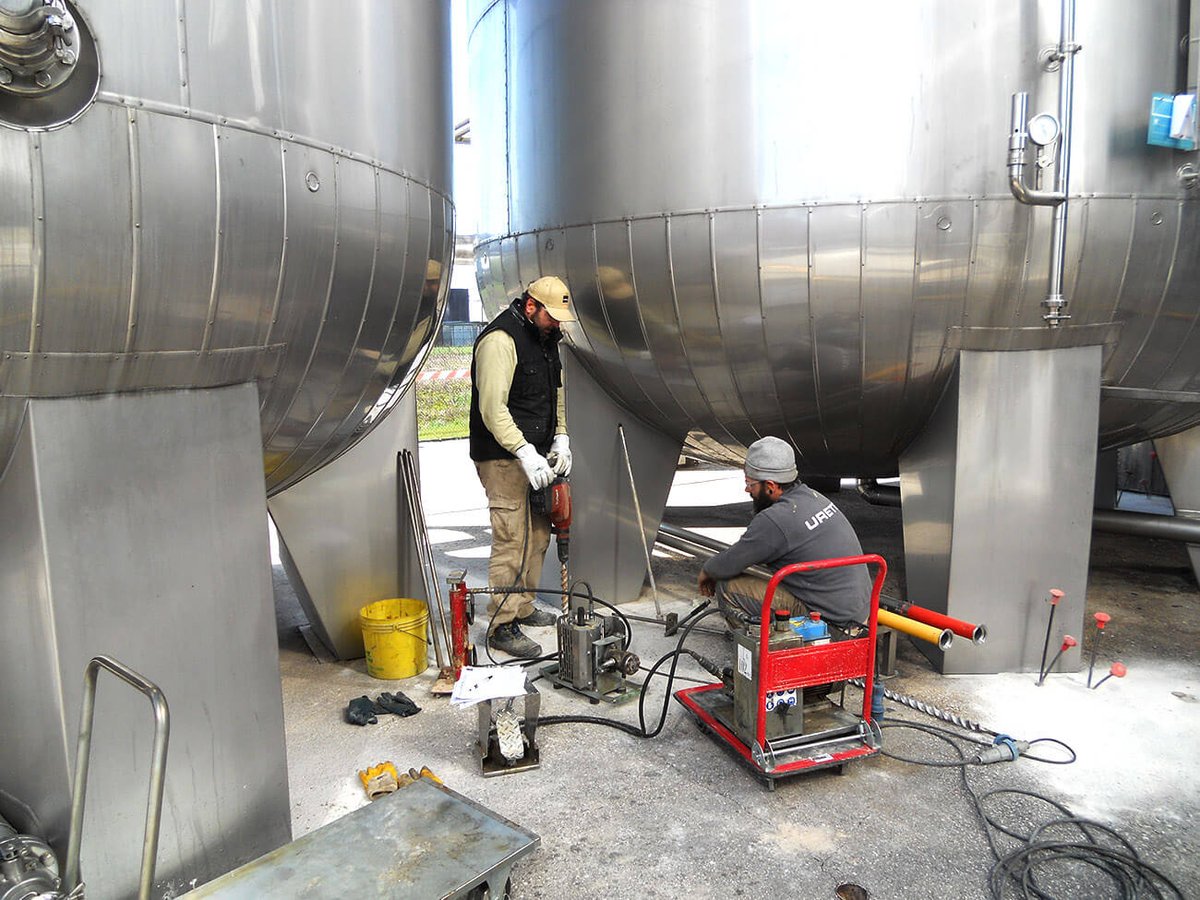

Docas, cais, silos, armazéns

Gruas

Compartimentos de carga

Aterros ferroviários e rodoviários

Estações de tratamento de águas e esgotos

Ampliações de estruturas existentes

Novas instalações em áreas industriais

Piscinas

Aumento do cargas de maquinaria existente; Aumento das cargas devido a alterações de uso.

Pilares de viadutos

Turbinas eólicas

Recuperação da capacidade de carga do terreno
Melhoria das propriedades hidráulicas e mecânicas do solo

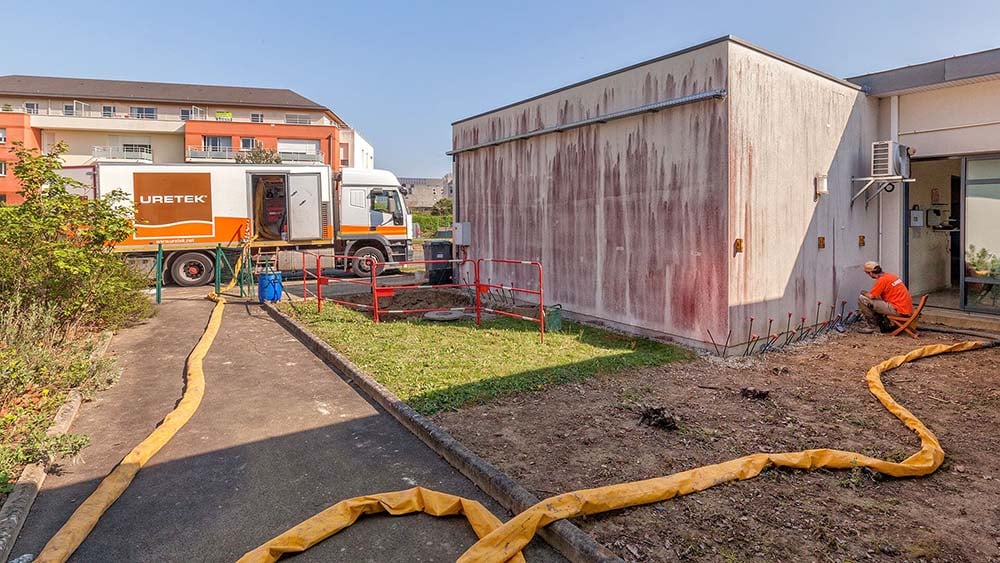

Aumentar a capacidade de carga do terreno
Redução do risco de liquefação
Mitigação do risco sísmico

Quando necessário, o procedimento pode ser combinado com outras tecnologias: Uretek Floor Lift®, Uretek Cavity Filling®, Uretek Restoring® e Uretek Micro Anchors®.

VERIFICAÇÃO FINAL

Verificamos a eficácia da nossa intervenção por meio de testes geotécnicos comparativos efetuados antes e depois da intervenção, que servem para quantificar a melhoria real das características mecânicas do solo.

A eficácia imediata da nossa solução torna possível a realização de testes logo após intervenção e verificar os resultados da mesma.

DESCUBRA OS SISTEMAS DE MONITORIZAÇÃO CLIQUE AQUI

AS FASES

Identificação das infraestruturas enterradas
Antes de iniciar a perfuração, procedemos, sempre que possível, à identificação das redes de infraestruturas (Eletricidade, Telecomunicações, Canalização) que intersectem a área de intervenção (identificação da responsabilidade do cliente).

Perfuração

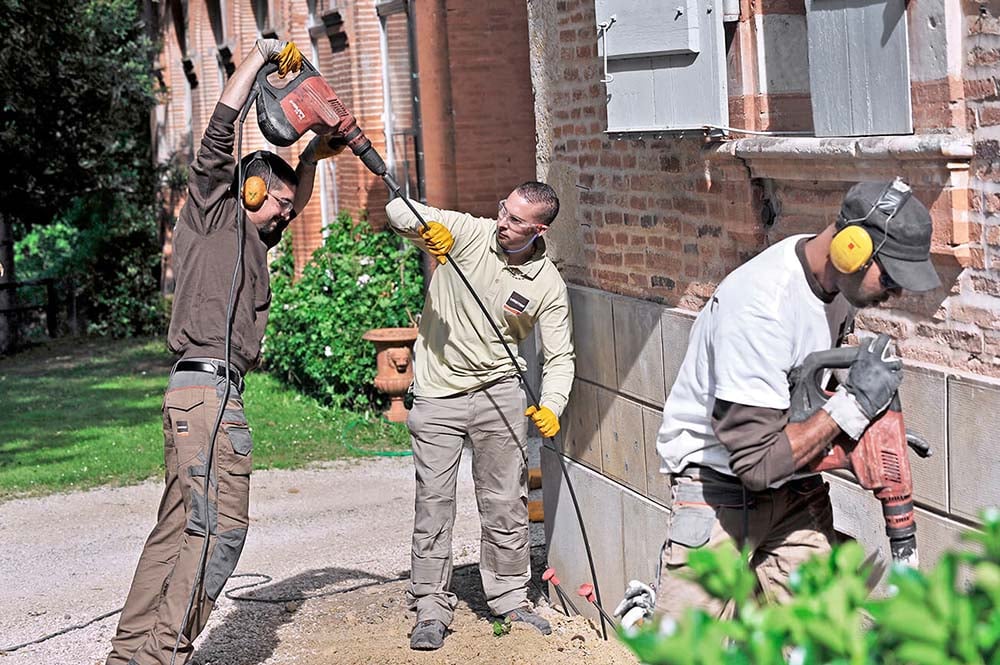

As perfurações são normalmente realizadas com uma broca de 26 mm de diâmetro. Efetuam-se diretamente nas fundações para alcançar com precisão a zona de terreno a tratar. A perfuração é realizada no exterior sempre que possível. A ausência de poeira, demolições e vibrações permite-nos realizar o trabalho sem a necessidade de evacuar as instalações.

Inserção dos tubos perfurados Multipoint e injeção de resina expansiva Geoplus®.

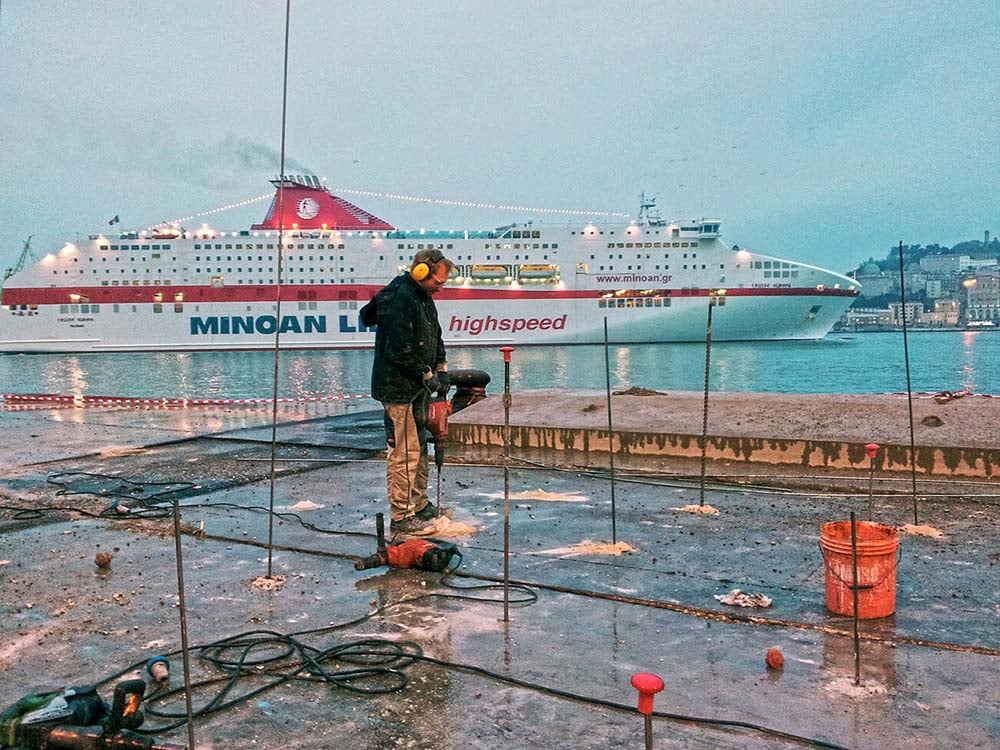

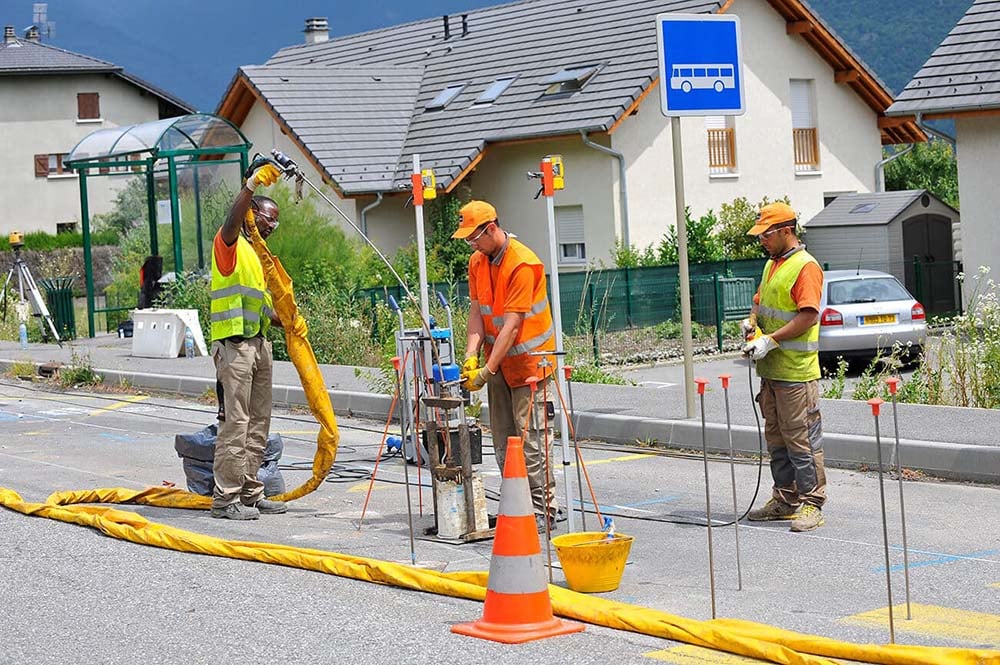

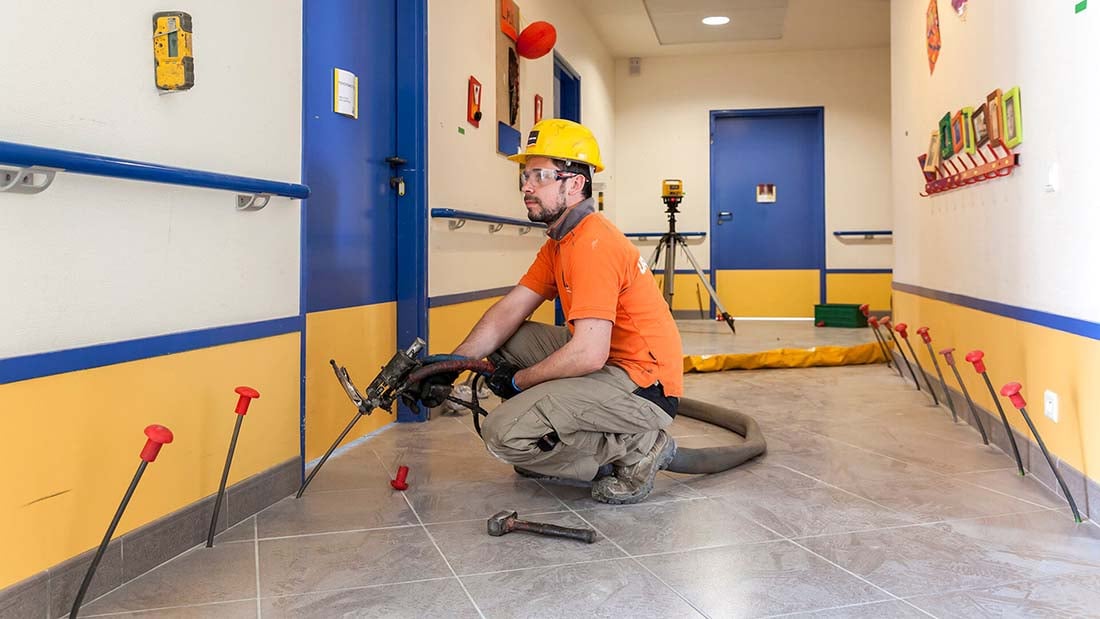

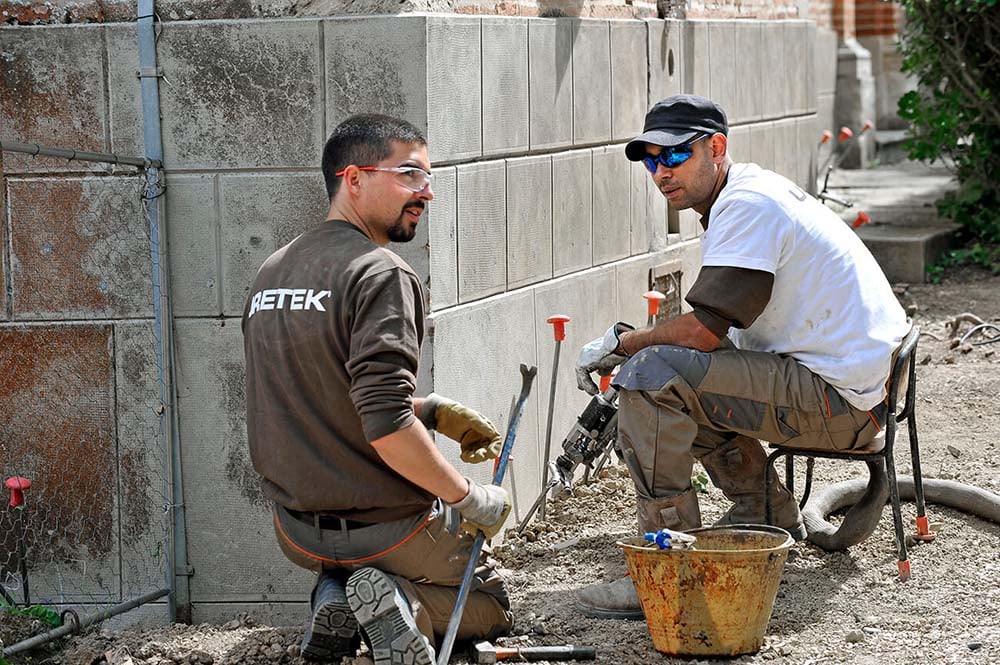

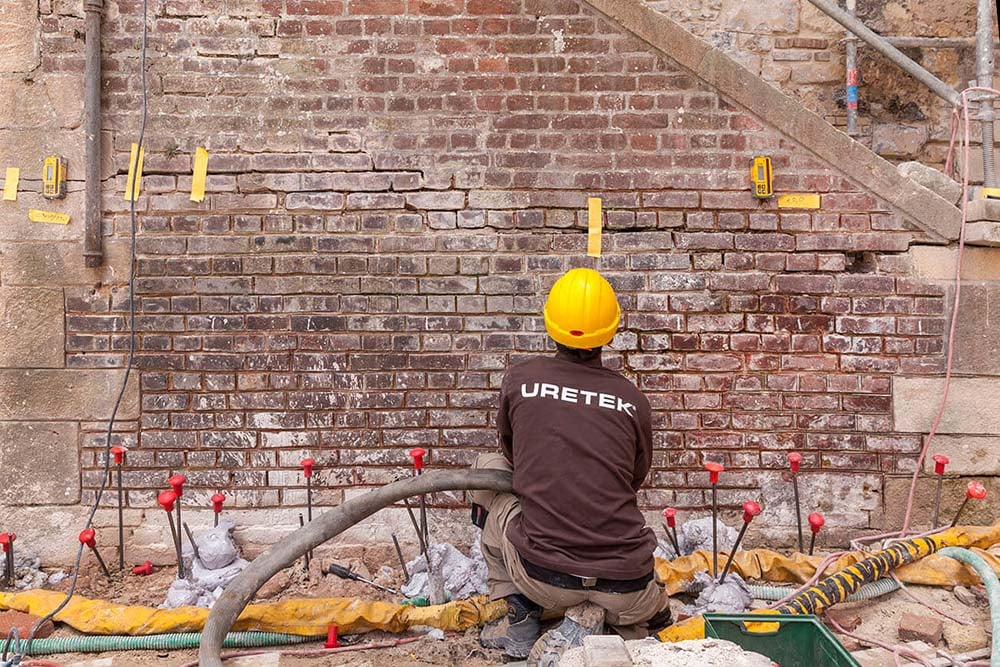

Inserimos os tubos Multipoint nos furos previamente efetuados e injetamos a resina expansiva URETEK Geoplus® usando uma pistola na qual os componentes de resina são misturados.

Levantamento e monitorização
A resina expande-se homogeneamente ao longo do terreno da fundação.

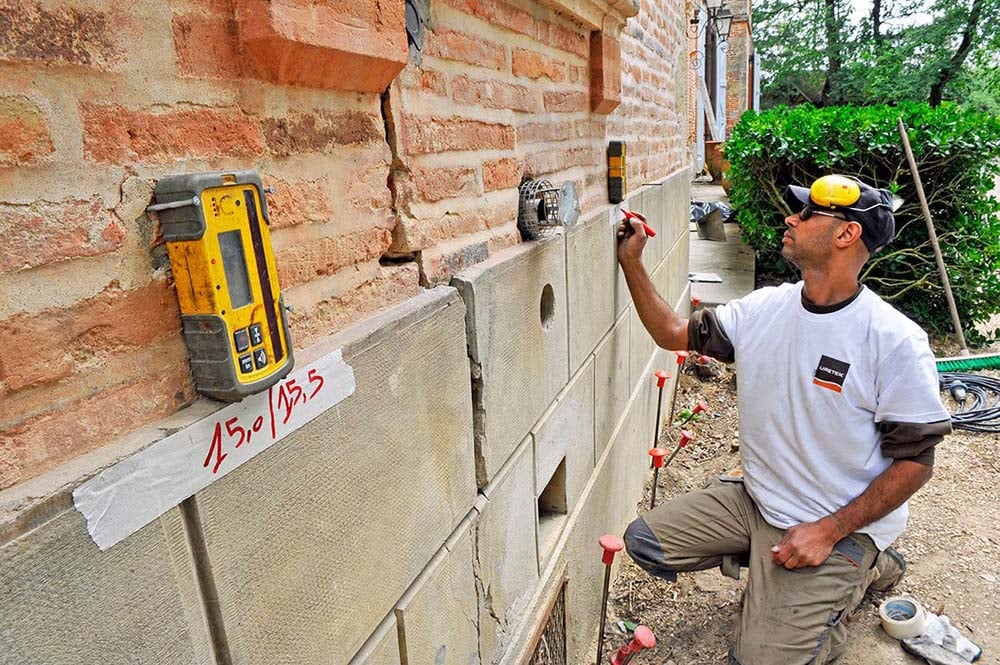

Expandindo-se, compacta o solo e provoca o início do levantamento. Realizamos controlos por meio de instrumentos laser que nos permitem identificar movimentos milimétricos e confirmar o início do levantamento.

Verificação do resultado com ensaios de penetrométricos comparativos

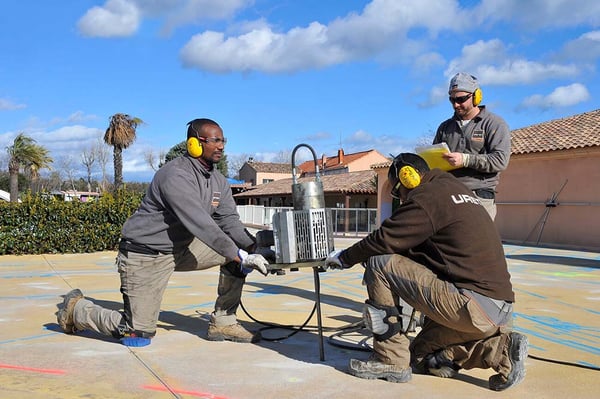

Antes e depois da intervenção de consolidação, são realizados testes penetrométricos para verificar melhorias nas características mecânicas do solo.

Acabamento
Terminada a intervenção, os tubos de injeção são seccionados ao nível do pavimento e os furos utilizados para as injeções são tapados com argamassa específica.

CONTACTE O NOSSO DEPARTAMENTO TÉCNICO CLIQUE AQUI

OPTIMIZAÇÃO DAS INJECÇÕES COM TESTES GEO-ELÉCTRICOS

Graças a esta tecnologia, podemos investigar o terreno que será objeto da intervenção, medindo a sua resistência para identificar a melhor localização dos pontos de injeção e a quantidade ótima de resina a injetar em cada ponto, assegurando a homogeneidade do tratamento.

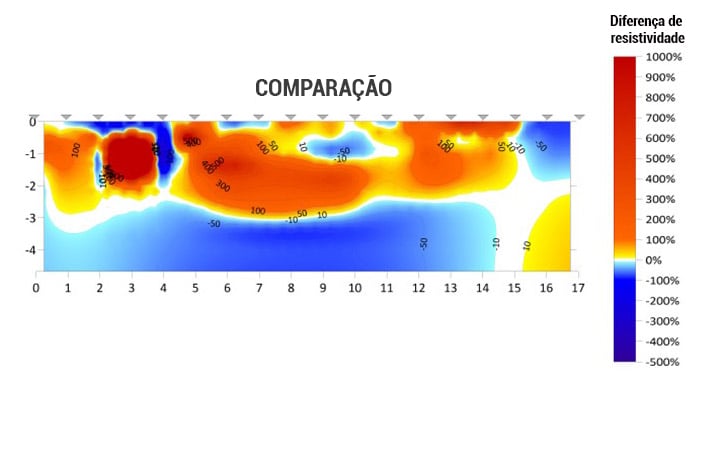

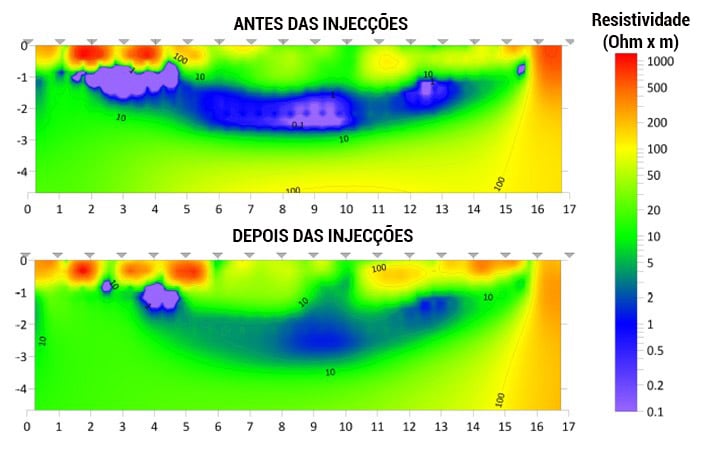

O método consiste em realizar, imediatamente após as primeiras injeções, conhecidas como injeções de calibração, uma tomografia elétrica 2D ou 3D da área onde as injeções foram feitas. Isto permite-nos identificar o volume de solo afetado por cada injeção individual. Uma variação localizada na resistência permite-nos identificar a região do terreno que experimentou os efeitos da expansão da resina.
