Recompressão do terreno para reduzir os efeitos de um sismo

    LOCAL: Múrcia
    ANO:     2018
    DURAÇÃO DA INTERVENÇÃO:     11 dias

    PROBLEMA

    O edifício sofreu uma série de danos e assentamentos após o sismo de Lorca.

    SOLUÇÃO

    Consolidação do terreno de fundação com injeções de resina expansiva Uretek Geoplus® – Tecnologia Uretek Deep Injections®

    O edifício composto por cave e 11 pisos acima do solo, foi projetado pelo arquiteto Ricardo Montoya em 1970 e construído em 1971. Está localizado num nó estruturante da circulação de Lorca e é um dos primeiros edifícios de estilo moderno aí construído. É também um dos primeiros edifícios de grande altura em Lorca. A planta é irregular, escalonada, cobrindo a curva em forma oval que apresenta o cruzamento de vias onde se encontra implantado.

    O PROBLEMA

    Na sequência dos sismos de Lorca de 2011, o edifício sofreu uma série de danos (de forma muito significativa num pilar de fachada) e assentamentos, sendo necessária uma intervenção ao nível estrutural para recuperar a sua habitabilidade. Atualmente, o edifício encontra-se estável, mas será alvo de uma intervenção de consolidação com vista à melhoria do terreno que garanta a estabilidade do edifício.

    Por que se escolheu a solução da Uretek:

    • Rapidez: planeamento e calendarização cuidadosos dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo.
    • Preços competitivos.
    • Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, não produziu sujidade ou resíduos.
    • Monitorização laser de alta precisão: tanto durante como após a intervenção, as actividades foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado.
    • Aplicação da exclusiva tecnologia Uretek Deep Injections®, que com a injeção da resina expansiva Uretek Geoplus® de elevada capacidade de expansão, compacta o terreno e estabiliza as estruturas.
    • Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta substâncias no solo ou aquíferos presentes.

    A SOLUÇÃO

    As soluções tradicionais eram excessivamente invasivas, lentas e dispendiosas, uma vez que seria necessário inutilizar a cave destinada a estacionamento e executar obras acessórias. Como alternativa, optou-se por uma tecnologia pouco invasiva e de rapidez de execução: Uretek Deep Injections® com injeções de resina expansiva Uretek Geoplus®.

    A intervenção foi executada em duas fases:

    • 1.ª FASE – Compactação superficial: injeções à cota de suporte da fundação para melhorar as características geomecânicas do terreno e preencher os vazios existentes entre a fundação e o solo.
    • 2.ª FASE – Consolidação em profundidade: injeções pontuais a 2 níveis para melhorar o terreno afetado.

    O resultado da intervenção foi verificado através de monitorização laser durante as injeções, bem como através de controlo, mediante medidores volumétricos e manómetros, da quantidade de resina injetada e da pressão de injeção.

    Observações:
    A maquinaria ligeira utilizada permitiu executar integralmente a intervenção a partir da cave, com o camião-oficina estacionado ali próximo, sem afetar o quotidiano do próprio edifício, exceto a inutilização dos lugares de estacionamento usados. A intervenção, realizada pelos técnicos da Uretek em total autonomia, constitui um exemplo da eficácia desta técnica, aliada à rapidez de execução e flexibilidade operacional.

    O PROJECTO EM DETALHE

    A intervenção de recompressão e consolidação realizada no edifício Óvalo, em Lorca, teve como objetivo a execução de injeções de resina no terreno de fundação em 35 sapatas isoladas e 24,5 ml de sapata corrida. O plano de intervenção com o dimensionamento de cada sapata é o seguinte:

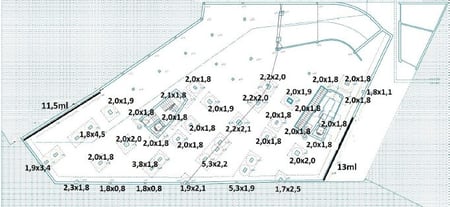

    Plano da zona de intervenção
    Os níveis geotécnicos definidos na informação fornecida são os seguintes:

    • 1,2 m de aterros de areia, argila e brita
    • Até 15–18 m de areia, com bastante limo, compacidade densa a muito densa e intercalações de argila limosa.

    Como caus estabelecia-se no estudo geotécnico uma alternância de materiais granulares e coesivos com diferente comportamento elástico face aos esforços, de modo que os materiais granulares alteram a sua estrutura interna, provocando danos na fundação, como ocorreu durante o sismo.

    A tecnologia aplicada, protegida pela Patente Europeia n.º 0851064, propriedade da empresa Uretek Srl, permitiu a densificação em profundidade do terreno através da injeção no próprio solo de resinas de poliuretano de elevada capacidade de expansão, que ao expandirem-se, transmitem ao volume sólido circundante uma ação de compactação que aumentou a capacidade de carga do mesmo.

    As injeções, com o objetivo de abranger a totalidade do volume de solo a tratar, foram realizadas através da colocação de tubos de injeção alternados a diferentes profundidades, doravante designados por “níveis”.

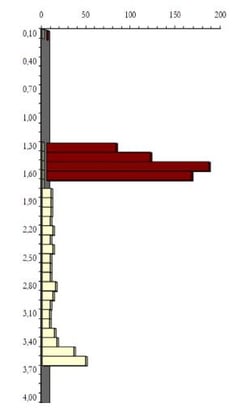

    Gráfico de ensaio penetrométrico

    Uma vez em obra, foram realizados oito (8) ensaios de penetração dinâmica iniciais para determinar as características do terreno. A superfície foi monitorizada com um nível laser para verificar, em tempo real, o movimento de cada ponto e o levantamento efetivo.

    Nos ensaios de penetração dinâmica prévios (tipo DMP30) realizados, detetaram-se zonas com golpeamentos muito baixos até 3,3–3,4 m de profundidade.

    Após a intervenção, repetiram-se os ensaios de penetração dinâmica (8) para verificar o aumento da resistência de ponta, obtendo-se uma melhoria apreciável.

    Os danos foram mínimos, e no final os furos foram tapados.

    A intervenção teve uma duração de 11 dias.



    Intervenção na zona da cave

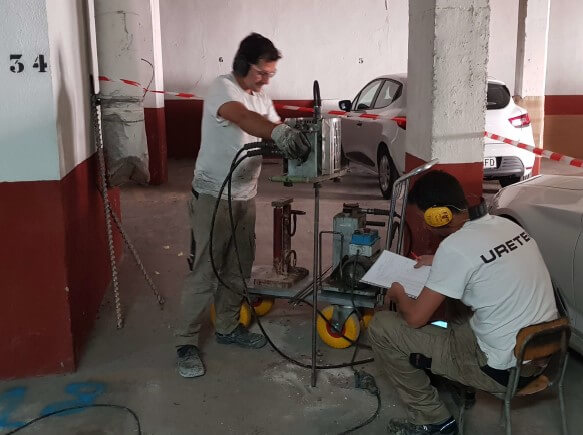

    Realização de ensaio penetrométrico
    fachada
