URETEK MULTIPOINT^®

COMO FUNCIONA 0 SISTEMA DE INJEÇÃO URETEK MULTIPOINT®

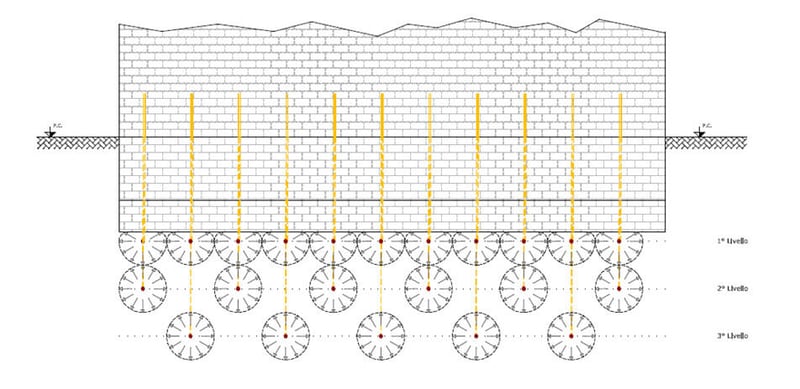

Recentemente adicionámos à tecnologia Deep Injections® o sistema de injecção Multipoint® - Difusão Capilar, que consiste em injetar resinas através de um tubo com vários orifícios laterais (entre 12 e 14) chamado "multipoint", (enquanto que o sistema tradicional consiste em injeções a vários níveis através de um tubo com um único orifício no final).

Realizamos as injecções de forma intermitente, alternando a distribuição da mistura com pausas de duração pré-definida.

A fase de ensaios começou no início de 2017 e terminou em Julho de 2018 com o pedido da patente correspondente (PATENTE EUROPEIA No. EP 3 821 079 B1).

OS PONTOS FORTES DO SISTEMA URETEK MULTIPOINT^®

Malha de injeção muito densa e regular graças ao elevado número de orifícios calibrados na superfície lateral do tubo.
Garantia de tratamento homogéneo: graças a disposições dos orifícios, que são calibrado e aumentam de tamanho com a profundidade, a resina flui simultaneamente de todos os orifícios (12 a 14 orifícios por tubo de injeção). Assim, é possível definir o fluxo de cada orifício através da calibração do diâmetro na superfície lateral dos tubos.
A resina fica localizada perto dos orifícios de saída, evitando dispersões ou descontinuidades no tratamento, pois as injeções são efetuadas de forma intermitentes com resina que solidifica rapidamente.
A resina é injetada a uma pressão ligeiramente superior à pressão de resistência do terreno, garantindo a propagação do material mesmo em zonas com baixa permeabilidade.

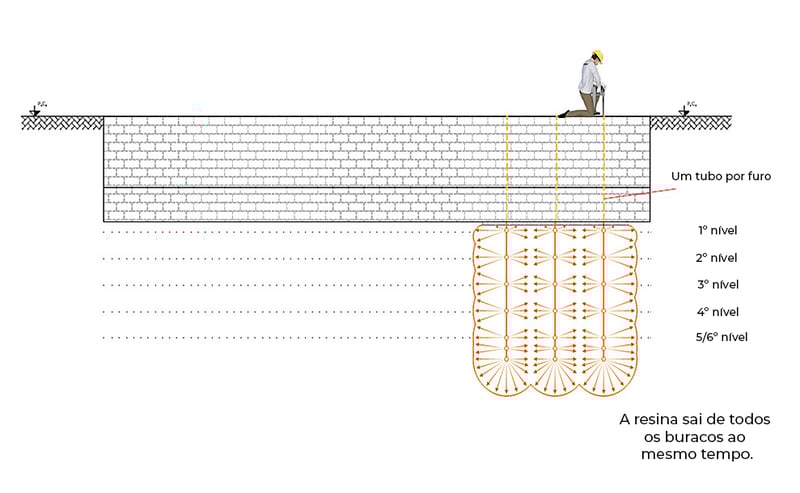

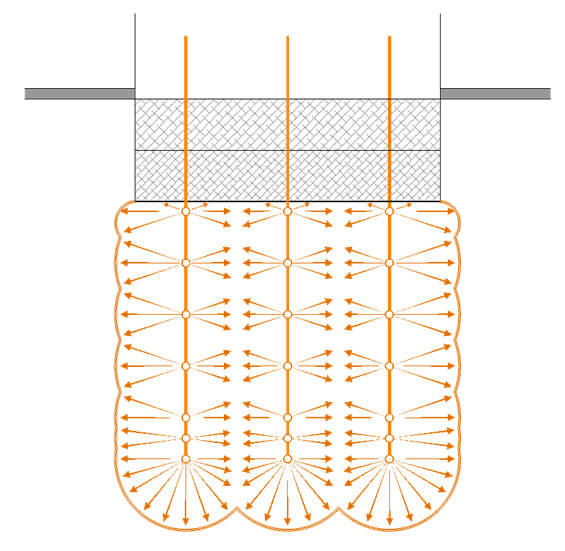

Diagrama - distribuição da grelha de injeção e pontos de difusão da resina.

Uma vez que as resinas têm uma determinada viscosidade e um tempo de reação química bastante curto, é necessário calibrar com extremo cuidado todos os parâmetros (pressão e volume da injeção, diâmetro e características do tubo multipoint, diâmetro e espaçamento dos orifícios laterais) a fim de uniformizar e distribuir a injeção ao longo de toda a secção perfurada.

De facto, furos do mesmo diâmetro resultariam em injeção não homogénea (ou impossível) como mostram as figuras seguintes que ilustram os resultados dos testes realizados com diferentes configurações das furações nos tubos.

Para conceber ou tubos e otimizar o processo de injeção, desenvolvemos modelos matemáticos utilizando o método dos elementos finitos pelo Prof. Manassero e Prof. Dominijanni do Politécnico de Torino.

Estudámos e testámos várias configurações de distância central e diâmetros de orifícios e identificámos a configuração ideal para tratar camadas de terreno de 2 e 3 metros de profundidade.

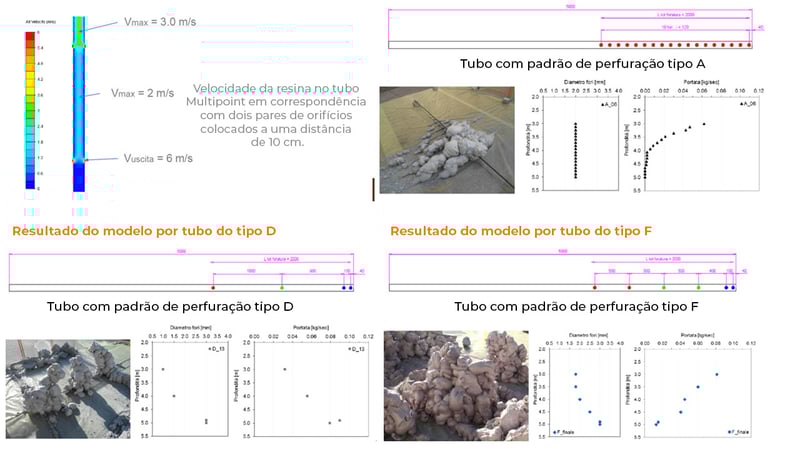

Esquema do modelo teórico de fluxo de resina e experiências.

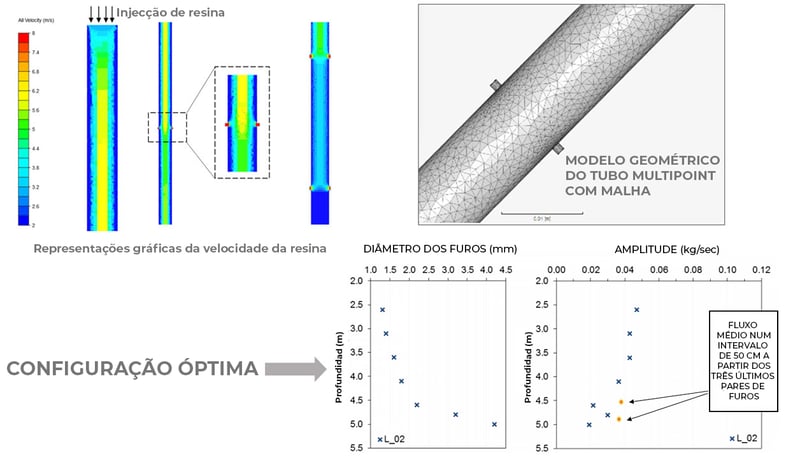

Esquema do modelo teórico de fluxo de resina, malha de elementos finitos e representação da configuração óptima.

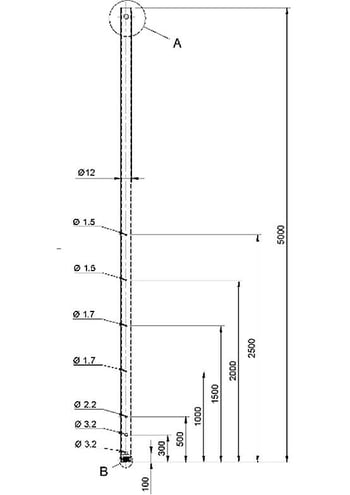

Espaçamento centro a centro e diâmetros de furo passante para o tratamento de 3 metros de profundidade.

Para tratar profundidades maiores, pode-se facilmente efetuar ligações de tubos perfurados colocados em série.

A fase de ensaio em casos reais foi realizada em 33 intervenções das quais: 19 intervenções com terreno predominantemente coeso, 8 intervenções com terreno predominantemente granular, 6 intervenções com terreno "misto": granular + coeso.

A fim de obter informação imediata (mas rápida e não exaustiva) sobre a melhoria do terreno, foram efetuados testes dinâmicos antes e depois do tratamento com um penetrómetro DPM com uma massa de percussão de 30 kg e um curso de 20 cm, detetando o número de golpes necessários para penetrar de 10 cm com uma ponteira cónica de 10 cm2.

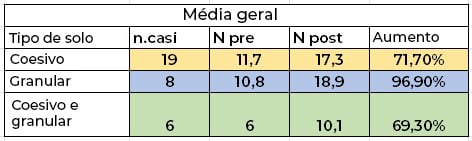

Os resultados estão resumidos na seguinte tabela (C=Cohesive, G=Granular, GC="Mixed")

Os resultados estão resumidos na seguinte tabela (C=Cohesive, G=Granular, GC="Mixed")

Do acima exposto resulta claro que o aumento médio da força (expresso em número de golpes de DPL) foi de +77,4%, com um máximo de +358% e um mínimo de -15%, ambos em terrenos predominantemente coesivos. Embora os dados de penetração dinâmica DPL apresentem alguns limites de fiabilidade na avaliação dos parâmetros geotécnicos, especialmente em terrenos coesivos, a comparação dos mesmos dados em condições pré e pós-injeção fornece dados fiáveis sobre a melhoria da resistência do solo produzida pelas injeções ao longo da vertical investigada.

Em síntese, o sistema URETEK MULTIPOINT® permite uma clara melhoria do terreno continuamento ao longo de todo o comprimento do tubo, mantendo as peculiaridades não invasivas da intervenção e uma poupança significativa em trabalhos acessórios que seriam necessários no caso de outros tipos de intervenções, como execução fundações profundas com microestacas.
