Consolidação do terreno de fundação de 8 blocos de habitação

A intervenção de consolidação e melhoria do terreno realizada nos blocos situados na confluência da Rua Privilegis, Rua Arquitecte Gaudí e Rua Mossèn Cinto Verdaguer teve como objetivo injeções de resina no terreno de fundação ao longo de cerca de 161 ml de sapata corrida, 170 metros quadrados de caixa de escadas e 1.250 metros quadrados de pavimento.

O PROBLEMA

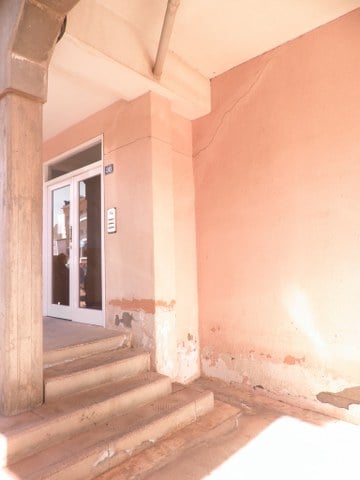

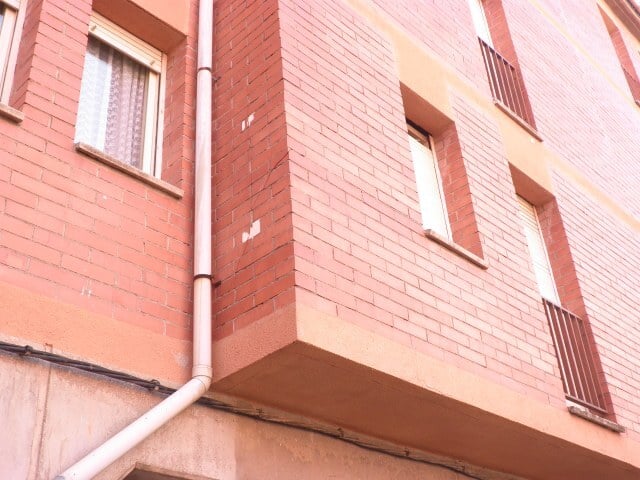

Os edifícios apresentavam patologias significativas sob a forma de numerosas fissuras de diferentes tamanhos e orientações. Observavam-se igualmente abatimentos importantes nos pavimentos. A causa provável dos assentamentos era uma camada de limos argilosos saturados, de elevada compressibilidade, no suporte dos edifícios.

Por que se escolheu a solução da Uretek:

Rapidez: planeamento e calendarização cuidadosos dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo.

Preços competitivos.

Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, não produziu sujidade ou resíduos.

Monitorização laser de alta precisão: tanto durante como após a intervenção, as actividades foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado.
Aplicação da exclusiva tecnologia Uretek Deep Injections®, que com a injeção da resina expansiva Uretek Geoplus® de elevada capacidade de expansão, compacta o terreno e estabiliza as estruturas.
Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta substâncias no solo ou aquíferos presentes.

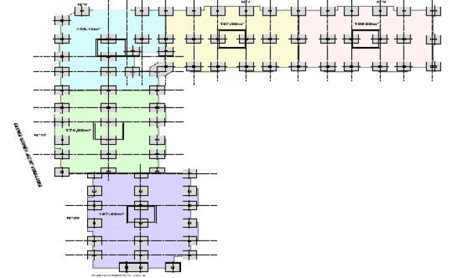

Plano da área de intervenção

A SOLUÇÃO

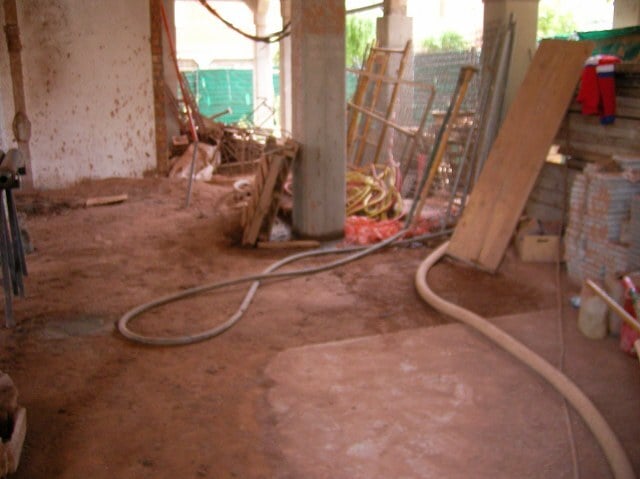

Tendo em conta a complexidade dos acessos à zona, incluindo a necessidade de trabalhar sob os pavimentos com reduzida altura, e a condição imposta de não transmitir vibrações à estrutura, optou-se por uma tecnologia pouco invasiva e de rapidez de execução: Uretek Deep Injections® com injeções de resina expansiva Uretek Geoplus®.

A intervenção foi executada em duas fases:

1.ª FASE – Compactação superficial: injeções à cota de suporte da fundação para melhorar as características geomecânicas do terreno e preencher os vazios existentes entre a fundação e o solo.
2.ª FASE – Consolidação em profundidade: injeções executadas em três (3) níveis de profundidade no volume de solo afetado pelas cargas.
O resultado da intervenção foi verificado através de monitorização laser durante as injeções, bem como através de um controlo com medidores volumétricos e manómetros, da quantidade de resina injetada e da pressão de injeção.

Observações:
As investigações realizadas no início da intervenção, aliadas à informação fornecida pela Agência Catalã da Habitação, determinaram a intervenção a realizar, a quantidade de resina a injetar e o volume de terreno a intervencionar.

Dadas as características da intervenção, as dificuldades de acesso e a dificuldade de acesso às habitações, bem como a impossibilidade de transmitir vibrações à estrutura, esta solução revelou-se ideal uma vez que é pouco invasiva e os equipamentos são de dimensão reduzida. A intervenção, realizada pelos técnicos da Uretek em total autonomia, constitui um exemplo da eficácia desta técnica, aliada à rapidez de execução e flexibilidade operacional, num contexto delicado.

O PROJECTO EM DETALHE

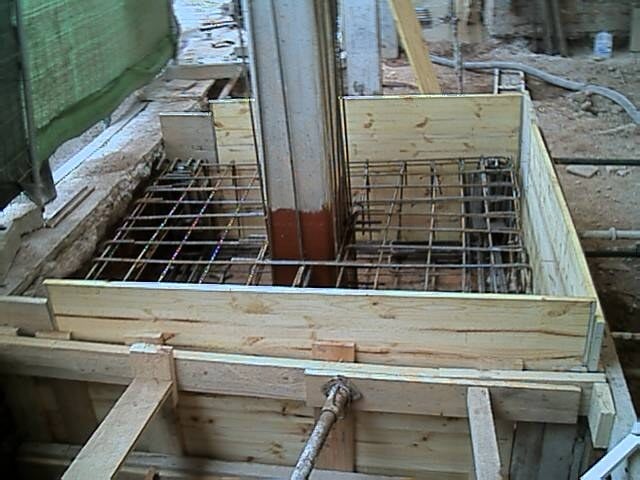

Edifícios construídos por volta da década de 1960, de rés do chão mais três pisos, assentes em sapatas isoladas. Outros dois blocos tinham micro estacas numa fase inicial.

A tecnologia aplicada, protegida pela Patente Europeia n.º 0851064, propriedade da empresa Uretek SRL, permitiu a densificação em profundidade do terreno através da injeção no próprio solo de resinas de poliuretano de elevada capacidade de expansão, que ao expandirem-se, transmitem ao volume sólido circundante uma ação de compactação que aumenta a capacidade de carga do mesmo.

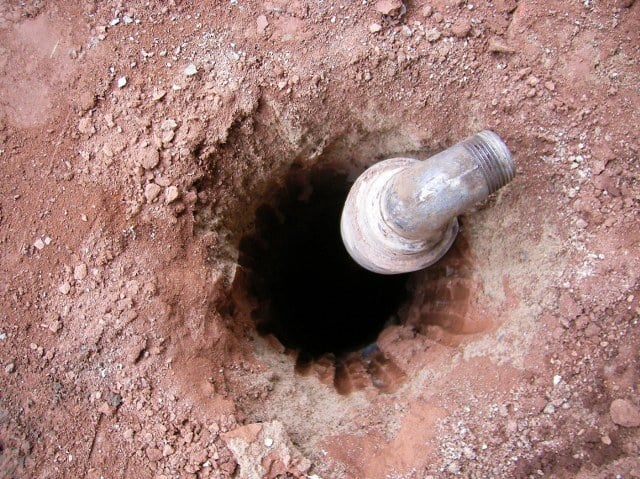

As injeções, com o objetivo de abranger todo o volume de solo a tratar, foram realizadas através da colocação de tubos de injeção alternados a diferentes profundidades, doravante designados por “níveis”. O plano de intervenção consistiu em injetar no volume de terreno dos primeiros três (3) metros abaixo da cota de suporte da fundação.

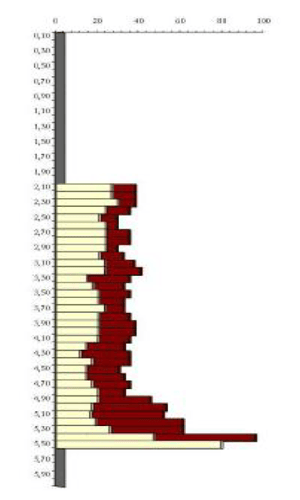

No início da obra foram realizados ensaios para estudar com maior exatidão o grau de melhoria real obtido. Esse grau de melhoria manteve-se ao longo da obra, com melhorias de cerca de 40%, chegando a atingir tensões admissíveis do terreno próximas de 1 kg/cm².
