Consolidação do terreno e levantamento do pavimento de um armazém

    LOCALIZAÇÃO: Alverca do Ribatejo, Lisboa
    ANO: 2023
    DURAÇÃO: 5 dias
    ÁREA TRATADA: 400 m2 + 28 ml

    PROBLEMA

    Necessidade de consolidar o terreno, após abatimento do pavimento e instabilidade de construção interior.

    SOLUÇÃO

    Consolidação e levantamento do terreno sob pavimento através de injeções de resina expansiva Uretek Geoplus® - Tecnologia Uretek Floor Lift® e ainda consolidação do terreno de fundação através da Tecnologia Uretek Deep Injections®

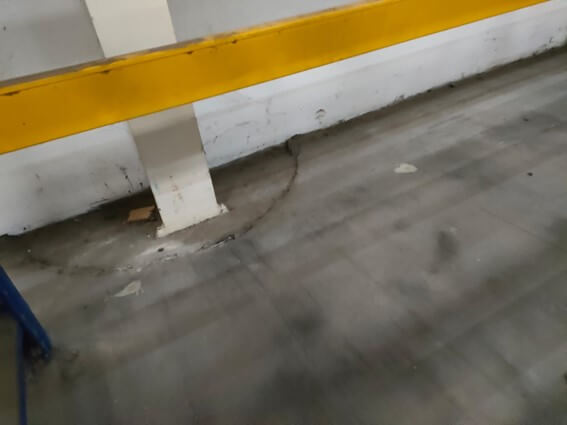

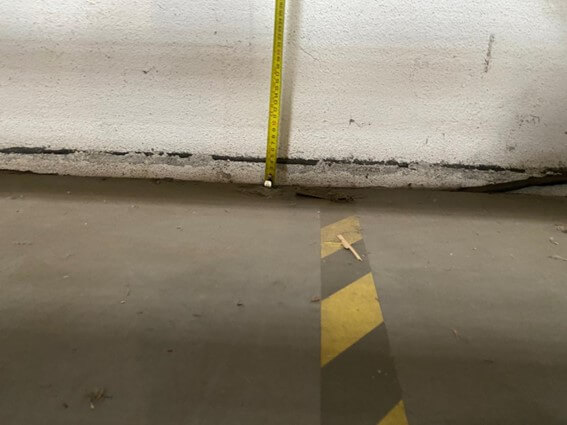

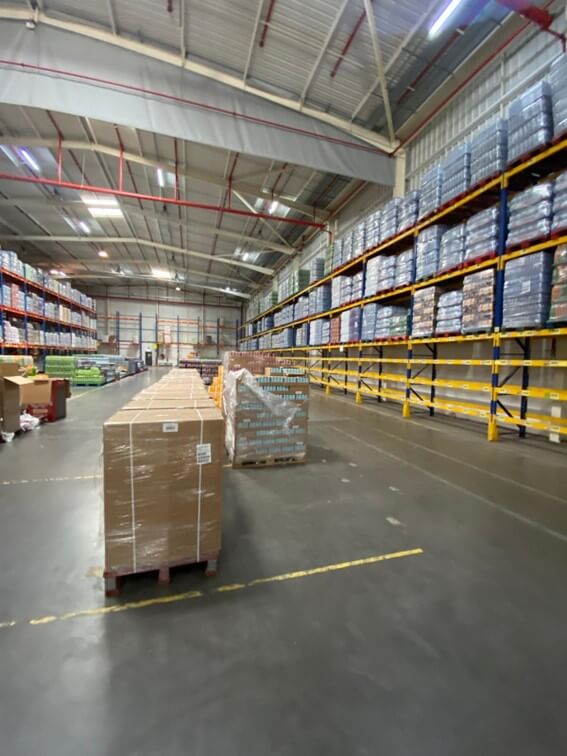

    Armazém industrial que sofreu abatimentos do pavimento em zona de movimento e armazenamento de mercadorias e verifica-se ainda assentamentos diferenciais e instabilidade de uma zona de escritórios interiores.

    PROBLEMA

    A intervenção de consolidação do terreno de fundação com resinas expansivas efetuada no edifício teve como objetivo aumentar a capacidade de carga do terreno de fundação das estruturas para conseguir uma tensão admissível sob a fundação suficiente para suportar as cargas transmitidas, estabilizar os assentamentos e abatimentos de pavimento que este apresentava e ainda levantar/nivelar o mesmo.

    Porque é que a solução Uretek foi escolhida:

    • Rapidez: planeamento e calendarização cuidadosos dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo.
    • Preços competitivos.
    • Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, sem sujidade ou produção de resíduos.
    • Monitorização laser de alta precisão: tanto durante como após a intervenção, as actividades foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado.
    • Aplicação da tecnologia exclusiva Uretek Floor Lift® e Deep Injections®, que graças à injeção de resina expansiva Uretek Geoplus® de alta capacidade de expansão, compacta o terreno,  estabiliza as estruturas e permitir levantar o pavimento à cota original.
    • Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta substâncias no solo ou aquíferos presentes.

    SOLUÇÃO

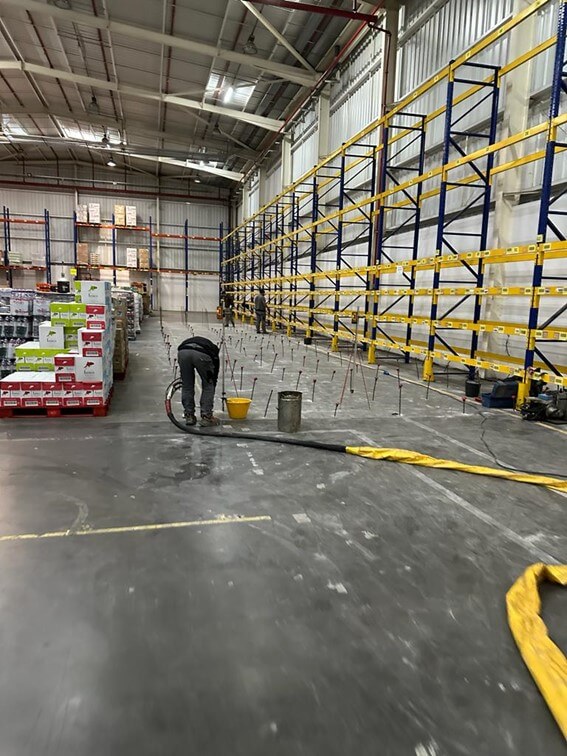

    As tecnologias aplicadas, protegidas por patentes europeias da empresa Uretek, permitem a compactação em profundidade do terreno e levantamento do pavimento através da injeção, no próprio terreno, de resinas de poliuretano de grande capacidade de expansão, que, ao expandir-se, transmitem à sua volta uma ação compactador levando a um aumento da capacidade de carga e quando aplicável consequente levantamento do pavimento.



    O PROJECTO EM PORMENOR

    Os trabalhos de consolidação e levantamento e consolidação em profundidade foram efetuados numa extensão de 400 m² e 28 ml respetivamente.

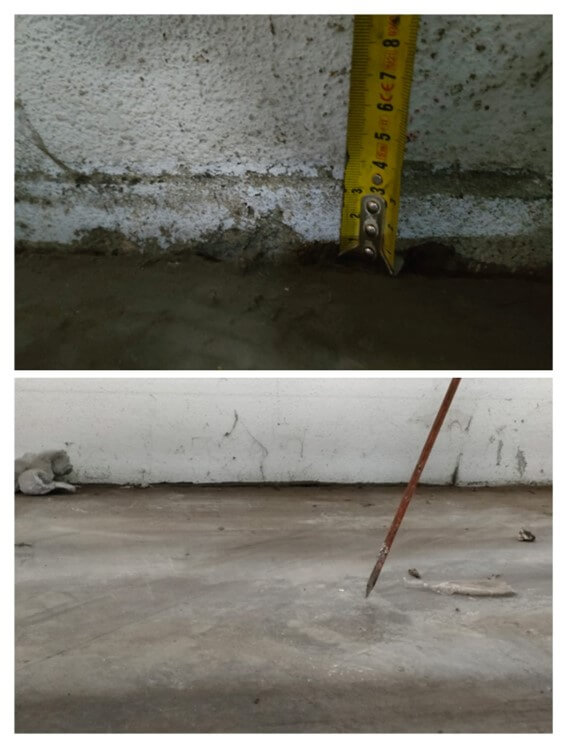

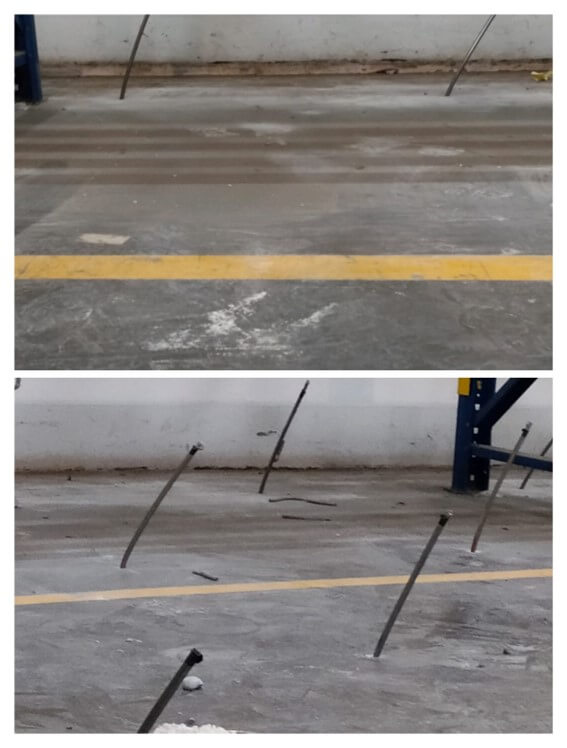

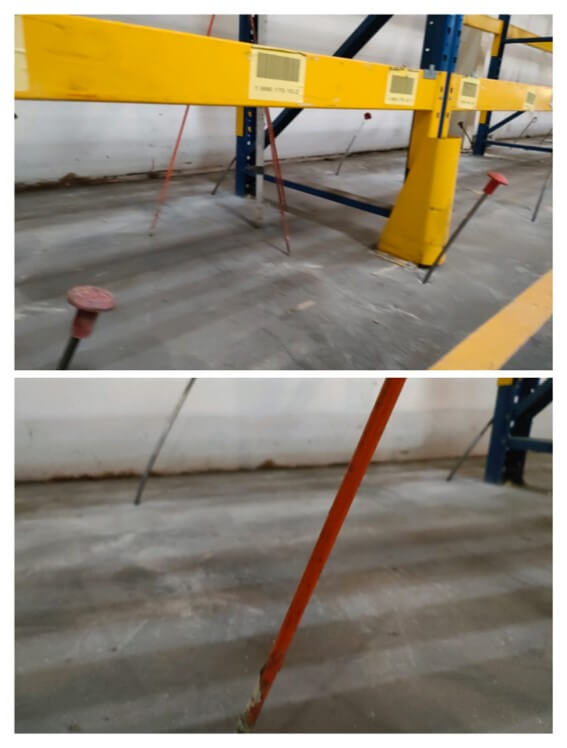

    A intervenção foi realizada com o objetivo de compactar e consolidar o terreno, para que este recupera-se a sua capacidade de carga, suportando o peso da estrutura e ainda para levantar e recuperar a planeza do pavimento.

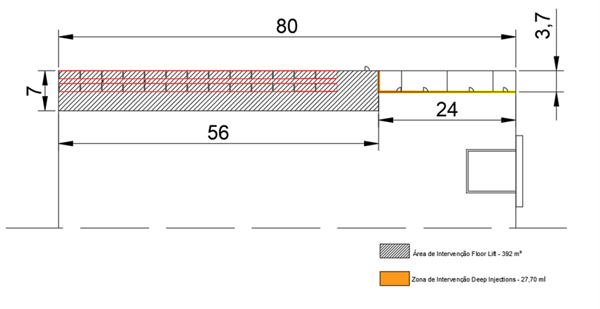

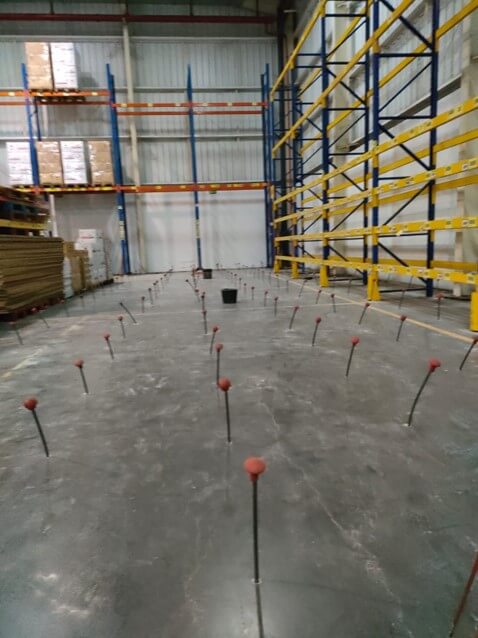

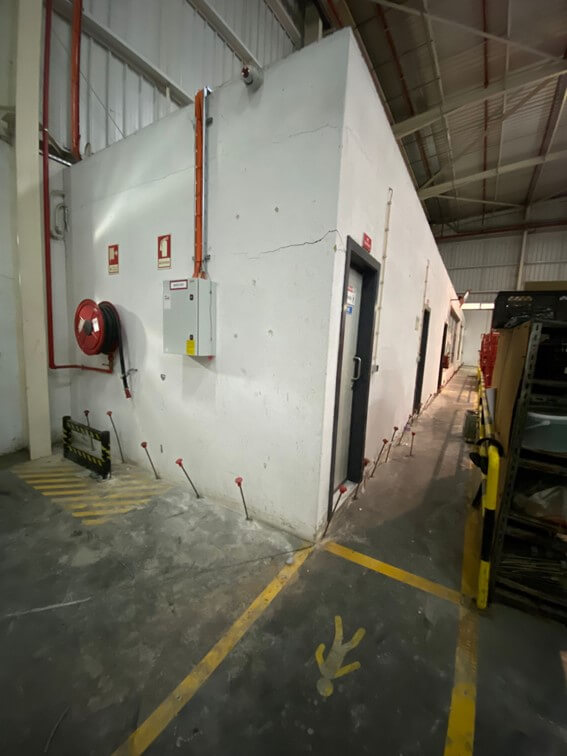

    Plano de armazémAs injeções foram efetuadas a dois níveis da superfície de trabalho.

    Após as sondagens efetuadas durante a intervenção, foi possível verificar que o plano de apoio da fundação da Zona 1 (Intervenção Floor Lift) se encontrava a uma profundidade aproximada de 0.30m(cota de apoio da laje térrea) e da Zona 2 (Deep Injections) a duas profundidades distintas entre 0,30 e 0,70 m (cota de apoio da sapata corrida/viga de fundação).

    Foram realizados quatro ensaios de penetração dinâmica nas zonas tratadas com o objetivo de determinar as melhorias induzidas pelas injeções de resina em termos de aumento da resistência dinâmica (kg/cm2) do terreno tratado. Uma comparação entre o ensaio inicial e o ensaio final num dos pontos ensaiados é mostrada abaixo.

    Ensaio - Zona 1Ensaio - Zona 1

    Ensaio - Zona 2Ensaio - Zona 2

    Os ensaios foram efetuados junto à fundação (1 m). Para a realização destes ensaios, foram executados ensaios de penetração dinâmica DPM30, 1 ensaio antes da intervenção e 1 ensaio após a intervenção em cado zona alvo de intervenção.

    Com base nos Ensaios de Penetração é possível verificar uma melhoria na resistência do terreno da zona 1 de 40% e na zona 2 de 130%.
