Fissuras longitudinais no pavimento, abatimentos das bermas, valetas deformadas, assentamentos diferenciais ou perda recorrente de geometria de uma via ferroviária podem ser manifestações superficiais de um problema situado vários metros abaixo.
As estradas, autoestradas e linhas ferroviárias, tanto convencionais como de mercadorias, assentam frequentemente sobre importantes volumes de aterro cujo comportamento pode evoluir durante a vida útil da infraestrutura.
Aterros heterogéneos ou insuficientemente compactados, circulação de água, lavagem e migração de finos, deficiências de drenagem ou variações de humidade podem provocar uma perda progressiva das características do terreno.
O resultado é o aparecimento de zonas descomprimidas, perda de capacidade portante e até vazios internos que podem acabar por se manifestar à superfície.

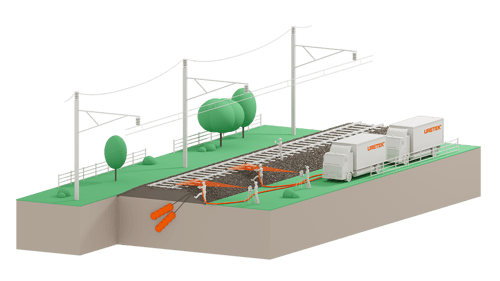

As injeções de resinas expansivas permitem abordar o problema de outra perspetiva: aceder ao terreno a partir da superfície através de perfurações de pequeno diâmetro e atuar diretamente sobre os níveis que apresentam características mecânicas insuficientes, sem necessidade de realizar escavações generalizadas.
Uma intervenção através de resinas não deve ser planeada simplesmente como uma determinada quantidade de produto por metro quadrado.
O primeiro passo consiste em construir um modelo geotécnico da zona afetada.
A investigação pode combinar inspeção visual, informação histórica, levantamentos topográficos, auscultação, sondagens e ensaios de penetração.

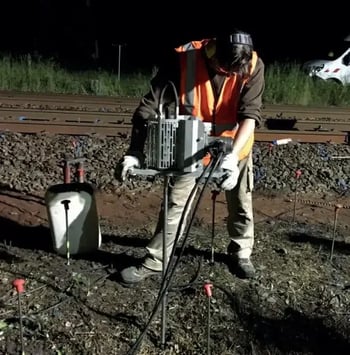

Os ensaios de penetração dinâmica são particularmente interessantes para este tipo de intervenções, uma vez que permitem obter perfis de resistência com a profundidade e identificar níveis com menor compacidade.
A partir da investigação deve ser determinado o volume de terreno que necessita de tratamento:
Comprimento afetado × largura afetada × profundidade de tratamento

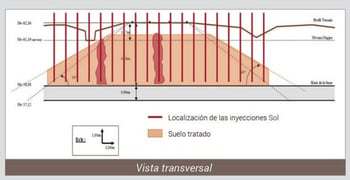

Sobre este modelo tridimensional estabelece-se posteriormente a disposição das perfurações, o seu espaçamento, os diferentes níveis de injeção e os critérios de controlo.
O tratamento é realizado através da introdução de uma resina expansiva bicomponente por meio de tubos de pequeno diâmetro instalados até às profundidades previamente definidas.
A reação de expansão gera uma ação mecânica sobre o terreno circundante.
A resina tende inicialmente a ocupar vazios, descontinuidades e zonas de menor resistência. Posteriormente, a sua expansão gera uma ação de compactação e confinamento sobre o terreno.
O objetivo é melhorar o comportamento conjunto terreno–resina, aumentando a resistência do volume tratado e reduzindo a sua deformabilidade.
Por este motivo, a injeção deve ser realizada de forma progressiva e controlada.
Parâmetros como a pressão, a quantidade de material introduzido, as admissões e a resposta superficial permitem adaptar a execução às condições que são efetivamente encontradas durante os trabalhos.
Uma vantagem importante deste tipo de intervenção é a possibilidade de verificar os resultados através de ensaios comparativos.
Os ensaios de penetração realizados antes do tratamento permitem estabelecer uma situação inicial. Repetindo-os após a intervenção, é possível quantificar o aumento de resistência obtido.

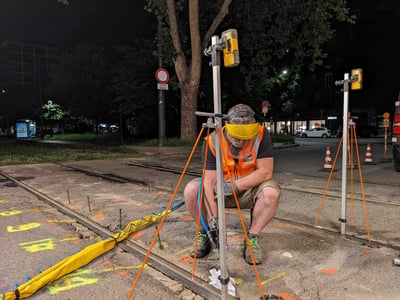

Também pode ser realizado acompanhamento topográfico ou através de sistemas laser de alta precisão durante a execução, inclusivamente, no caso de trabalhos ferroviários, utilizar sistemas de medição para o acompanhamento da via através de inclinómetros triaxiais.
Este controlo é especialmente importante quando se trabalha sob uma infraestrutura ferroviária, onde qualquer movimento deve ser mantido dentro das tolerâncias previamente estabelecidas.
Mas a verificação não deve terminar no final da injeção.

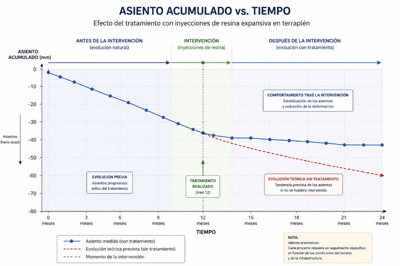

Quando a patologia original está relacionada com assentamentos progressivos, o acompanhamento posterior fornece informações especialmente valiosas.
Nas infraestruturas lineares, a solução tecnicamente mais eficaz nem sempre é a mais adequada se exigir a interrupção da exploração durante longos períodos.
Uma reparação convencional de um aterro pode implicar a demolição do pavimento, escavação, remoção do material existente, fornecimento e compactação de novos materiais e posterior reconstrução das camadas superiores.
Numa estrada, isto implica ocupação de vias, sinalização, desvios e perturbações para os utilizadores.
Numa linha ferroviária pode implicar bloqueios ou limitações temporárias da circulação.
As injeções permitem reduzir consideravelmente estas operações, porque o acesso ao terreno é realizado através de perfurações de reduzido diâmetro.

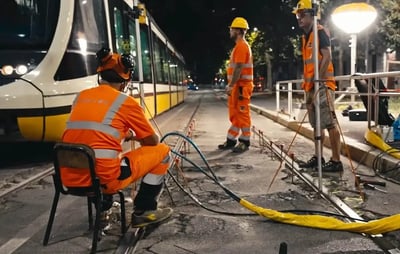

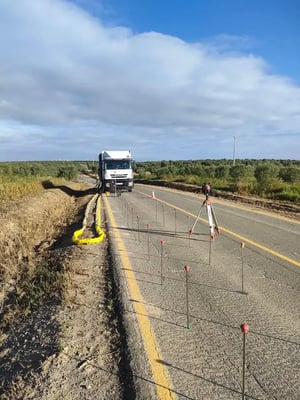

Nas estradas e autoestradas, os trabalhos podem ser organizados através de ocupações parciais da via, intervenções a partir da berma ou trabalhos noturnos.
No transporte ferroviário podem ser planeadas intervenções a partir das margens da plataforma ou através de perfurações verticais e inclinadas, adaptando a produção às janelas de manutenção disponíveis.
Isto assume especial relevância nas linhas ferroviárias convencionais e de mercadorias, onde a disponibilidade da infraestrutura pode ser um fator tão importante como o próprio custo direto da reparação.
A conceção de qualquer intervenção deve integrar-se nos critérios geotécnicos e construtivos estabelecidos para cada infraestrutura.
Em Portugal, o dimensionamento e a execução de intervenções geotécnicas em infraestruturas rodoviárias devem considerar o enquadramento estabelecido pelo Eurocódigo 7 – Projeto Geotécnico (NP EN 1997), incluindo as disposições e os parâmetros definidos nos respetivos Anexos Nacionais. Esta norma constitui uma referência fundamental para a caracterização do terreno, avaliação das condições geotécnicas e dimensionamento e verificação das soluções geotécnicas, sendo complementada pelas especificações técnicas e pelos requisitos aplicáveis a cada infraestrutura.
No âmbito das infraestruturas ferroviárias em Portugal, as intervenções devem respeitar a regulamentação técnica aplicável à rede ferroviária nacional, bem como os requisitos e especificações definidos pela Infraestruturas de Portugal (IP), enquanto entidade gestora da infraestrutura, e, quando aplicável, as Especificações Técnicas de Interoperabilidade (ETI) relativas ao subsistema infraestrutura.
Este enquadramento abrange, entre outros elementos, a via-férrea, as obras de arte e as obras geotécnicas, devendo as intervenções de melhoria ou estabilização do terreno ser compatibilizadas com as condições de exploração, segurança e manutenção da infraestrutura.
Quando a intervenção apresenta uma componente geotécnica, deverá igualmente ser considerado o Eurocódigo 7 – Projeto Geotécnico (NP EN 1997) e respetivo enquadramento nacional, aplicável à caracterização e avaliação das condições do terreno e ao dimensionamento e verificação das soluções geotécnicas.
