Intervenção de consolidação do terreno de fundação com resinas expansivas realizada na laje de betão armado numa secção da linha 1 do elétrico de Múrcia.
O PROBLEMA
Era necessário aumentar a capacidade de carda do terreno de fundação, até este alcançar uma tensão admissível suficiente para suportar as cargas transmitidas pela passagem dos elétricos e estabilizar os assentamentos existentes.
Porquê a escolha da solução Uretek:
- Rapidez: um bom planeamento e programação cuidadosa dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo.
- Preços competitivos.
- Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu escavações ou trabalhos de alvenaria, não sujou a área e não gerou resíduos.
- Monitorização laser de alta precisão: durante e após a intervenção, as atividades foram monitorizadas em tempo real com recurso à mais moderna tecnologia laser e a pessoal altamente qualificado.
- Aplicação da tecnologia exclusiva Uretek Deep Injections®, que com a injeção de resina expansiva Uretek Geoplus® de elevada capacidade de expansão, compacta o solo e estabiliza as estruturas.
- Respeito pelo ambiente: a mistura das resinas Uretek® gera um produto final inerte, que não liberta resíduos no solo ou nos aquíferos presentes.
A SOLUÇÃO
A intervenção de recompressão e consolidação teve como objetivo aumentar a capacidade de carda do solo de fundação, melhorando as suas características mecânicas e hidráulicas.
A tecnologia aplicada, protegida pela Patente Europeia nº 0851064 da Uretek, permite a densificação do solo em profundidade através da injeção de resinas de poliuretano de elevada capacidade de expansão. Ao expandirem-se, essas resinas transmitem ao volume sólido ao seu redor uma ação de compactação, resultando assim num aumento da capacidade de carga admissível.
Para garantir a cobertura total do volume de solo a ser tratado, as injeções foram realizadas com recurso à instalação de tubos de injeção perfurados a diferentes níveis de profundidade, garantindo um tratamento homogêneo em toda a profundidade tal como especificado no projeto.

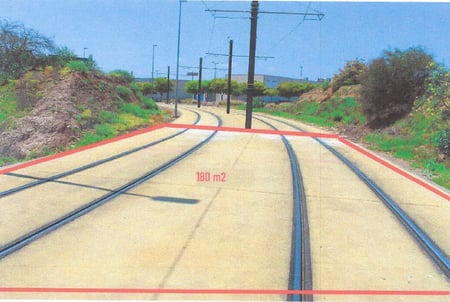

A intervenção de consolidação foi realizada numa superfície total de 180 m² e entre 3 e 4 metros de profundidade.
O PROJETO EM PORMENOR
As perfurações de injeção foram realizadas com berbequins elétricos manuais de percussão rotativa, com uma energia de impacto de até 12-14 Joules e uma frequência de 1.200-2.800 golpes por minuto. Esse sistema de perfuração, amplamente testado em estruturas de alto valor, não transmite vibrações significativas às edificações.

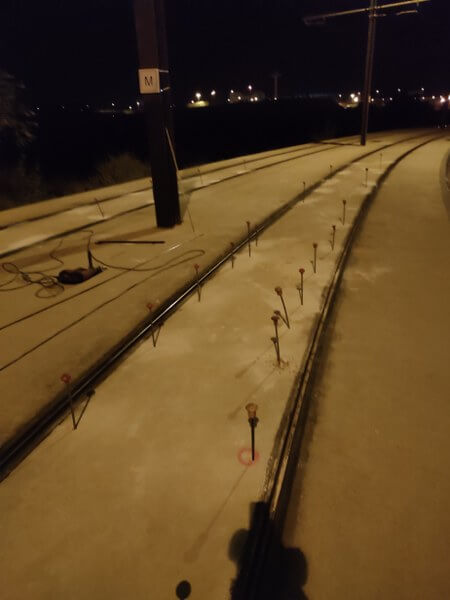

As perfurações, com diâmetro de 12 mm, foram executadas através da laje de betão armado, numa grelha de 1,00x1,00 m e 1,50x1,50 m. Deste modo conseguiu-se alcançar a área a reabilitar e localizar com precisão o efeito das injeções.

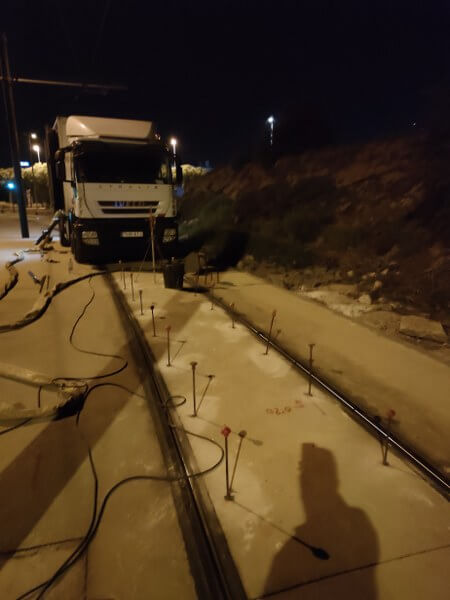

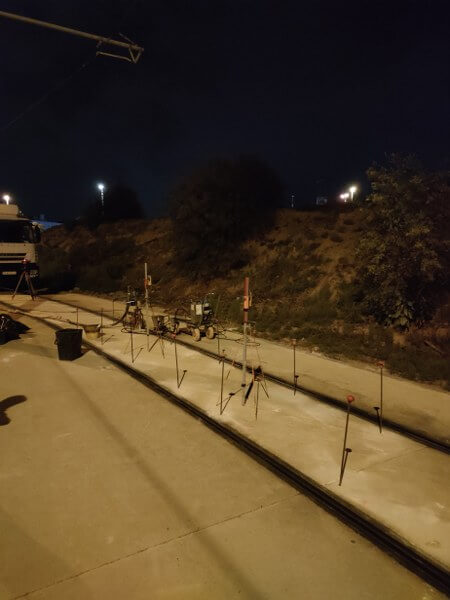

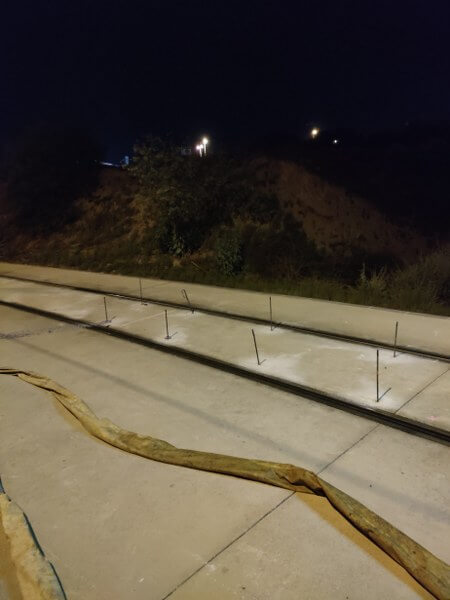

Após as perfurações instalaram-se os tubos de injeção, tubos de aço introduzidos nos furos por percussão.
O esquema de injeção variou entre três e cinco metros de profundidade.

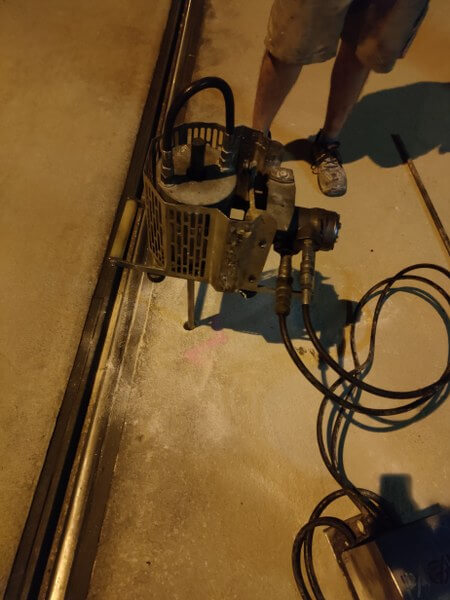

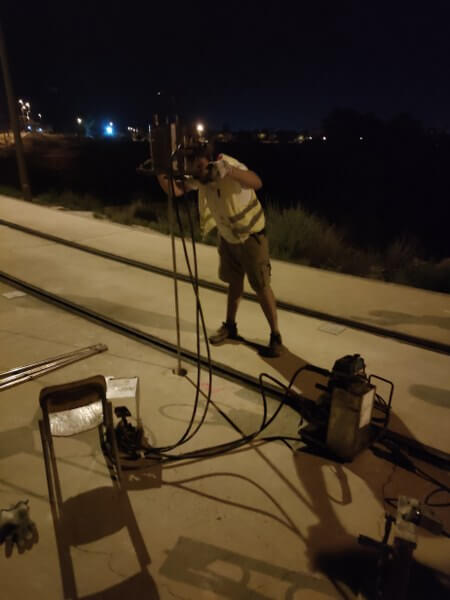

A investigação previamente efetuada pela Uretek aquando das perfurações bem como as sondagens efetuadas durante a intervenção de consolidação, permitiram verificar que o plano de apoio das fundações da área a tratar se encontra a uma profundidade de cerca de 0,50 m.
Injeção

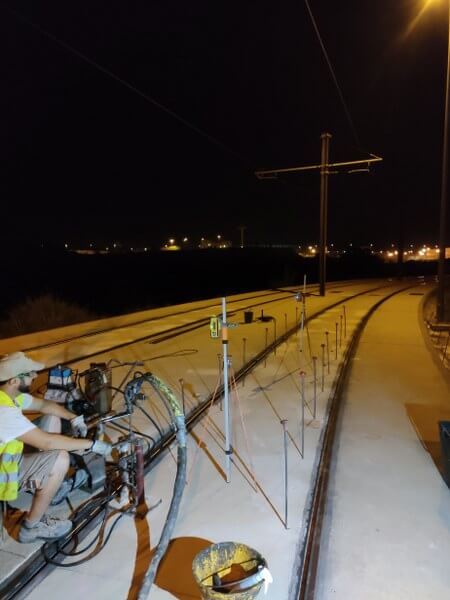

A fase de injeção foi realizada com recurso a uma pistola que, acoplada à boca do tubo de injeção, injetou a resina de elevada capacidade de expansão, previamente misturada numa câmara especial dentro do próprio equipamento.

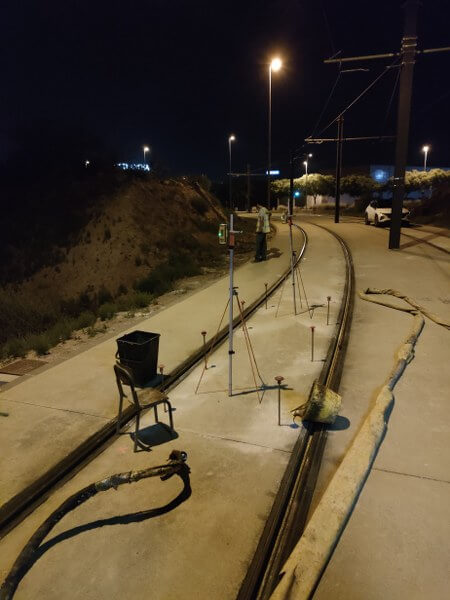

Para monitorizar de forma constante a estrutura, usaram-se instrumentos de nivelamento a laser que detetam deslocamentos verticais durante a injeção.
A injeção da resina foi interrompida quando uma das seguintes condições ocorreu:
- O levantamento da estrutura; ou
- O limite de pressão da bomba de injeção da resina no circuito primário, indicava alto grau de densificação obtido no conjunto resina/solo.
As injeções foram aplicadas inicialmente nos níveis mais superficiais e, posteriormente, nos níveis mais profundos.
