Consolidação do solo devido à uma rotura de uma conduta

Situado na rua Esteban Collantes, em Madrid, no bairro de Ascao, esta é uma construção residencial multifamiliar de vários andares. É composta por rés-do-chão, primeiro andar e sótão e a fundação é contínua, constituída por paredes estruturais com cerca de 0,30 m de largura, assentes sobre betão ciclópico.

PROBLEMA

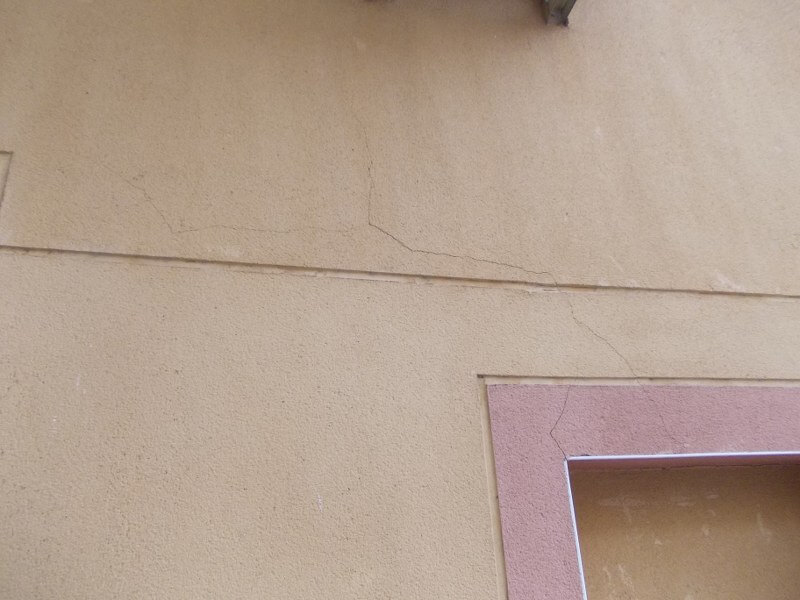

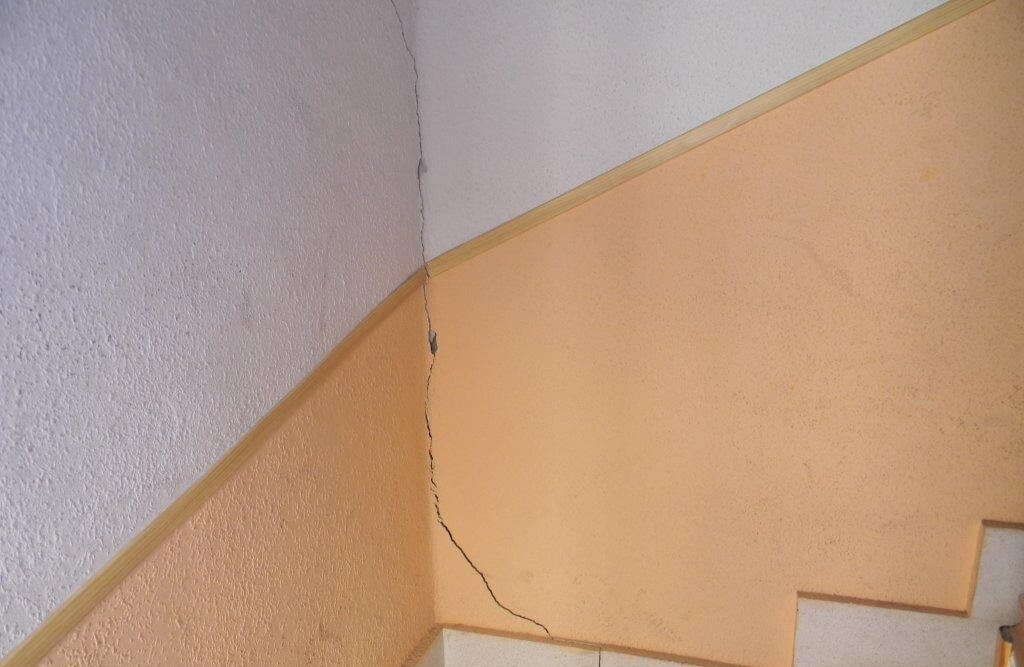

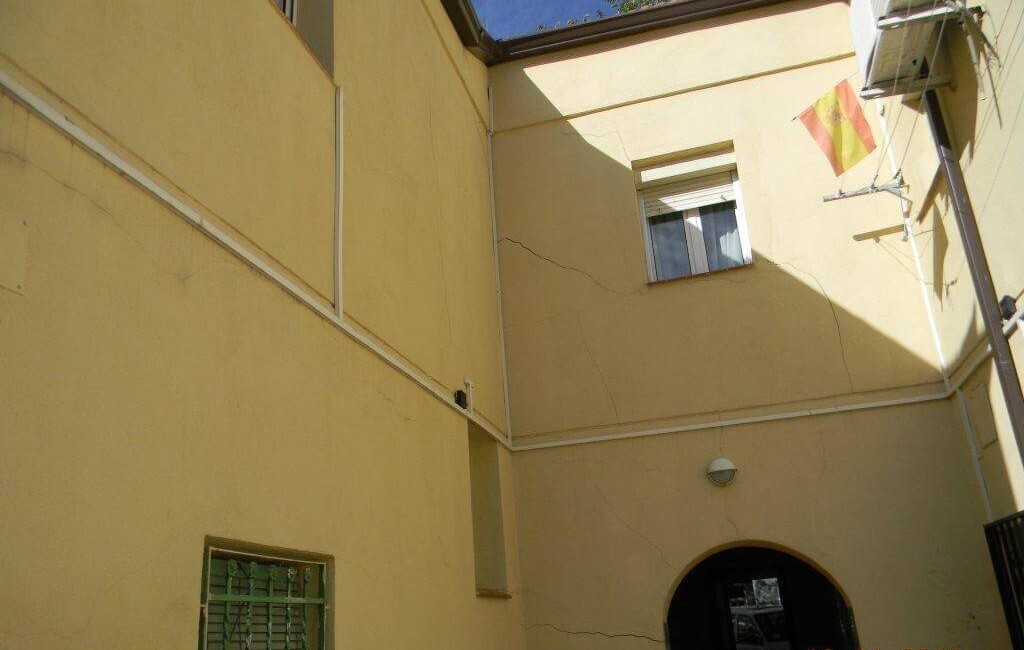

Devido à rutura de uma conduta da rede de saneamento e à consequente lavagem do terreno de fundação, verificaram-se fissuras de dimensão bastante considerável. Além disso, devido à seca registada nos meses anteriores, o número e a dimensão das fissuras foi aumentando.

Era necessário intervir e consolidar o terreno de fundação para depois se poder dar continuidade aos trabalhos de reabilitação das áreas afetadas.

Porque é que a solução Uretek foi escolhida:

Rapidez: planeamento e calendarização cuidadosos dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo;
Preços competitivos;
Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, sem sujidade ou produção de resíduos;
Monitorização laser de alta precisão: tanto durante como após a intervenção, os trabalhos foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado;
Aplicação da exclusiva tecnologia Uretek Deep Injections®, e de injeções de resina expansiva Uretek Geoplus® de elevada capacidade de expansão, que compactam o terreno e estabilizam as estruturas.
Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta substâncias no solo ou aquíferos presentes.

SOLUÇÃO

Em alternativa a uma solução tradicional, optou-se por uma tecnologia pouco invasiva e de rápida execução: Uretek Deep Injections® com injeções de resina expansiva Uretek Geoplus®.

A intervenção foi executada em duas fases:

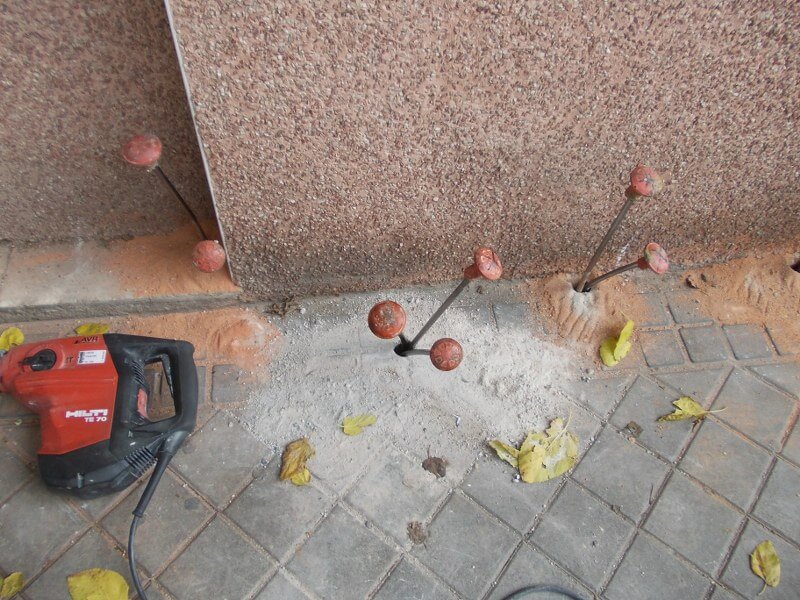

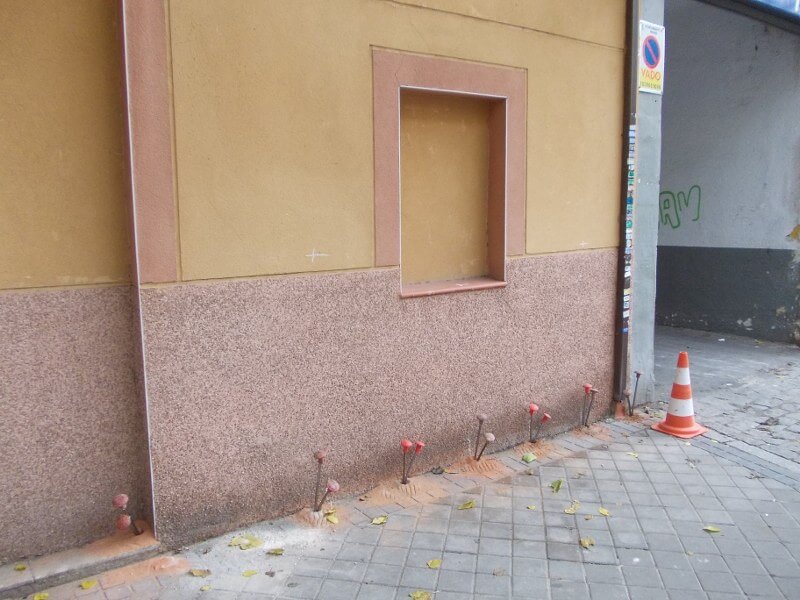

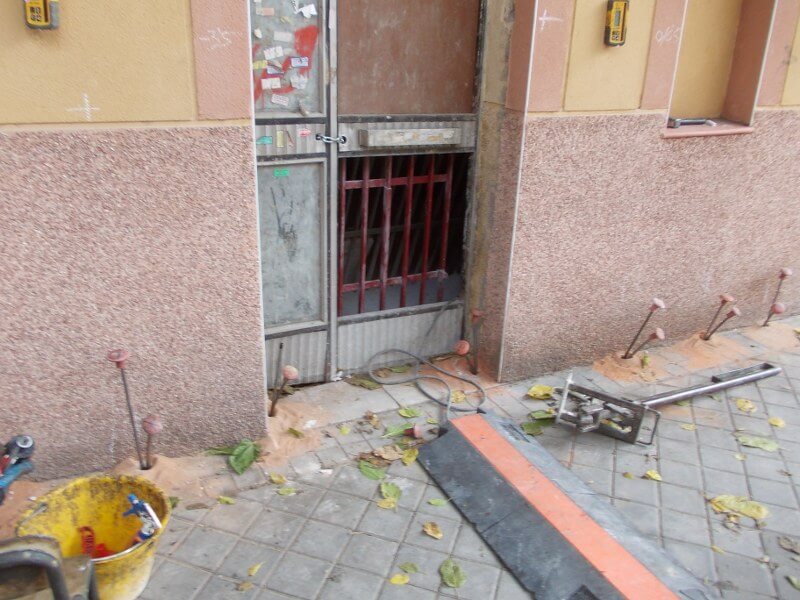

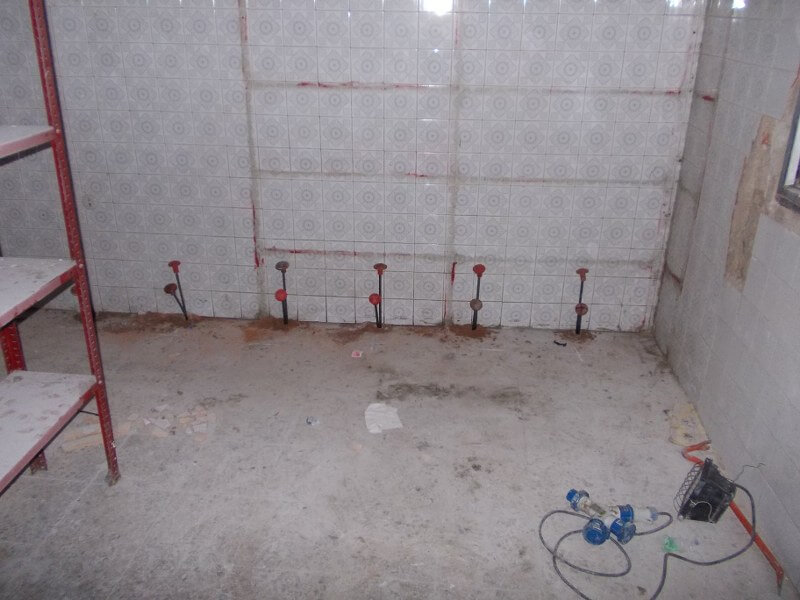

1.ª FASE – Compactação superficial: injeções à cota de apoio da fundação com vista à obtenção da melhoria das características geomecânicas do solo e preencher os vazios existentes entre a fundação e o solo.
2.ª FASE – Consolidação em profundidade: injeções realizadas a três (3) níveis de profundidade no volume de solo afetado pelas cargas.

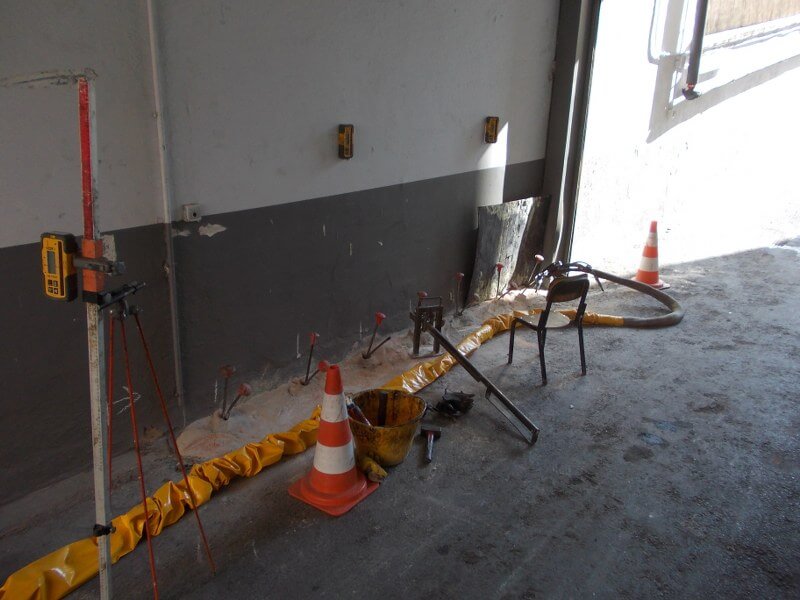

O resultado da intervenção foi confirmado através de monitorização a laser durante as injeções, bem como através do controlo, com medidores volumétricos e manómetros, da quantidade de resina injetada e da pressão.

Observações:

A intervenção, realizada pelos técnicos da Uretek em total autonomia, é um exemplo da eficácia desta técnica, a par da rapidez de execução e da flexibilidade operacional em contexto delicado.

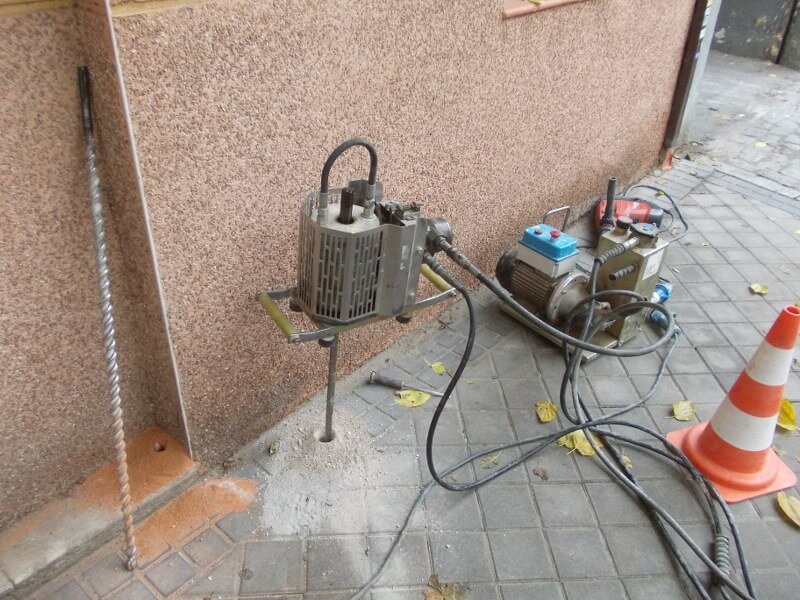

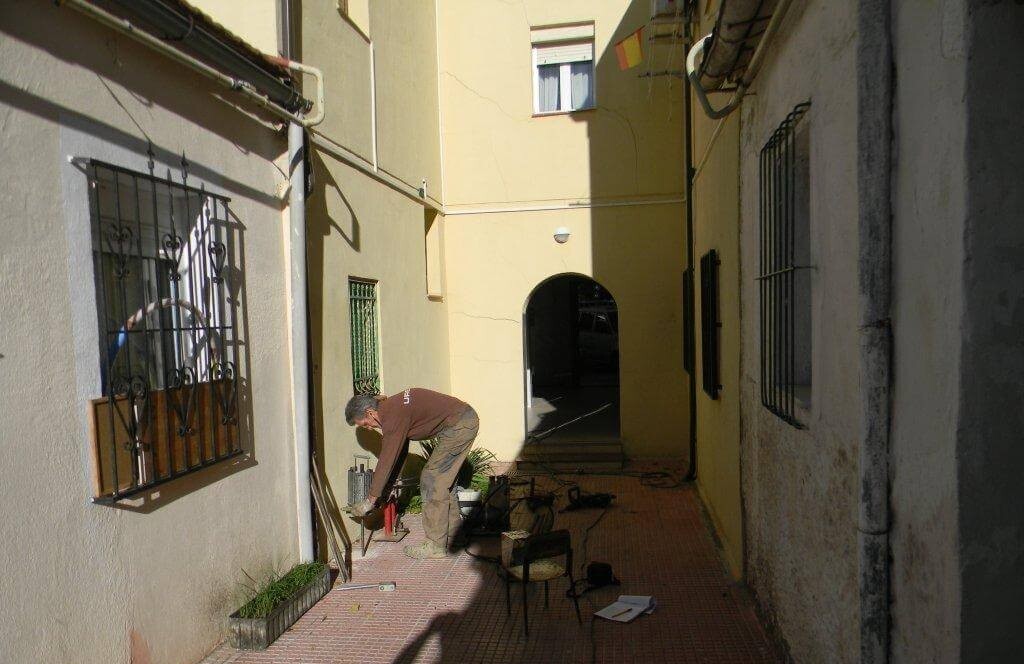

Após a intervenção o resultado foi confirmado através de vários ensaios de penetração dinâmica, que demonstraram a melhoria da capacidade de carga do solo.

O PROJECTO EM DETALHE

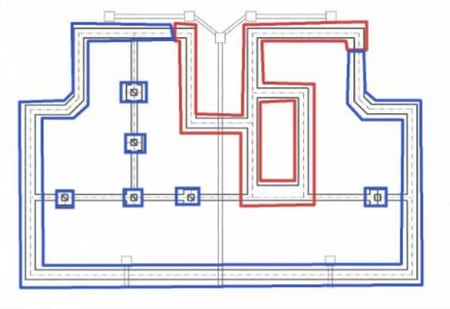

A intervenção de recompressão e consolidação realizada no edifício Esteban Collantes n.º 28, no bairro de Ascao (Madrid), consistiu na injeção de resina no terreno de fundação ao longo de 32 metros lineares, conforme ilustrado, assinalado a vermelho, na planta de intervenção.

A tecnologia aplicada, protegida pela Patente Europeia n.º 0851064, propriedade da Uretek permitiu a compactação das camadas profundas do solo mediante a injeção, diretamente no solo, de resinas de poliuretano de elevada capacidade de expansão, que ao expandirem-se, exerceram uma ação de compactação sobre o volume sólido circundante, resultando num aumento da capacidade de carga.

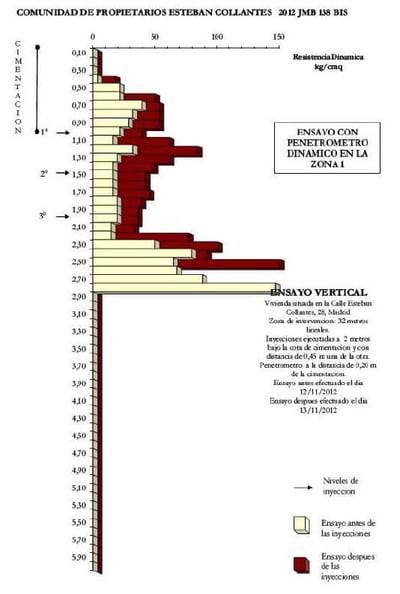

Previamente o Departamento Técnico da Uretek realizou um estudo com recurso ao software Uretek S.I.M.S. 1.0, através do qual se calculou o estado de tensão no solo após o tratamento, o grau de expansão da resina e os valores dos parâmetros geotécnicos a longo prazo do solo depois de tratado. A melhoria foi medida in situ através de ensaios de penetração dinâmica realizados em toda a fundação e é representada em termos de resistência à penetração na ponta qc.
