Em Nápoles, na Via Nazionale delle Puglie, no município de Cimitile (NA), abriu-se uma cavidade subterrânea de cerca de 14 metros de profundidade, com um desenvolvimento linear de aproximadamente 22 metros e uma extensão superficial de cerca de 25 m² (3 × 7,5 m).
A cavidade, escavada no tufo vulcânico para a extração desse material, era acessível por meio de dois poços, denominados "Occhi di Monte"
As pesquisas preliminares, realizadas através de levantamentos topográficos, laser scanning e tomografia elétrica, permitiram estimar um volume total de aproximadamente 450 m³.
Com o passar do tempo, os abatimentos da estrutura subterrânea e as variações naturais do terreno alteraram a geometria da cavidade, tornando necessária uma intervenção de preenchimento e estabilização.
A Uretek preencheu a cavidade com argila expandida de granulometria seguido de injeções de resina Uretek GeoPlus®, com o objetivo de estabilizar as paredes da cavidade e restabelecer a planeza do terreno, garantindo a segurança e a estabilidade da área intervencionada.
A intervenção foi executada sem necessidade de interromper as atividades desenvolvidas na envolvente e sem recurso a demolições invasivas, minimizando o impacto operacional.

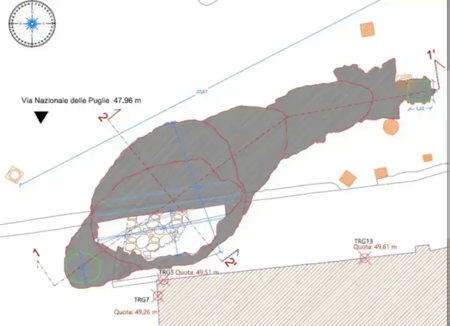

A imagem seguinte permite avaliar a extensão subterrânea da cavidade, que apresentava um desenvolvimento linear de aproximadamente 22 m. O seu traçado ramificava-se longitudinalmente em relação à localização dos dois poços de extração "Occhi di Monte", assinalados a verde.
A cavidade apresentava uma projeção à superfície que afetava aproximadamente 25 m² da faixa de rodagem (cerca de 3 × 7,50 m), desenvolvendo-se a uma profundidade variável entre 5 e 14 m relativamente à superfície da estrada. Com base nas medições efetuadas por georradar, foi possível estimar o seu volume em aproximadamente 450 m³.
O estudo realizado na área da cavidade teve como principais objetivos:
-
A reconstrução do modelo geológico da área;
-
A realização de levantamentos topográficos e de digitalização tridimensional por laser (laser scanning);
-
A execução de investigações geofísicas recorrendo à tomografia elétrica.
O estudo revelou que a área em análise foi sujeita, ao longo dos anos, a uma intensa transformação de origem antrópica, resultante da atividade de escavação destinada à extração de tufo vulcânico e à construção de cisternas, pedreiras e adegas subterrâneas.

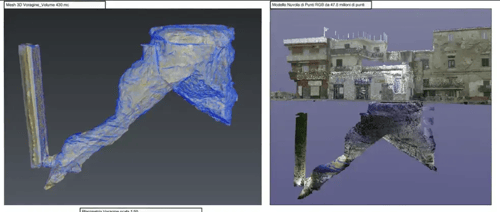

Inspeção por laser scanning e identificação da extensão da cavidade.
No período que antecedeu a intervenção, registaram-se novos desabamentos associados à variação das condições atmosféricas, os quais provocaram o aumento da extensão superficial da cavidade e desencadearam novos fenómenos de instabilidade no terreno envolvente.

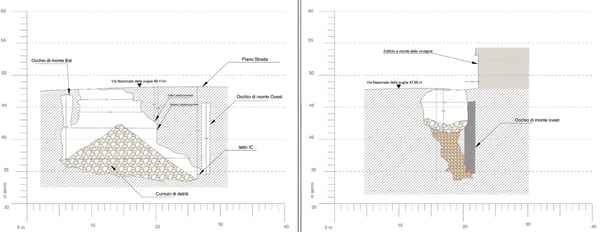

Secção da intervenção

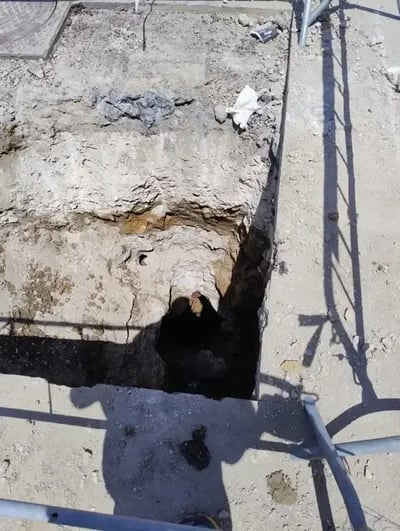

A cavidade de origem antrópica apresentava elevada instabilidade das suas paredes, associada à geometria complexa da estrutura subterrânea. Esta caracterizava-se por secções com profundidades de até 14 m e pela presença de condutas verticais de ligação à superfície, através dos designados “Occhi di Monte”.
Adicionalmente a presença de infraestruturas subterrâneas em funcionamento condicionava as operações de intervenção, dificultando as manobras de execução e aumentando o risco operacional associado aos trabalhos, quer para as equipas envolvidas, quer para os equipamentos utilizados.
A natureza do terreno e a complexidade geométrica da cavidade exigiam uma solução de consolidação precisa, controlada e segura, capaz de prevenir a ocorrência de novos abatimentos e assegurar a estabilidade da área a longo prazo.
Com vista à resolução da instabilidade identificada, a Uretek realizou uma intervenção para preenchimento e consolidação da cavidade, através da aplicação de argila expandida e da execução de injeções de resinas expansivas.
A intervenção foi executada em várias fases:
-
Primeira fase: preparação da cavidade, incluindo a execução dos acessos e/ou aberturas necessárias para permitir o preenchimento e a posterior injeção de resina expansiva. Foram realizadas perfurações devidamente posicionadas e dimensionadas, de forma a permitir o alcance do volume a preencher.
-

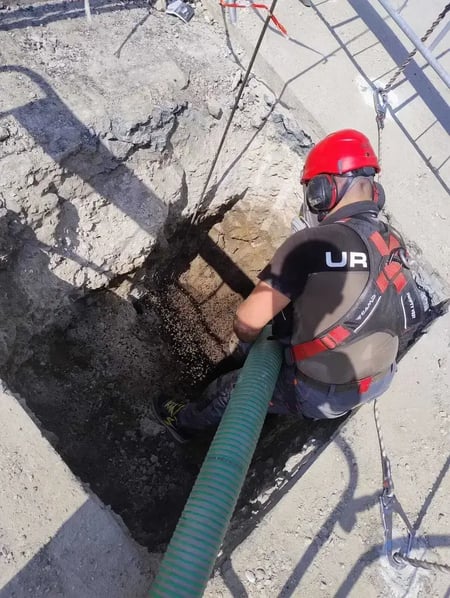

Segunda fase: bombagem de argila expandida de granulometria controlada para o interior da cavidade, realizada a partir do interior da estrutura subterrânea ou, através de acessos executados a partir da superfície.
-
Terceira fase: execução de injeções de resina expansiva na zona superior da cavidade, realizadas a partir do interior ou do exterior, com o objetivo de completar o preenchimento dos vazios remanescentes e promover uma compressão radial sobre o intradorso das paredes da cavidade, contribuindo para a sua estabilização.
Esta metodologia permitiu o preenchimento e consolidação da cavidade, estabilizando as paredes e reduzindo os riscos de futuros abatimentos. A intervenção foi executada sem interrupção das atividades na envolvente e sem necessidade de recorrer a soluções construtivas invasivas.

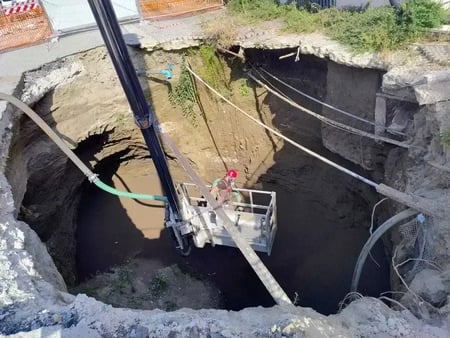

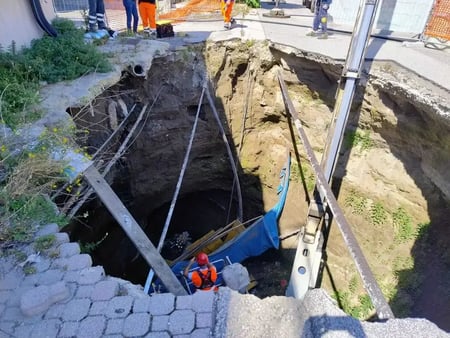

O preenchimento da cavidade foi executado de forma segura através da utilização de uma cesta de acesso, o que permitiu a descida controlada de operadores ao interior da cavidade a partir da abertura superior existente.

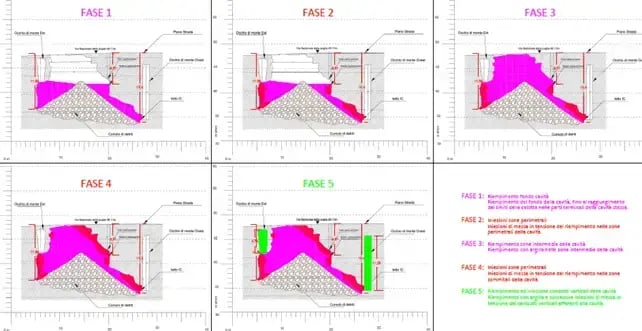

As fases operacionais:
-
Preenchimento do fundo da cavidade: procede-se ao preenchimento do fundo até atingir os limites da abóbada nas extremidades da cavidade.
-
Injeções nas zonas perimetrais: realizam-se injeções de resina para a colocação em tensão do preenchimento nas zonas perimetrais da cavidade.
-
Preenchimento das zonas intermédias: procede-se ao preenchimento com argila expandida nas zonas intermédias da cavidade.
-
Injeções nas zonas perimetrais (parte superior): realizam-se injeções de colocação em tensão do preenchimento nas zonas superiores da cavidade.
-
Preenchimento e injeção das condutas verticais: procede-se ao preenchimento com argila expandida e a posteriores injeções de colocação em tensão nas condutas verticais ligadas à cavidade.
