Preenchimento e consolidação do desvão sanitário de uma escola

A intervenção foi realizada preenchendo em primeiro lugar o desvão sanitário com argila expandida de granulometria controlada para, numa segunda fase se injetar a resina Uretek Geoplus com o objetivo de preencher os vazios e compactar o preenchimento prévio até colocar o desvão sanitário em carga. Previamente tinham sido reparadas com métodos tradicionais as vigas e vigotas. O desvão sanitário tem uma superfície de 1.000 m2, com um volume acima de 850 m3.

PROBLEMA

A falta de ventilação, juntamente com a humidade presente no desvão sanitário, provocou a oxidação das armaduras da estrutura, com perda tanto do aço como do betão, colocando em risco de colapso o desvão. Previamente foram consideradas 2 soluções: uma primeira que consistiria em escavar no interior do desvão sanitário para aumentar o espaço disponível e fazer uma reparação tradicional, o que não foi viável devido à dureza do terreno, e uma segunda que consistia em fechar a escola por um ano para demolir e reconstruir o desvão o que não chegou a acontecer pois optou-se pela tecnologia Uretek Cavity Filling.

Porque é que a solução Uretek foi escolhida:

Rapidez: planeamento e calendarização cuidadosos dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo;

Preços competitivos;
Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, sem sujidade ou produção de resíduos;
Monitorização laser de alta precisão: tanto durante como após a intervenção, os trabalhos foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado;
Aplicação das exclusivas tecnologias Uretek Cavity Filling® que com a injeção da resina expansiva Uretek Geoplus® de elevada capacidade de expansão, compacta e preenche de argila expandida estabilizando assim as estruturas.
Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta substâncias no solo ou aquíferos presentes.

SOLUÇÃO

Para solucionar o problema optou-se por uma tecnologia pouco invasiva e de rapidez de execução: Uretek Cavity Filling® com injeções de resina expansiva Uretek Geoplus®.

A intervenção foi realizada num período inferior a 2 meses, pelo que não foi necessário desativar a escola, pois os trabalhos foram realizados durante o período estival. O resultado da intervenção foi verificado através de monitorização laser durante as injeções, tendo-se comprovado a capacidade de carga do desvão.

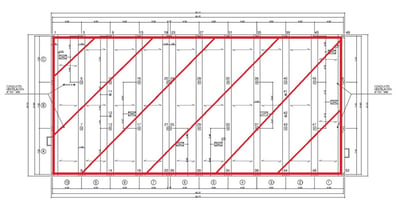

Foram intervencionados um total de 1.000 m2 de caixa de desvão sanitário, preenchendo sob a mesma 850 m3 de câmara sanitária.

O PROJECTO EM DETALHE

O edifício possui uma estrutura de betão armado de 1 piso, com fundação de sapatas isoladas e uma laje de vigotas e abobadilhas de betão vibrado. As vigas da laje têm 60 cm de altura, pelo que a câmara sanitária (com uma altura aproximada de 1 m) fica dividida em secções separadas por essas vigas, de modo que o espaço para aceder entre elas é de 40 cm na vertical.

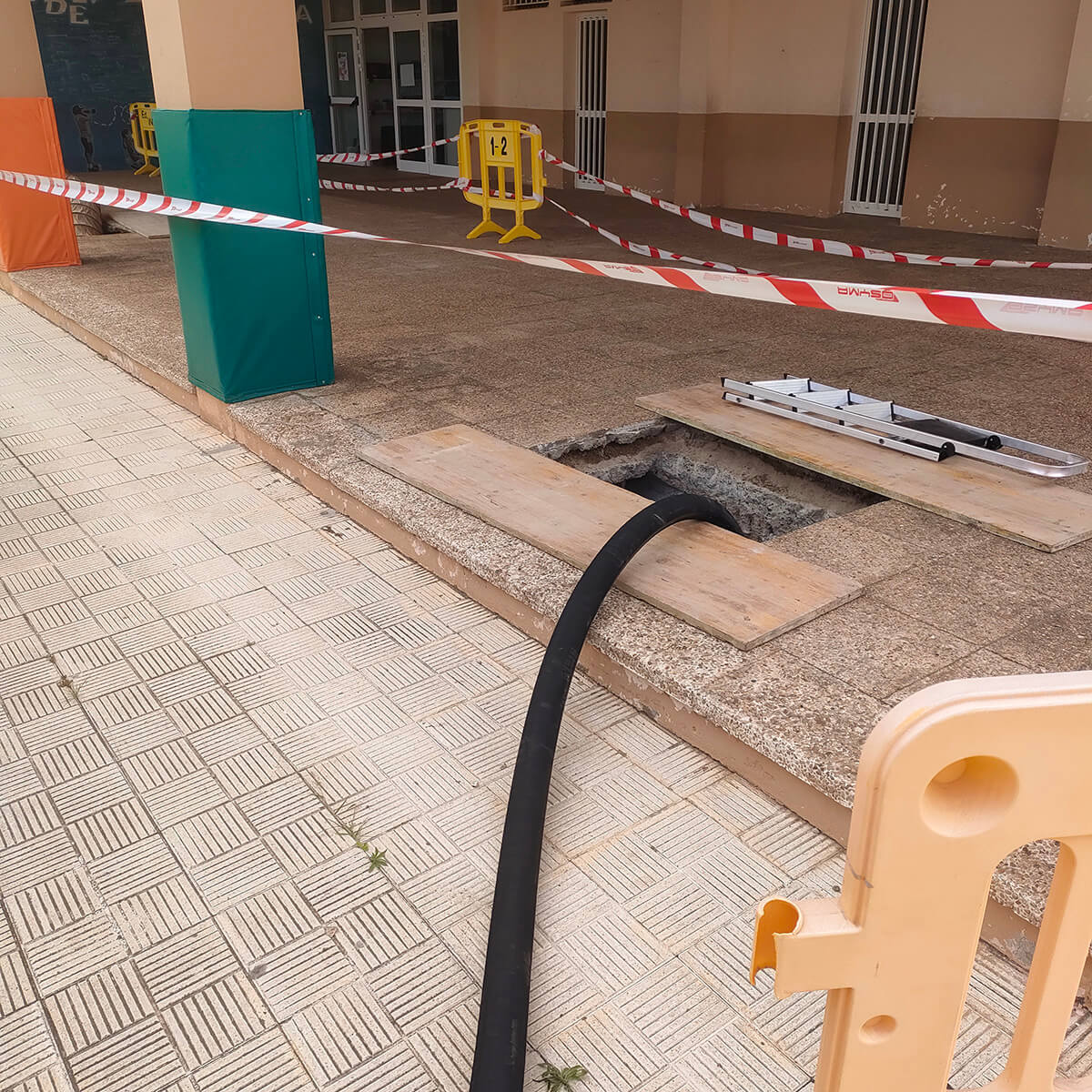

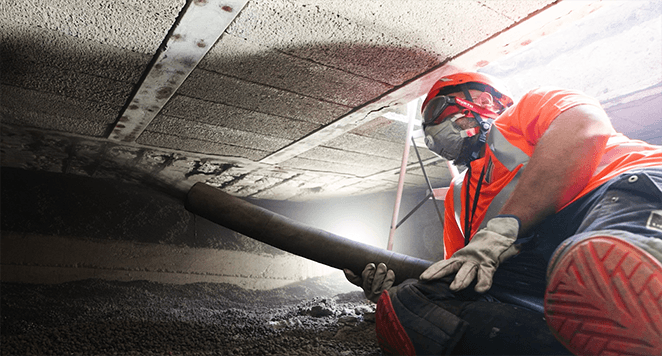

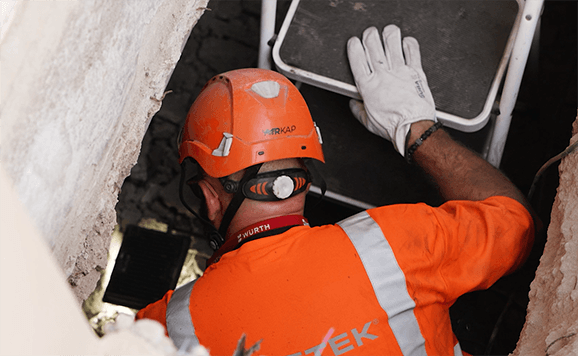

Para a primeira fase de preenchimento da câmara sanitária com argila expandida foi necessário a abertura de vãos na laje através dos quais entrava um operário com a mangueira de bombagem de argila expandida. A partir de cada abertura preenchia-se a secção acessível, bem como metade das secções laterais. Previamente procedeu-se à limpeza e reparação estrutural das vigas, vigotas e pilares.

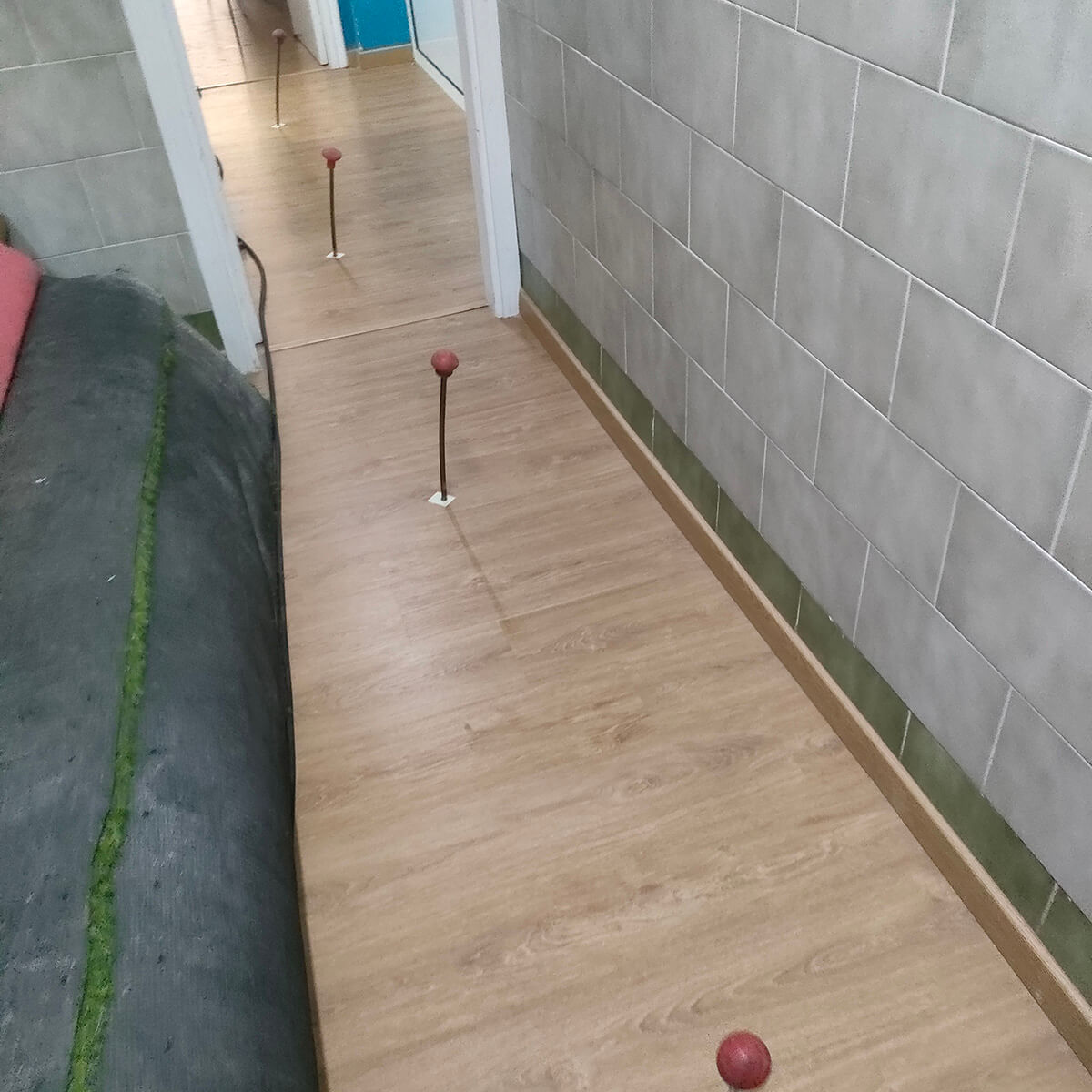

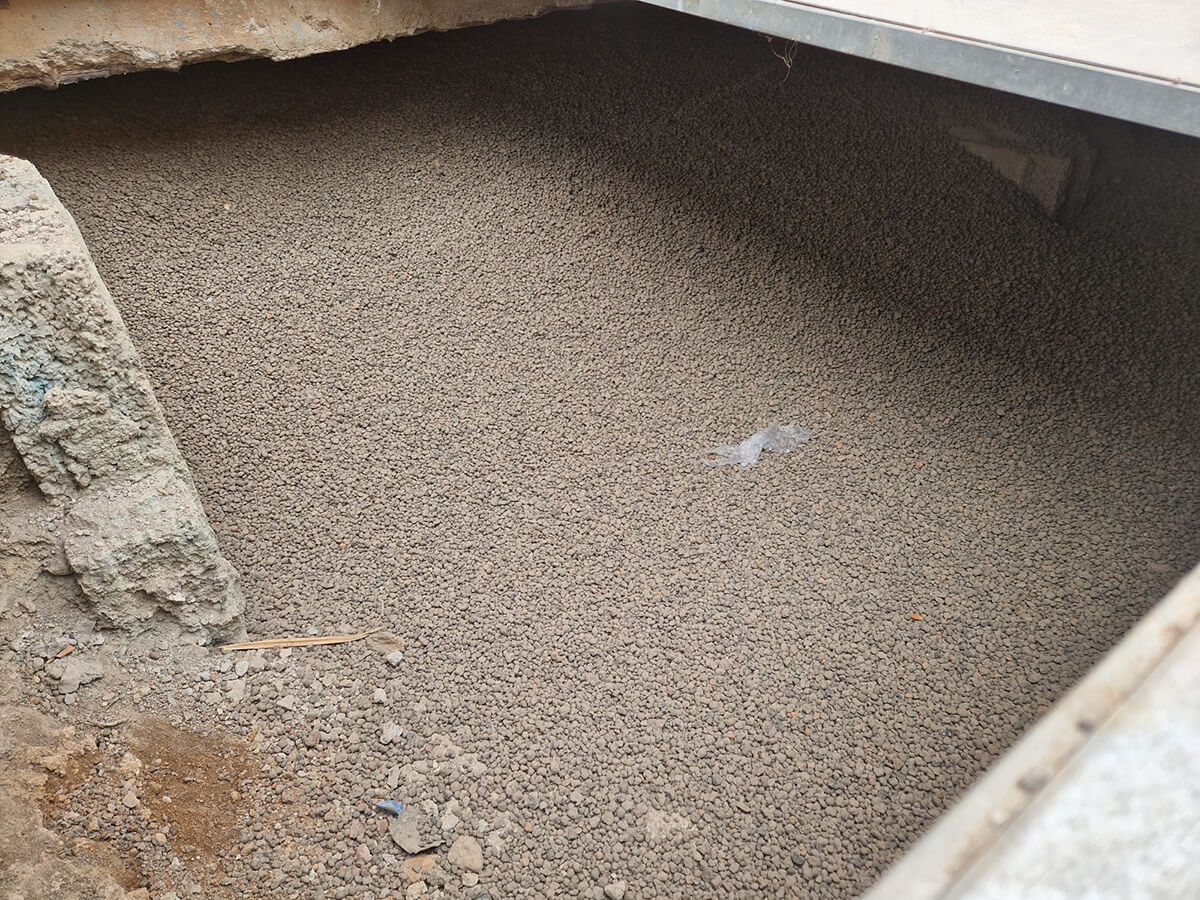

Uma vez preenchida a câmara sanitária num volume aproximado de 95%, procedeu-se ao fecho das aberturas e à realização de perfurações de 18 mm de diâmetro numa malha de 1,2x1,2 m, nas quais foram introduzidas ao tubos de injeção da resina.

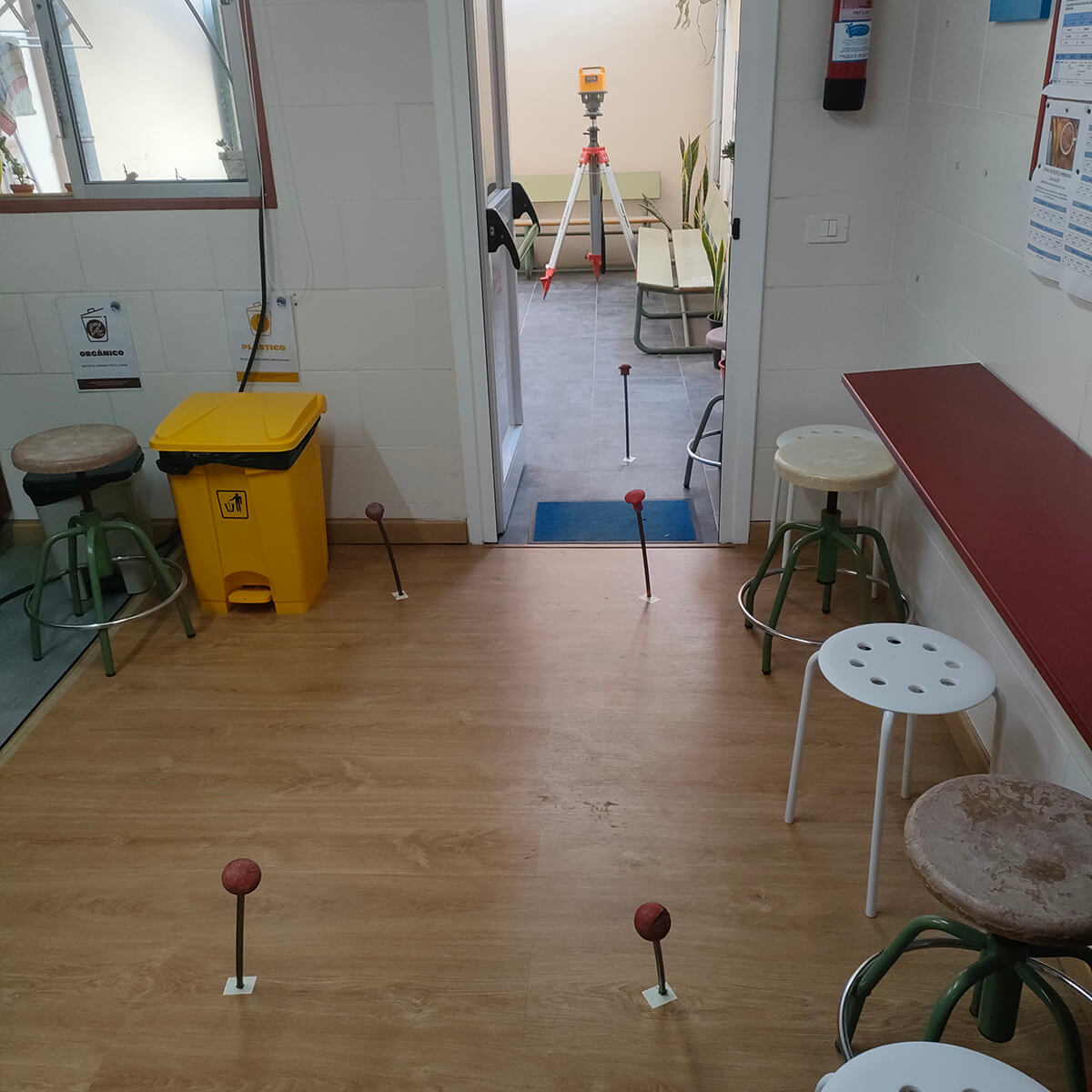

A resina é injetada até se verificar o início de levantamento da laje mediante instrumentação laser de elevada precisão (0,5 mm), o que indica que a laje entrou em carga.

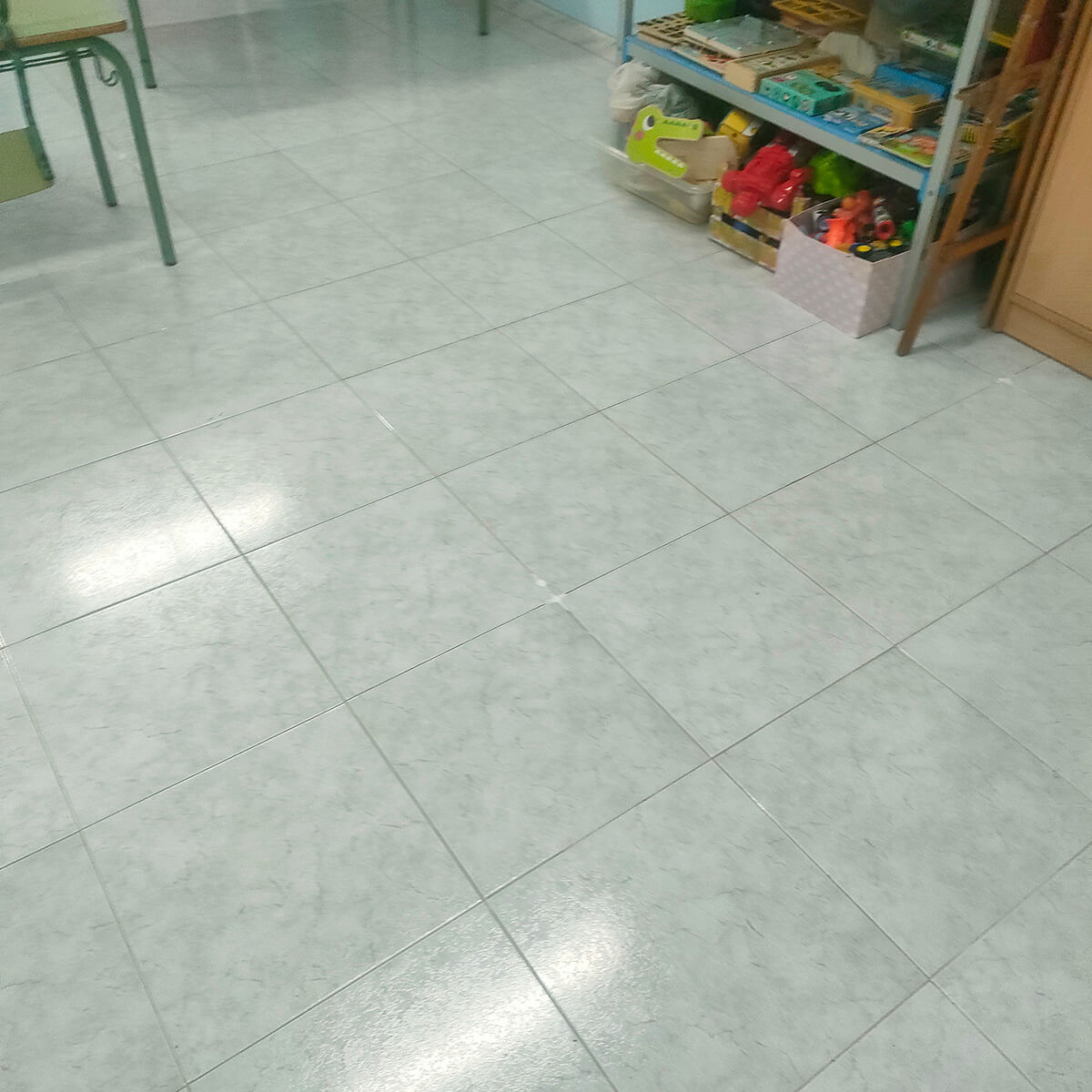

Depois de cortados os tubos de injeção, tapam-se as marcas das perfurações com materiais semelhantes ao pavimento de cada compartimento.
