Preenchimento de cavidade e consolidação do material

    LOCALIZAÇÃO: Laredo (Cantabria)
    ANO: 2024
    DURAÇÃO DA INTERVENÇÃO: 2 dias
    ÁREA TRATADA: 55 m³ de câmara sanitária e 70 m2 de laje.



    O PROBLEMA

    Abatimento das lajes de pavimento no rés do chão das habitações.

    SOLUÇÃO

    Combinação de tecnologias: Uretek Cavity Filling® e Uretek Floor Lift®. Preenchimento da do desvão sanitário e levantamento do terreno de suporte do pavimento com injeções de resina expansiva Uretek Geoplus®.

    A intervenção de enchimento do desvão sanitário sob a laje das casas em Laredo (Cantábria) através de bombagem de argila expandida e posterior consolidação deste material foi necessária para corrigir o abatimento nas lajes do rés do chão das casas.

    O PROBLEMA

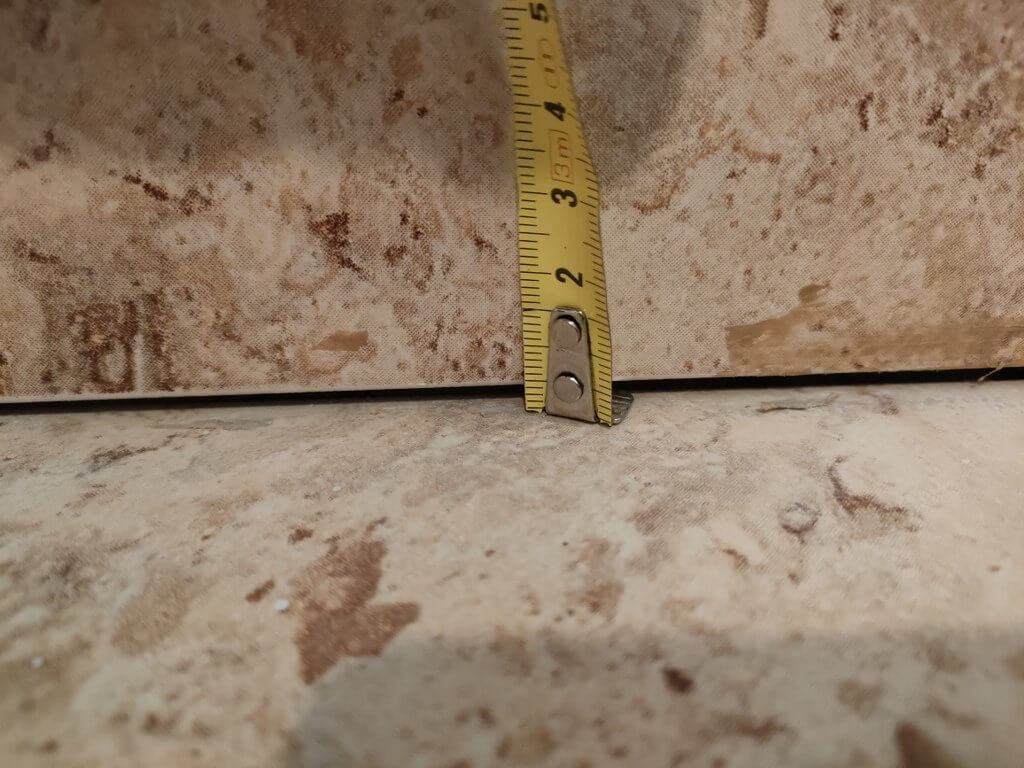

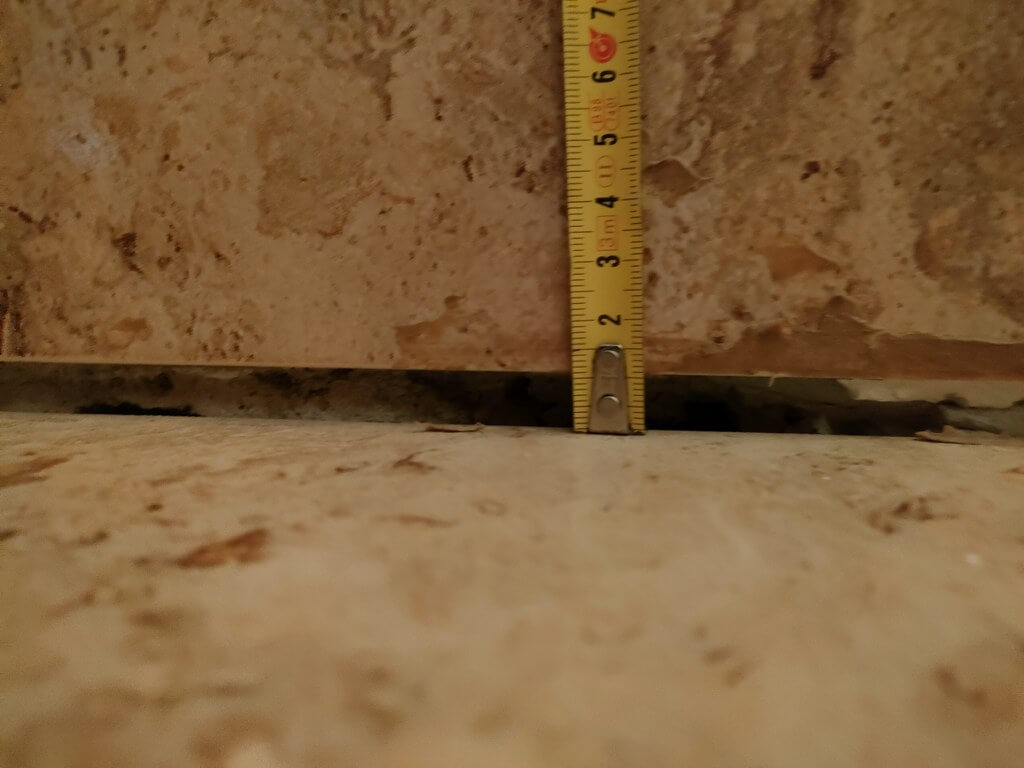

    Como consequência dos danos nos elementos estruturais do desvão sanitário das habitações, as vigas cederam, provocando um abatimento da laje até 3 centímetros em algumas divisões, principalmente sob os rodapés das paredes divisórias.

    Porque é que a solução Uretek foi escolhida:

    • Rapidez: planeamento e calendarização cuidadosos dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo;
    • Preços competitivos;
    • Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, sem sujidade ou produção de resíduos;

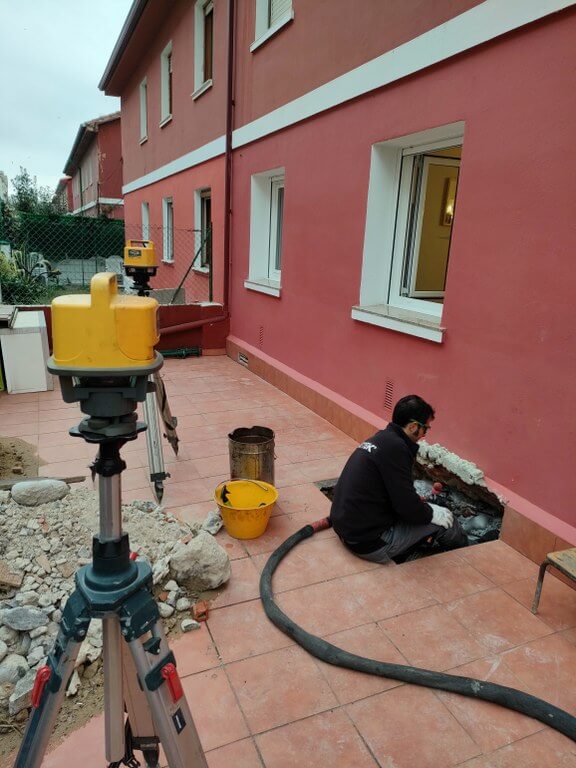

    • Monitorização laser de alta precisão: tanto durante como após a intervenção, as actividades foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado;
    • Aplicação da tecnologia exclusiva Uretek Cavity Filling ®, especialmente concebida para o preenchimento e estabilização completa de cavidades e caves subterrâneas que, para além de preencher completamente os vazios, restabelece o estado de tensão original, prevenindo eventuais afundamentos futuros do terreno.
    • Aplicação da tecnologia exclusiva Uretek Floor Lift® que, graças à injeção da resina expansiva Uretek Geoplus® com elevada capacidade de expansão, compacta o solo e estabiliza as estruturas.
    • Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta substâncias no solo ou aquíferos presentes.

    A SOLUÇÃO

    Para resolver o problema, optámos por uma tecnologia que se caracteriza por ser pouco invasiva e rápida de executar: Uretek Cavity Filling® com injecções de resina expansiva Uretek Geoplus®.

    A tecnologia, que está registada com o pedido de patente n.º MI2004A002149 de 9 de novembro de 2004, divide-se em duas fases distintas e consecutivas.

    Esquema indicativo da intervenção:

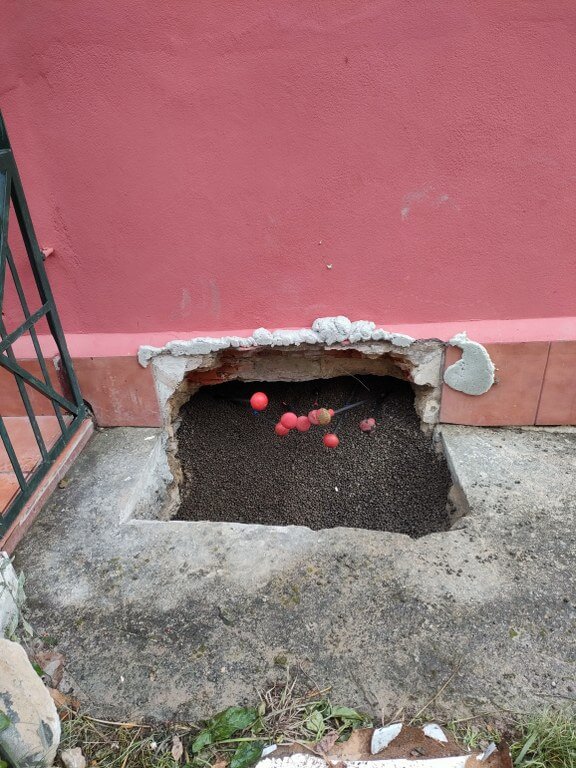

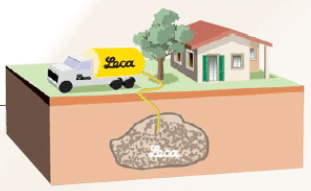

    • Fase A - Bombagem de argila expandida: Nesta fase a cavidade é parcialmente preenchida com argila expandida de granulometria controlada (3 - 8 mm), escolhida para garantir as características mecânicas e hidráulicas adequadas.

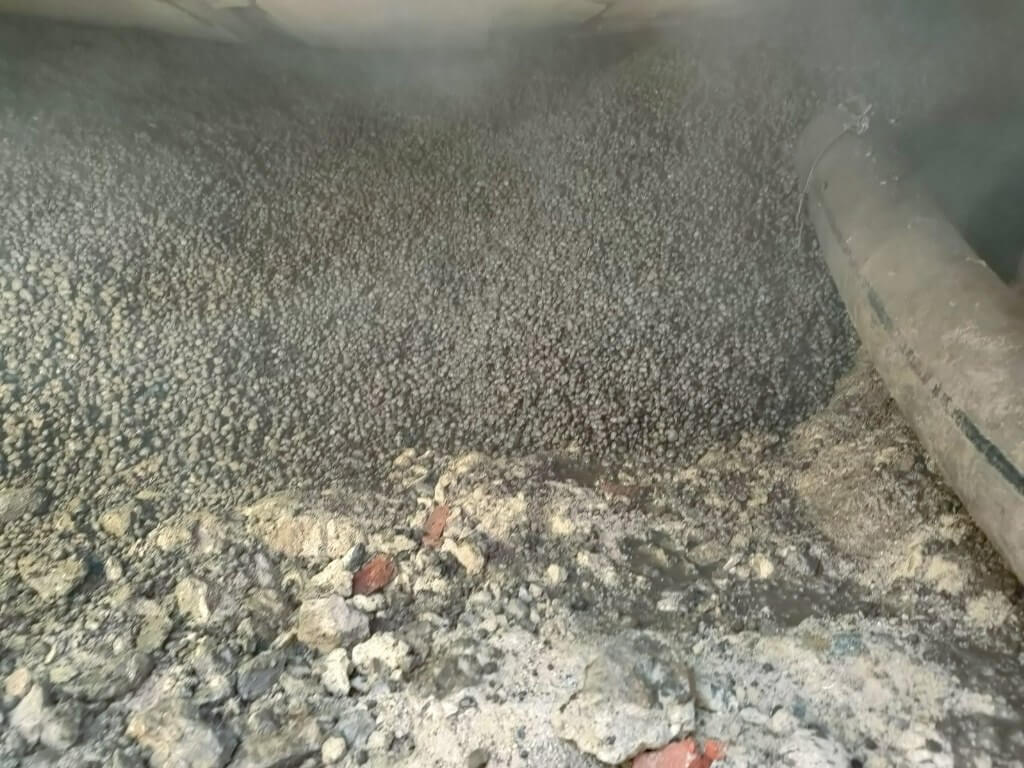

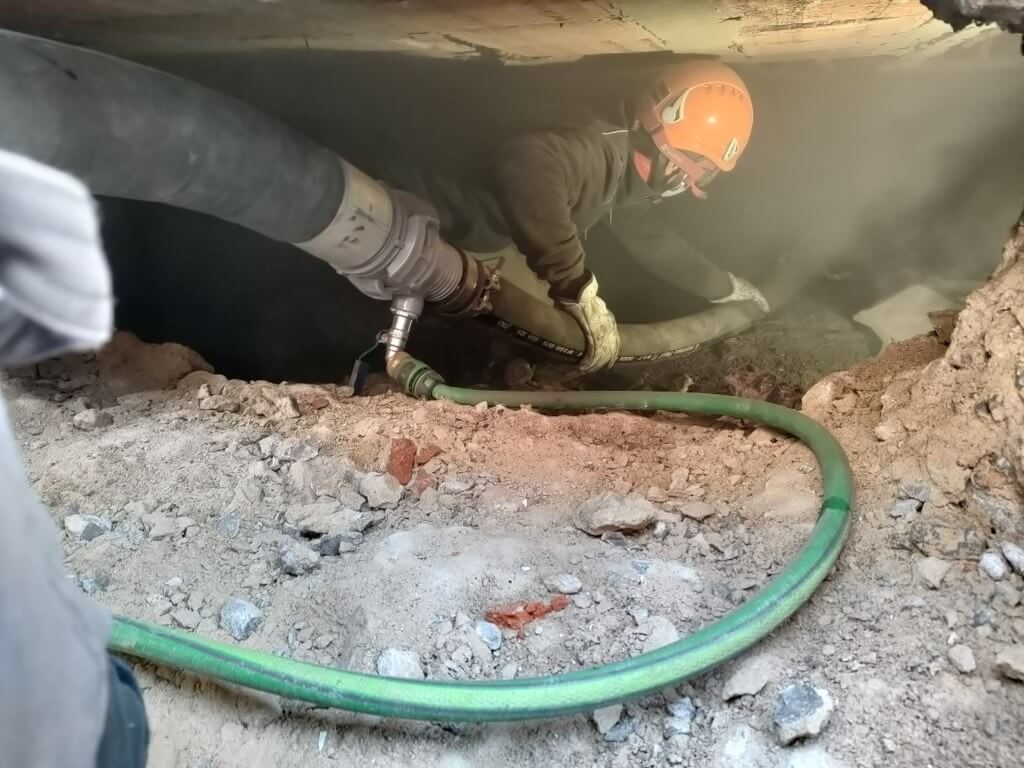

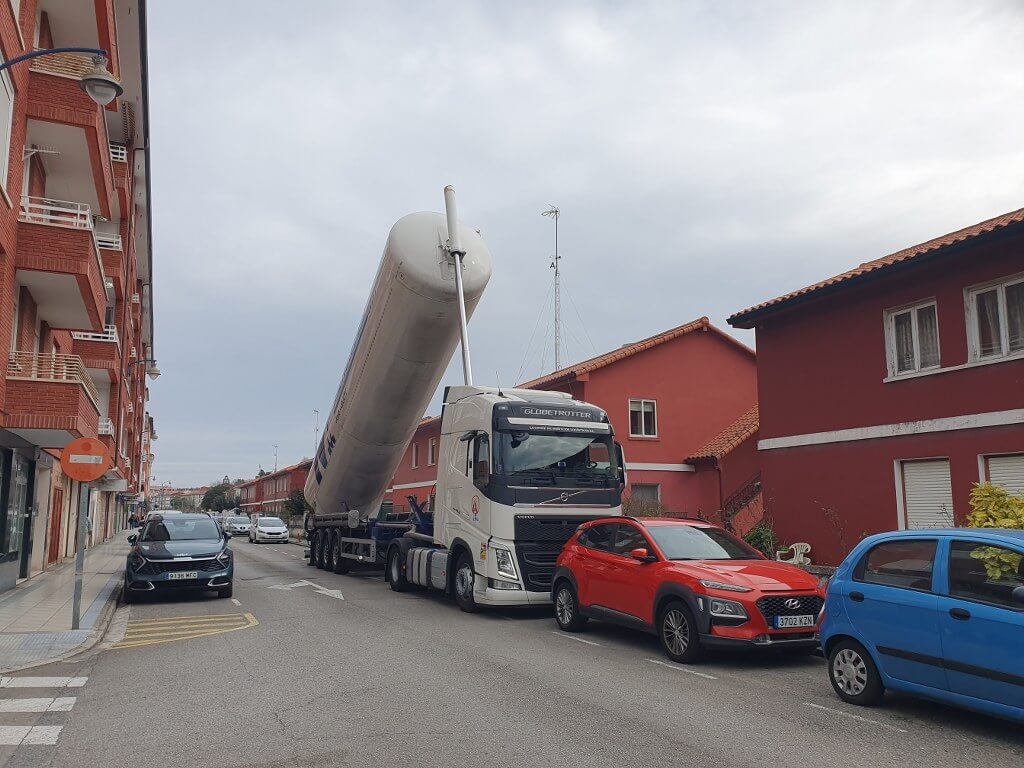

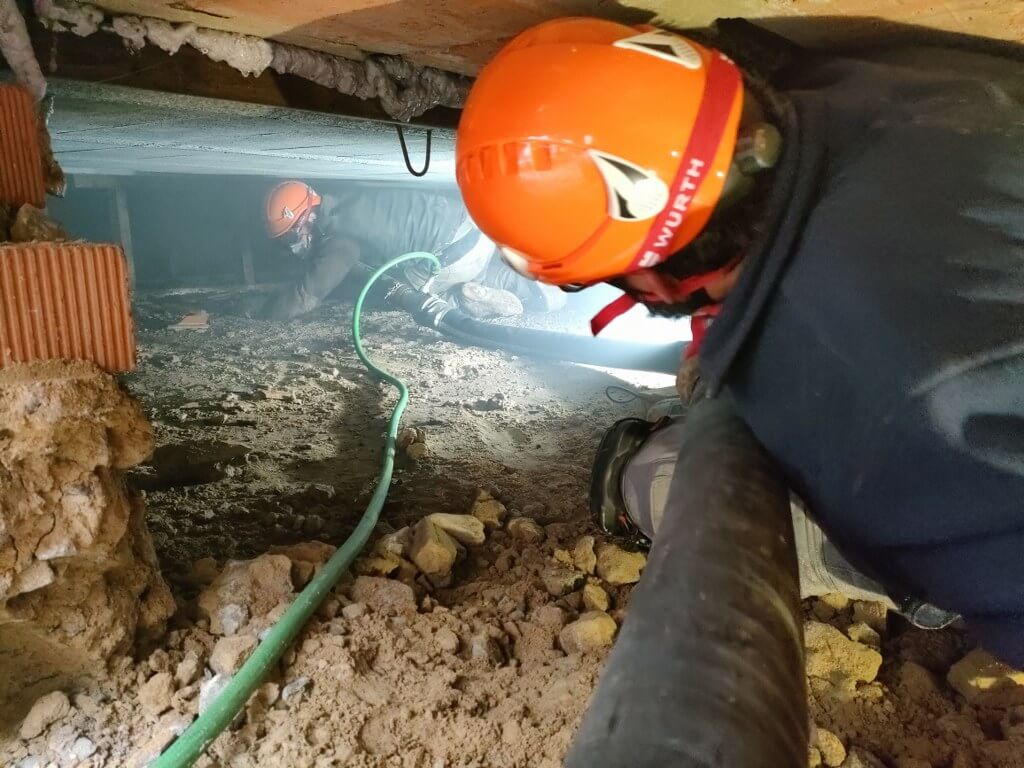

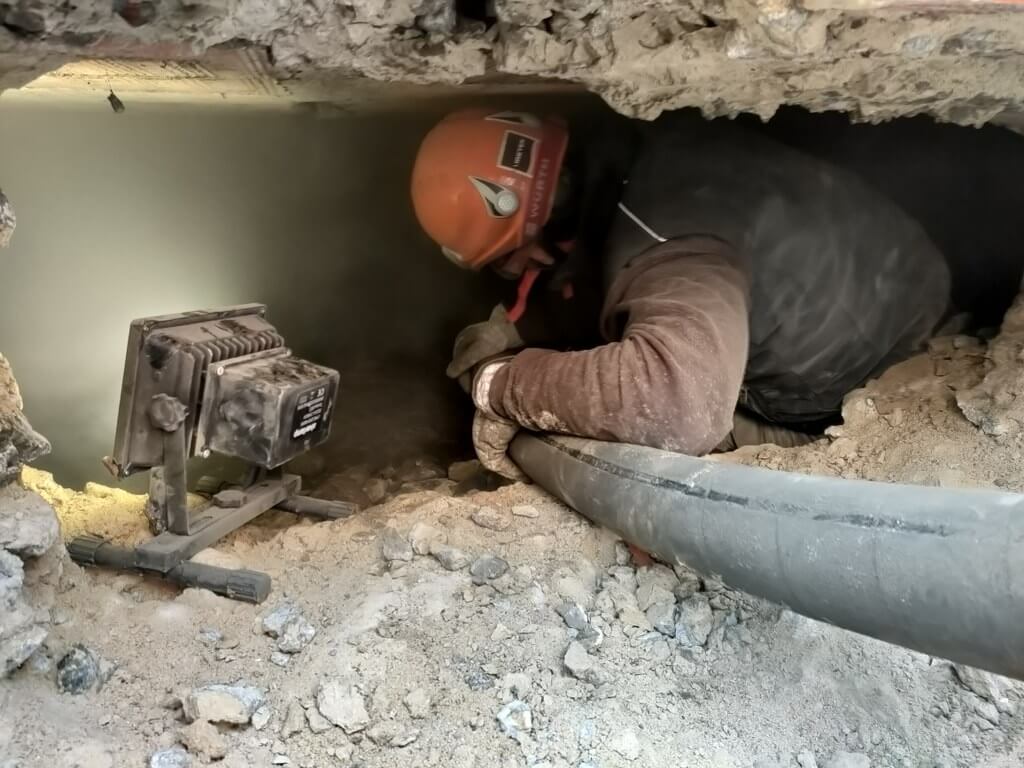

    Bombagem de argila

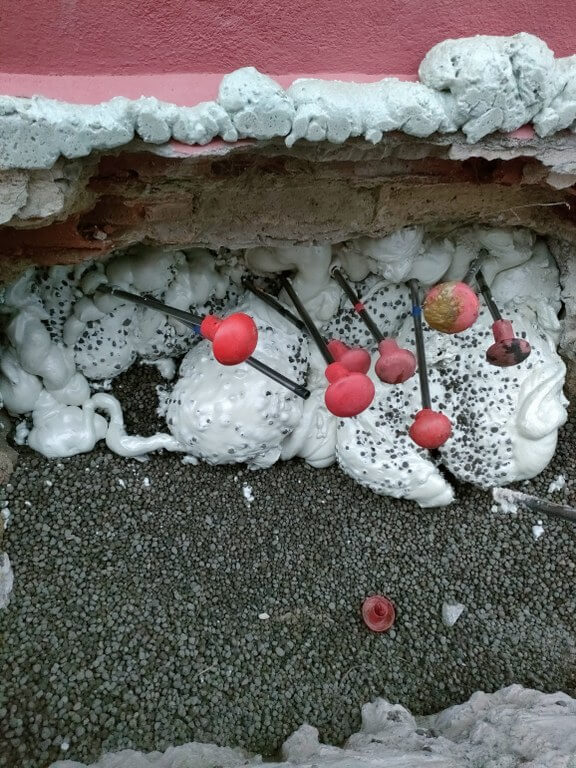

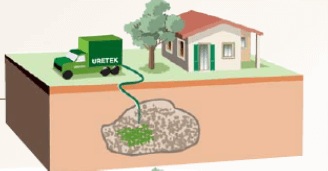

    • Fase B - Injeção de resina expansiva: Na segunda fase o enchimento é completado com injeções de resina expansiva no interior da cavidade subterrânea junto à abóbada ou parte superior, com o objetivo de obter uma coesão entre a argila expandida e a resina.

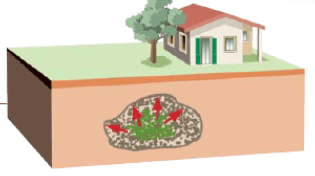

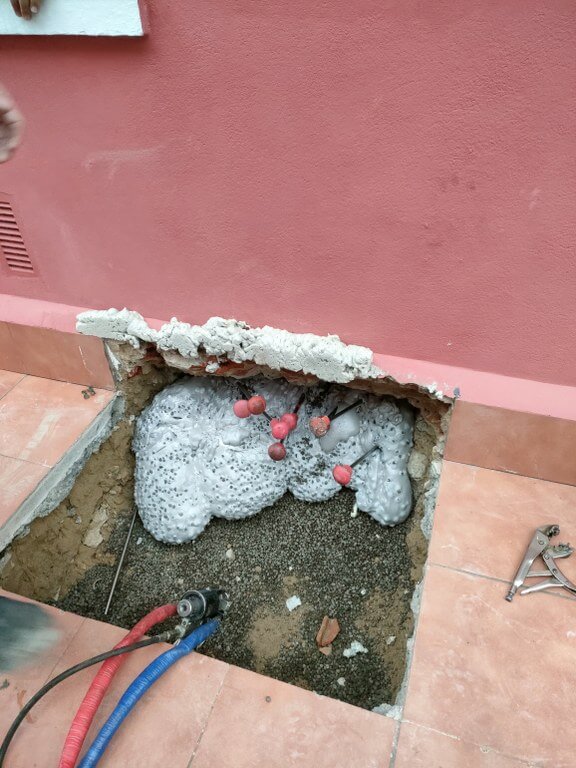

    Injeção de resinaExpansão da resina



    O PROJECTO EM DETALHE

    Trata-se da intervenção no desvão sanitário do rés do chão do edifício. São 2 blocos anexos (geminados), com rés do chão + 1 piso cada, nos quais se localizam 4 habitações.

    Em planta, a implantação do edifício apresenta uma morfologia em forma de 2 retângulos contíguos: o retângulo maior, com 23 x 5,5 metros, e o retângulo menor, com 21 x 4 metros. As paredes da fachada têm uma espessura de 30 cm.

    Durante o ano de 2023, foram realizadas reparações nas lajes correspondentes ao pavimento da sala e de um quarto, que tinham abatido aquando da primeira visita de inspeção em janeiro de 2022, devido ao flexão das vigas inferiores, que estavam bastante deterioradas. As reparações consistiram na substituição dos elementos danificados e no escoramento dos elementos.

    Foi possível inspecionar o desvão sanitário antes dos trabalhos de reparação através de uma abertura no chão de uma das salas. Os elementos danificados eram visíveis (abóbadas partidas, vigas danificadas, etc.). A altura da base da laje ao solo é de 0,7 metros.

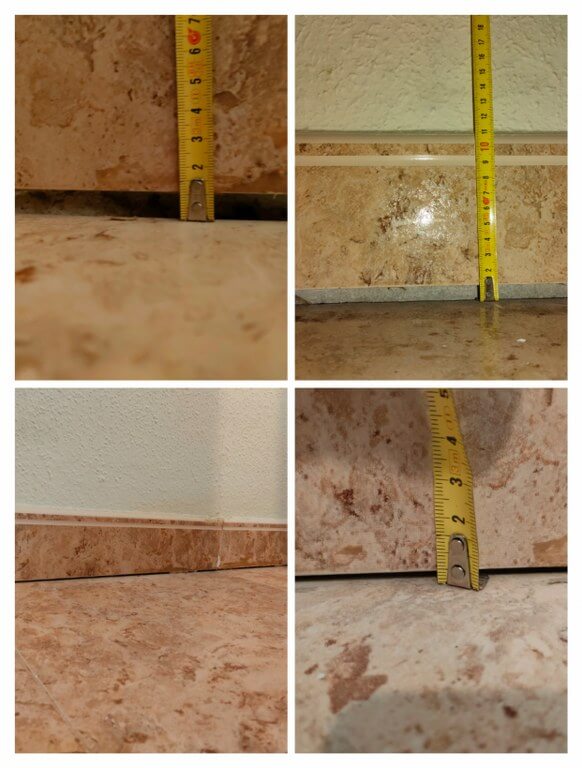

    A patologia observada é o afundamento de parte da laje em 3 divisões, com uma queda de até 2 - 3 cm.

    A causa das patologias pode ser devida à deterioração dos elementos da laje de pavimento.

    A área de intervenção consistiu no enchimento de 55 m3 da câmara sanitária e na injeção de 70 m2 sob a laje de pavimento.

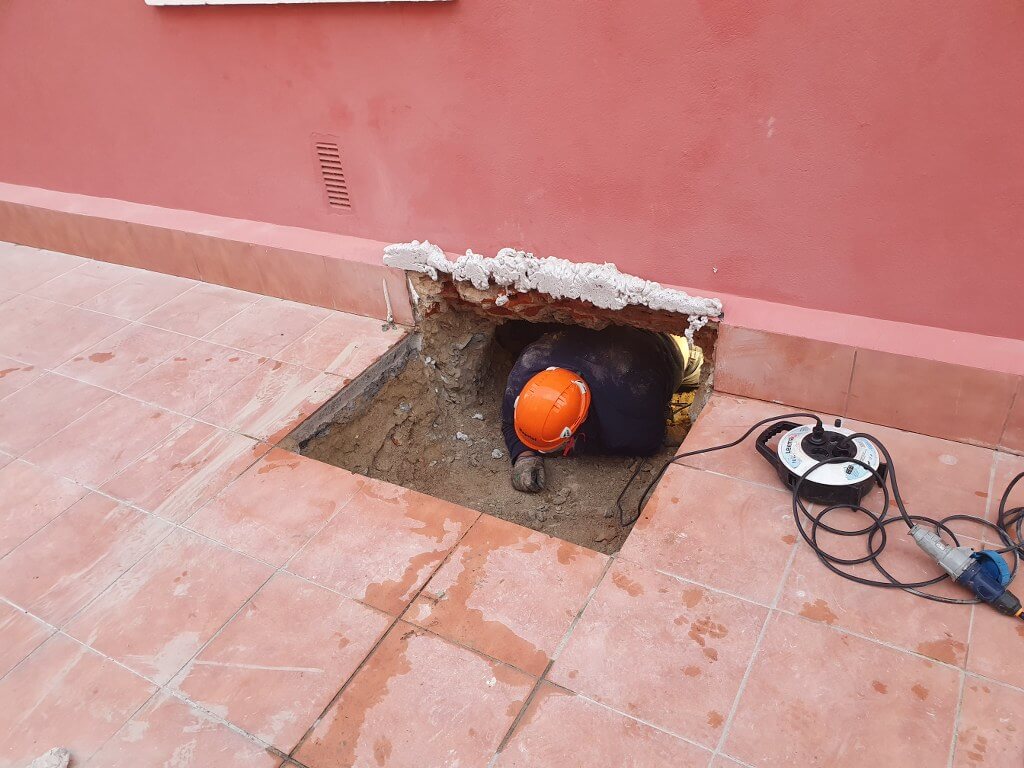

    As injecções foram realizadas através da introdução de cânulas a partir dos orifícios de acesso à câmara sanitária. As cânulas de injeção têm 1, 2, 3 e 4 metros de comprimento.

    A intervenção na parte da laje sanitária descrita acima foi efectuada como se mostra abaixo.

    Zona de intervenção

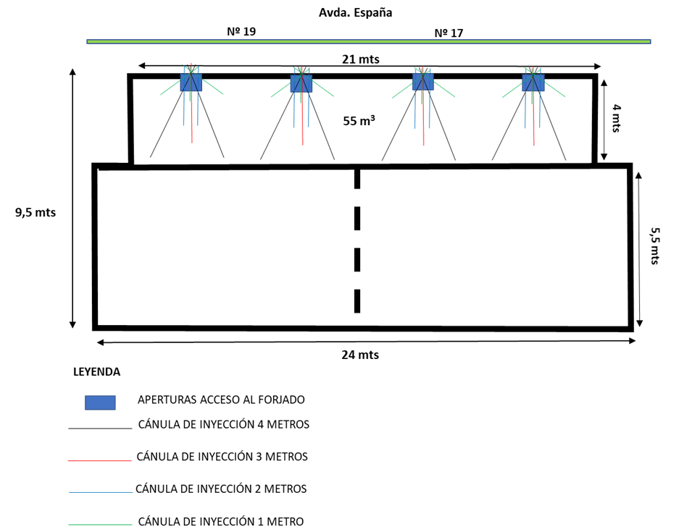

    FIG.1: Planta da casa. Zona tratada da laje sanitária

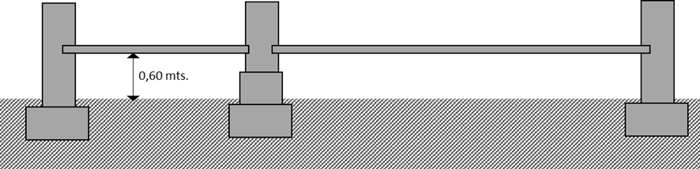

    Secção da laje tratada.

    FIG.2: Secção da laje tratada.
