A consolidação e levantamento do terreno realizado no C/ de la Pagesia s/n, Polígono Industrial La Bastida de Rubí (BARCELONA), em Julho de 2013, envolveu injecções de resina no solo de fundação subjacente para cerca de 1.350 metros quadrados de pavimento.
PROBLEMA
Presença de uma camada de aterro com aproximadamente 3,5 metros de espessura e localizada a uma profundidade de 2,5 metros, insuficientemente compactada.
Porque é que a solução Uretek foi escolhida:
- Rapidez: planeamento e calendarização cuidadosos dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo;
- Preços competitivos;
- Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, sem sujidade ou produção de resíduos;
- Monitorização laser de alta precisão: tanto durante como após a intervenção, os trabalhos foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado;
- Aplicação da tecnologia exclusiva Uretek Cavity Filling® que, graças à injeção de resina expansiva Uretek Geoplus® com a sua elevada capacidade de expansão, compacta o solo e estabiliza as estruturas;
- Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta substâncias no solo ou aquíferos presentes.
A SOLUÇÃO
Dada a necessidade de consolidar o terreno em profundidade e levantar o pavimento até 20 cm, juntamente com a exigência de interromper o menos possível o funcionamento normal da logística do armazém, optámos por uma tecnologia cujas características são de baixa invasividade e alta rapidez de execução: Uretek Deep Injections® com injecções de resina expansiva Uretek Geoplus®.
A intervenção foi levada a cabo em duas fases:
1ª FASE - Compactação em profundidade: injecções colunares até 6,0 metros abaixo do pavimento para melhorar as características geomecânicas do solo.
2ª FASE - Levantamento do pavimento: por meio de injeções mais superficiais.
O resultado da intervenção foi verificado através da monitorização laser durante as injeções, assim como um controlo, através de medidores volumétricos e manómetros, da quantidade de resina injetada e da sua pressão de injeção. Além disso, foram realizados 10 testes penetrométricos.
Observações
As informações dos diferentes estudos geotécnicos realizados, juntamente com o levantamento topográfico realizado antes da nossa intervenção, determinaram o tratamento a ser efetuado, a quantidade de resina a injetar e o volume de solo a tratar sob as fundações.
Dadas as características da intervenção e a exigência de interromper o menos possível o funcionamento normal do edifício, esta revelou-se uma solução ideal pois carateriza-se por ser minimamente evasiva, rápida e sem produzir de resíduos. A intervenção, realizada pelos técnicos da Uretek em total autonomia, é um exemplo da eficácia desta técnica, juntamente com a rapidez de execução e flexibilidade operacional, num contexto delicado.
PROJECTO EM DETALHE
Localizado no c/ de la Pagesia s/n em Polígono Industrial La Bastida de Rubí (BARCELONA) com uma idade de 6 anos e uma superfície total de 60.000 metros quadrados. Apresenta fissuras e deformações no pavimento, com um assentamento médio de 5 cm e máximos de 20 cm.
De acordo com o levantamento topográfico efectuado, e como se pôde observar no edifício, o assentamento médio é de 5 cm, com máximos na área de escritórios de até 20 cm, possivelmente devido à existência de uma camada de aterro antrópico com uma compactação muito baixa, entre 2,5 e 6 metros de profundidade, como indicado pelos estudos geotécnicos fornecidos.
A tecnologia aplicada, com patente europeia nº 0851064 propriedade da empresa Uretek, permitiu a compactação profunda do solo através da injecção de resinas de poliuretano com alta pressão de expansão, que transmitiram ao terreno uma pressão de compactação que resulta num aumento da capacidade de carga e a levantamento do pavimento.

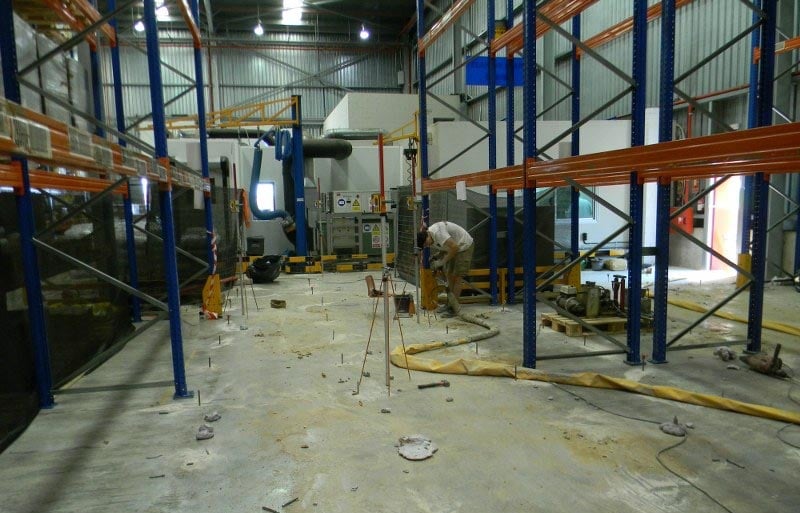

As injecções, a fim de cobrir todo o volume de solo a ser tratado, foram realizadas colocando tubos de injecção até 6 metros de profundidade, tratando a camada menos consolidada. Posteriormente, por meio da técnica de Floor Lift, foi efectuada a injecção mais superficial, que permitiu elevações até 20 cm (ver fotografia abaixo), e o nivelamento total do pavimento na área de armazenamento.
As injecções, a fim de cobrir todo o volume de solo a ser tratado, foram realizadas colocando tubos de injecção até 6 metros de profundidade, tratando a camada menos consolidada. Posteriormente, por meio da técnica de Floor Lift, foi efectuada a injecção mais superficial, que permitiu elevações até 20 cm (ver fotografia abaixo), e o nivelamento total do pavimento na área de armazenamento.
A melhoria média obtida no volume do solo tratado é de aproximadamente 80%.
A fiabilidade do procedimento de cálculo adoptado foi verificada através de experiências levadas a cabo comparando os resultados teóricos com testes de penetrometria estática comparativos realizados em locais específicos.
