Situado no complexo da C/ Tabladilla do Departamento de Agricultura da Junta da Andaluzia, foi construído em 1929. É um edifício utilizado como parque de estacionamento com uma fundação de brita, areia e cimento com uma profundidade de 84 cm apoiada numa camada de areia e brita de 57 cm de espessura, com um nível de suporte de -1,7 m de acordo com as provas iniciais.
PROBLEMA
Um aumento de cargas devido à instalação de 2 postos de transformação numa esquina produziu um assentamento diferencial no terreno de fundação que não era admissível para a estrutura.
Porque é que a solução Uretek foi escolhida:
- Rapidez: planeamento e calendarização cuidadosa dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo;
- Preços competitivos;
- Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, não produziu sujidade ou resíduos;
- Monitorização laser de alta precisão: tanto durante como após a intervenção, os trabalhos foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado;
- Aplicação da tecnologia exclusiva Uretek Deep Injections® que, graças à injeção de resina expansiva Uretek Geoplus® com elevada capacidade de expansão, compacta o solo e estabiliza as estruturas.
- Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta resíduos no solo ou nos aquíferos presentes.
SOLUÇÃO
Desde o início, o arquiteto responsável pelo projeto definiu como solução uma tecnologia que já tinha aplicado num outro edifício do mesmo complexo, uma tecnologia pouco invasiva e de rapidez de execução: Uretek Deep Injections® com injeções de resina expansiva Uretek Geoplus®.
A intervenção foi efetuada em duas fases:
- 1ª FASE - Compactação superficial: injeções ao nível do apoio da fundação para melhorar as caraterísticas geomecânicas do terreno e preencher os vazios entre a fundação e o solo.
- 2ª FASE - Consolidação profunda: injeções efetuadas a cinco (5) níveis de profundidade no volume de solo afetado pelas cargas.
- 3ª FASE - Consolidação em profundidade por meio de injeções colunares até uma profundidade de -7m na zona mais afetada.
O resultado da intervenção foi verificado através de monitorização laser durante as injeções, bem como um controlo, através de medidores volumétricos e manómetros, da quantidade de resina injetada e da sua pressão de injeção.
Observações:
Antes da fase de projeto, foi realizado um estudo geotécnico completo. Em coordenação com os responsáveis do projeto, que tinham experiência anterior na sustentação de um outro edifício da mesma dimensão usando esta tecnologia, a intervenção foi definida e realizada pelos técnicos da Uretek com total autonomia. É um exemplo da eficácia desta técnica, juntamente com a rapidez de execução e a flexibilidade operacional, num contexto delicado.
O PROJETO EM DETALHE

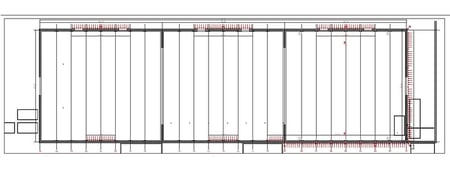

Os trabalhos de recompressão e consolidação realizados no edifício 5 do Ministério Regional da Agricultura consistiram na injeção de resina no terreno de fundação ao longo de 121 metros lineares sob as sapatas de fundação contínua. Esta intervenção foi efetuada de forma contínua na zona mais afetada e pontualmente no resto do edifício.
Em termos gerais, o terreno é constituído por argilas castanhas de consistência muito mole a mole até aos 8,5 m, seguidas de siltes arenosos de consistência firme. As argilas, que constituem o suporte das fundações, têm um elevado potencial expansivo.

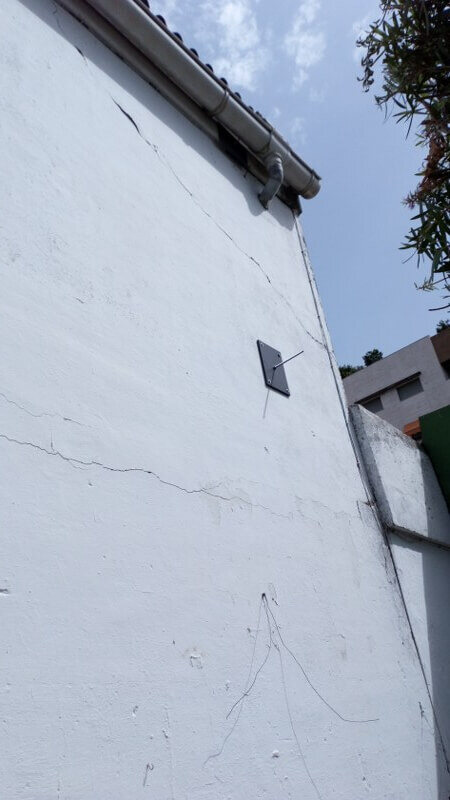

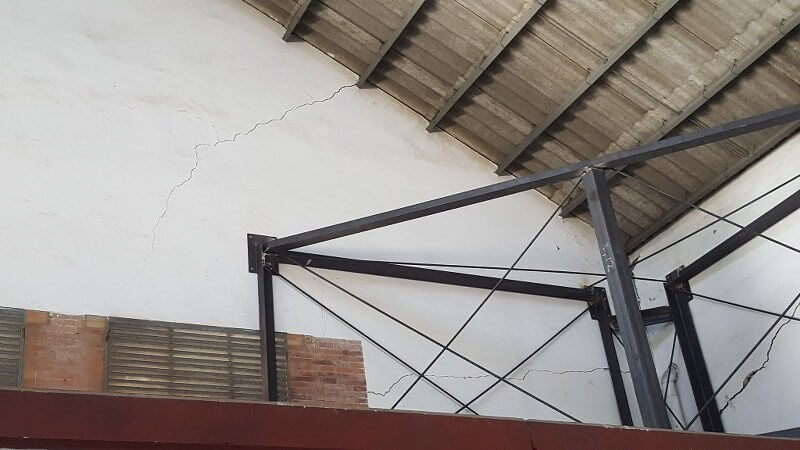

Antes da instalação dos postos de transformação (um exterior e outro interior num dos cantos) não existia qualquer patologia, pelo que a instalação dos postos de transformação implicou um abatimento maior na zona afetada do que no resto do edifício. Este assentamento diferencial foi inaceitável para a estrutura, provocando a fissuração.
A tecnologia aplicada, protegida pela patente europeia n.º 0851064 da empresa Uretek, permitiu a densificação em profundidade do terreno através da injeção de resinas de poliuretano com elevada capacidade de expansão que, expandindo-se, transmitiram ao volume sólido à sua volta uma ação de compactação que provoca um aumento da capacidade de carga.

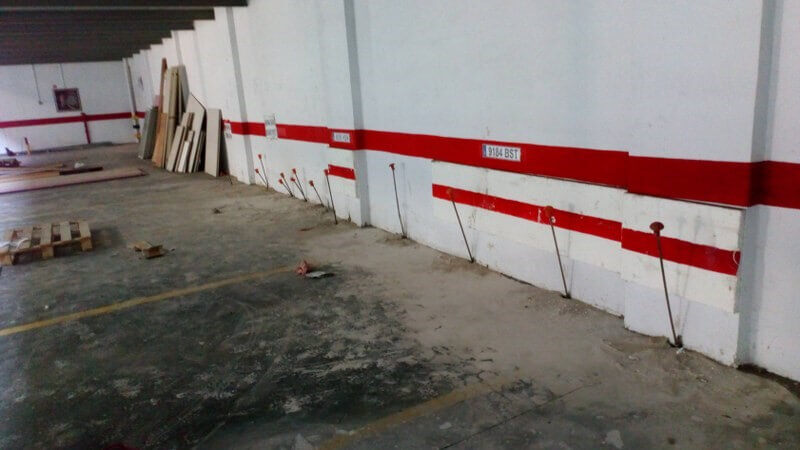

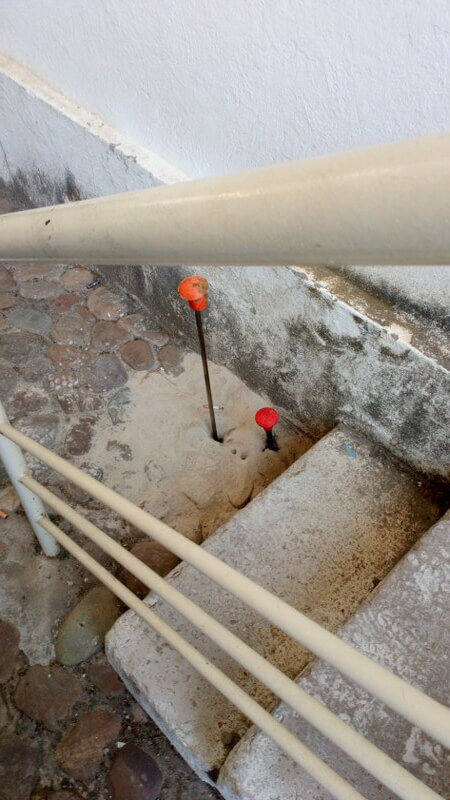

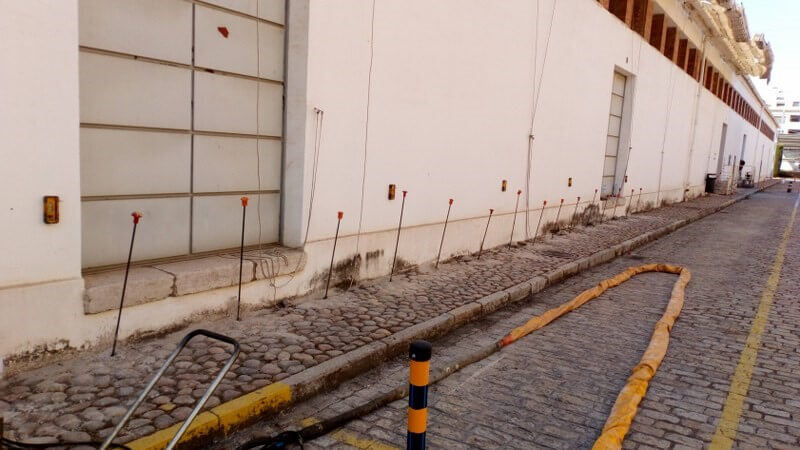

As injeções, de forma a cobrir todo o volume de solo a tratar, foram realizadas através da colocação de tubos de injeção alternados a diferentes profundidades, doravante designados por “níveis”. O plano de intervenção consistiu em injetar no volume de solo nos primeiros cinco (7) metros abaixo do nível do suporte da fundação.

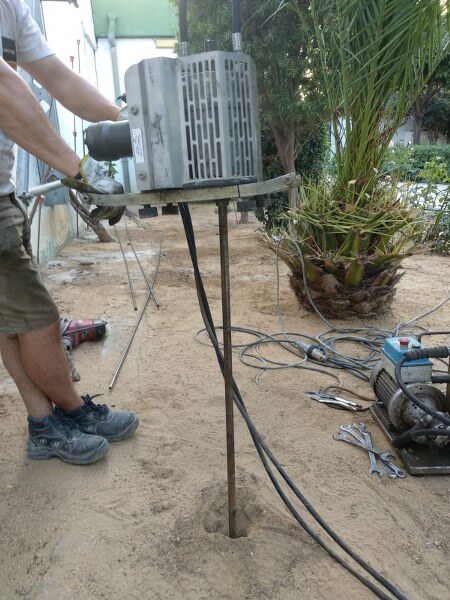

O Departamento Técnico da Uretek, após uma inspeção minuciosa do edifício e depois de analisar a documentação fornecida, estudou em coordenação com os autores do projeto a solução para resolver o problema da patologia. A melhoria calculada, que pode ser medida in situ com um ensaio de penetração dinâmica executado a uma distância do eixo da fundação de cerca de 0,50 m, é representada em termos de resistência penetrométrica à ponta qc.
Como se pode observar no gráfico comparativo seguinte de um dos ensaios de penetração dinâmica do tipo DPM30 efetuados, a melhoria da resistência penetrométrica por ponta do terreno é apreciável.
