Impermeabilização da frente de escavação de um supermercado

    LOCALIZAÇÃO: Hipermercado COOP Dielsdorf - Suíça
    ANO: 2011

    PROBLEMA

    Risco de infiltração de água a partir das fundações.

    SOLUÇÃO

    Impermeabilização do solo com injeções de resina de poliuretano Idro CP200.

    O hipermercado COOP em Dielsdorf, no cantão de Zurique, na Suíça, foi construído há cerca de 30 anos. O edifício tem apenas um piso acima do nível do solo e assenta num terreno de cascalho e lodo.

    PROBLEMA

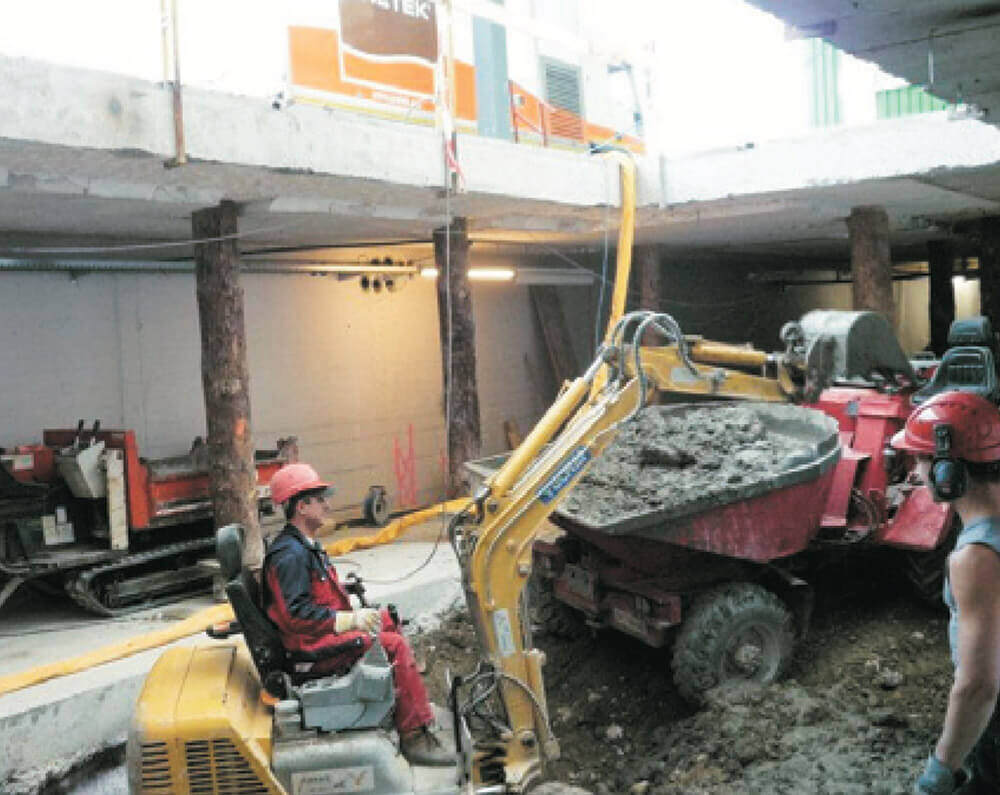

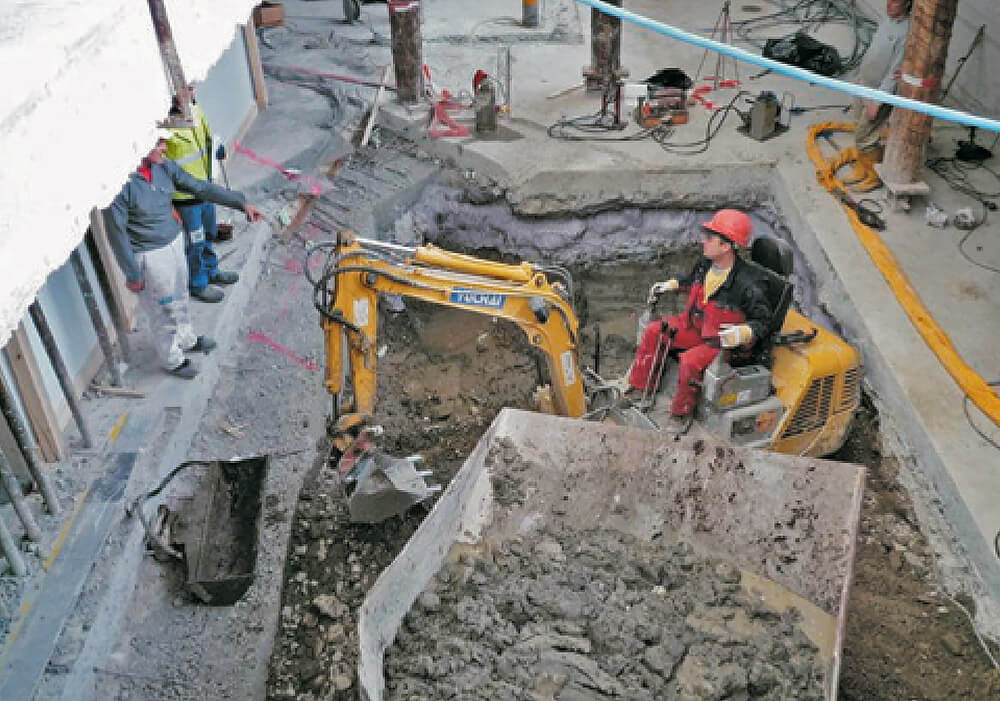

    Para a construção do novo foso para empilhadores, foi necessário efetuar uma escavação de mais de 2 metros de profundidade. Dada a presença de um lençol freático pouco profundo, logo abaixo do intradorso da laje de fundação, foi necessário reduzir consideravelmente a permeabilidade do solo para conter ao máximo a infiltração de água.

    Porque foi solução Uretek escolhida:

    • Rapidez: planeamento e calendarização cuidadosos dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo;
    • Preços competitivos;
    • Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, sem sujidade ou produção de resíduos;
    • Monitorização laser de alta precisão: tanto durante como após a intervenção, as actividades foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado;
    • Aplicação da resina Idro CP200 produzida em exclusivo para a Uretek, com características mecânicas comparáveis às das argamassas de assentamento normais, não descolora e é impermeável;
    • Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta substâncias no solo ou aquíferos presentes.

    SOLUÇÃO

    Após um exame cuidadoso das características do terreno, foi decidido utilizar a resina especial de poliuretano de dois componentes Idro CP 200.

    O trabalho foi dividido em 3 fases:

    • Fase 1: antes de iniciar as operações de escavação, realizámos injeções colunares verticais em torno dos lados da vala planeada.
    • Fase 2: realizámos em seguida novas injeções colunares verticais para impermeabilizar a futura superfície horizontal.

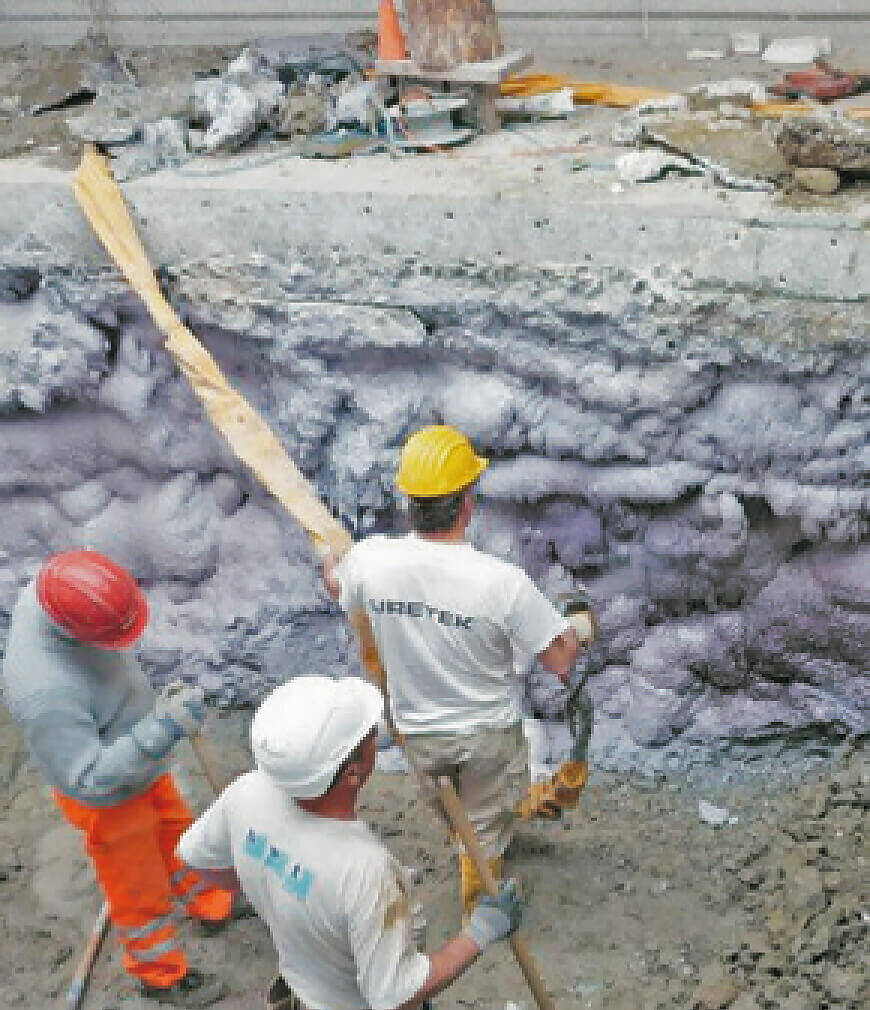

    • Fase 3: finalmente, bloqueamos as infiltrações de água residuais que possam ocorrer durante as operações de escavação, pulverizando a resina diretamente sobre as paredes da escavação.

    Observações:

    As injeções do tipo "colunar" ou "em coluna" são efetuadas a partir da profundidade máxima de injeção prevista, extraindo progressivamente a cânula de injeção durante o fornecimento da resina. A extração cânula é efetuada a uma velocidade controlada graças à ajuda de um extrator hidráulico.

    O PROJECTO EM DETALHE

    A resina Idro CP 200

    É uma resina de dois componentes fabricada exclusivamente para a Uretek que é injetada no estado líquido quando já se encontra na fase de reação. Num tempo entre 30 e 60 segundos completa a sua expansão, aumentando de volume até um máximo de 2,5 vezes e em 24 horas adquire as suas características mecânicas definitivas. A sua pressão máxima de expansão, em condições de confinamento máximo, está limitada a cerca de 200 kPa e diminui durante a expansão.

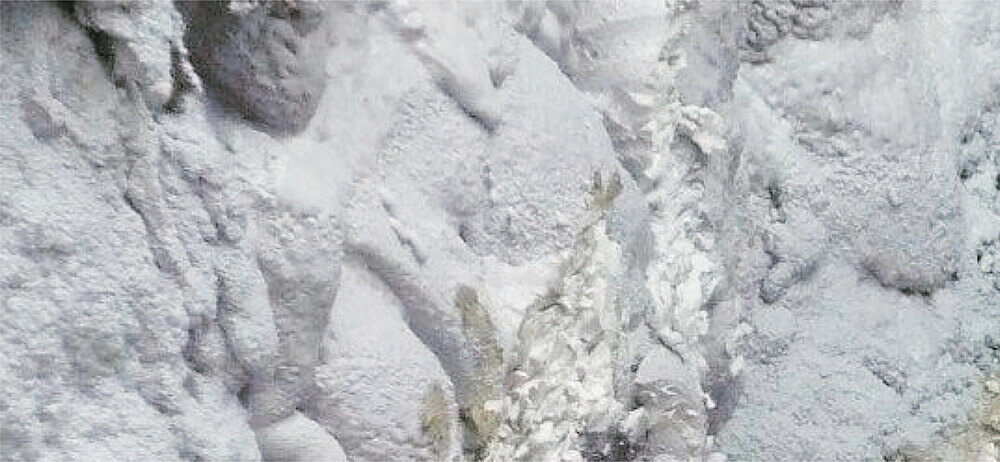

    • Características físico-químicas: a resina expandida é uma espuma de poliuretano de células fechadas, de dois componentes, que tem um peso específico inferior ao da água. O coeficiente de permeabilidade é igual a 10-9 m/s e a viscosidade média, antes da expansão, situa-se entre 200 e 300 mPa.sa 20°C.
      Medimos um grau de expansão, ou seja, o aumento de volume após a reação em relação ao estado líquido inicial, igual a 2,5 em condições livres. Durante o aumento de volume, à medida que as condições de confinamento variam, desenvolve-se uma pressão de expansão, que diminui de 200 kPa para 20 kPa.
    • Grau de absorção: para efetuar o teste, imergimos uma amostra em água (1,25 m de profundidade) a 20° durante sete dias. Em todos os casos testados, a flutuabilidade variou menos de 1% e as variações dimensionais da amostra foram insignificantes.
    • Durabilidade ao longo do tempo: o produto garante uma excelente durabilidade ao longo do tempo, visto ser da família do poliuretano. O fabricante garante a estabilidade do produto durante 60 anos.

    O trabalho

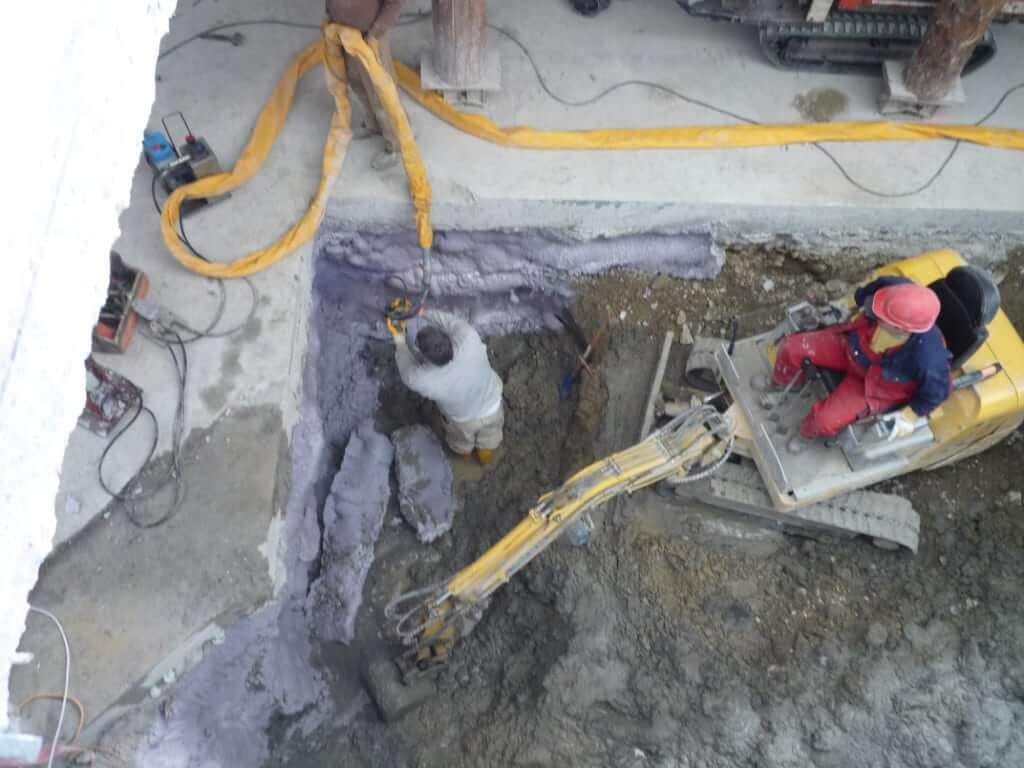

    O objetivo era reduzir consideravelmente a permeabilidade do solo arenoso até ao ponto em que pudesse ser escavado com bombas de drenagem normais. Começámos por fazer injeções de resina, sob a forma de "coluna", à volta do quadrilátero do poço e depois fizemos o "tampão" do fundo. Este último exigiu injeções em coluna fechada que, partindo do nível de -1 metro do fundo da escavação previsto no projeto (-3 metros do pc), atingiram cerca de 10 cm acima do nível do próprio fundo da escavação. Desta forma, isolámos tanto as paredes como o fundo da escavação da entrada de água, criando uma espécie de tanque de baixa permeabilidade.

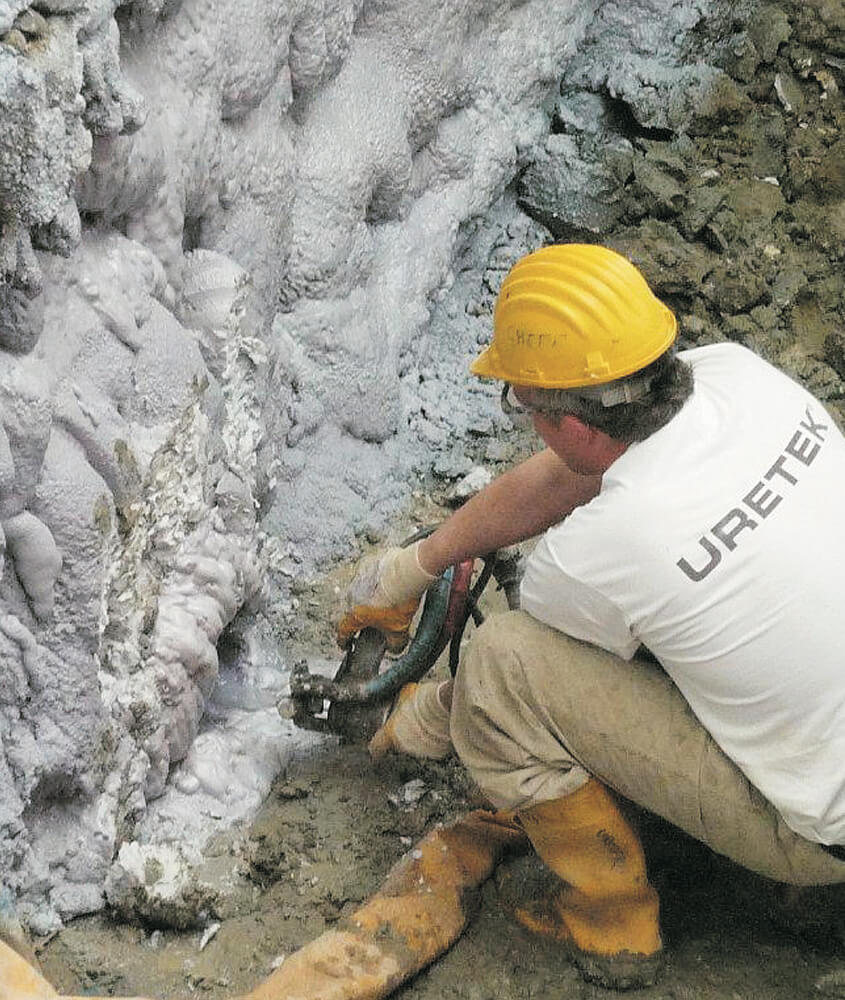

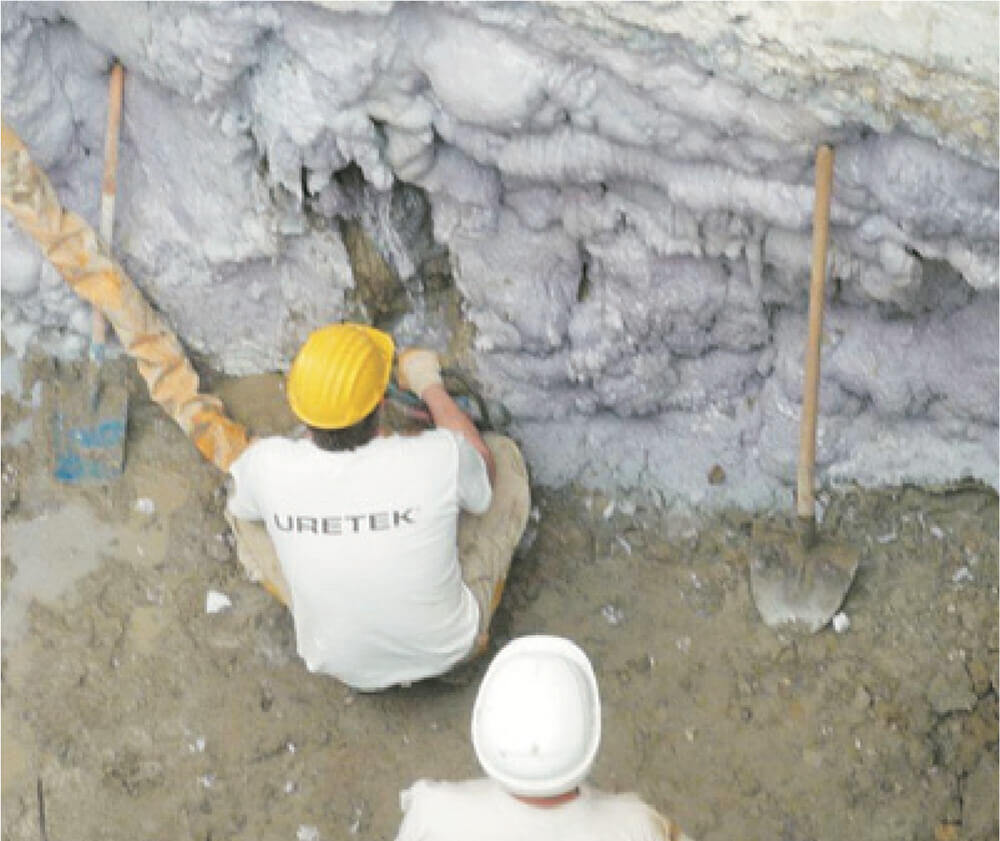

    Finalmente, durante o progresso dos trabalhos de escavação, bloqueámos rapidamente as entradas de água mais consistentes, pulverizando a resina diretamente na parede da escavação. A intervenção foi um sucesso total e satisfez plenamente as expectativas do cliente, que solicitou posteriormente uma nova proposta para uma intervenção com características semelhantes.

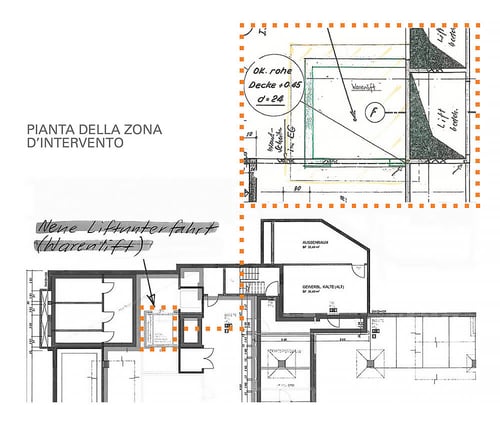

    Plano da zona de intervenção
