Estabilização de uma via ferroviária SNFC

Em 2015, as condutas de betão que continham os cabos HT foram escavadas por uma máquina de microtunelagem sob a via-férrea da linha SNFC que liga Bordéus a Hendaye. Ao fim de alguns meses, todos os sistemas situados na plataforma ferroviária detetaram anomalias que revelaram uma descompressão do solo, com a criação de cavidades e micro-cavidades suscetíveis de representar um risco de abatimento. Este fenómeno teve um impacto sobre o conjunto balastro/travessas/carril, que era conveniente melhorar previamente.

PROBLEMA

A dificuldade consistia em manter o funcionamento normal de uma das linhas ferroviárias mais movimentadas da Nova Aquitânia.

Porque é que a solução Uretek foi escolhida:

Rapidez: planeamento e calendarização cuidadosos dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo;

Preços competitivos;
Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, sem sujidade ou produção de resíduos;
Monitorização laser de alta precisão: tanto durante como após a intervenção, os trabalhos foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado;
Aplicação da tecnologia exclusiva Uretek Deep Injections®, que graças à injeção de resina expansiva Uretek Geoplus® com elevada capacidade de expansão, compacta o solo e estabiliza as estruturas.
Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta substâncias no solo ou aquíferos presentes.

SOLUÇÃO

Não invasiva e não destrutiva, a técnica proposta pela Uretek foi validada pela SNFC porque respondia perfeitamente aos constrangimentos operacionais e aos imperativos técnicos.

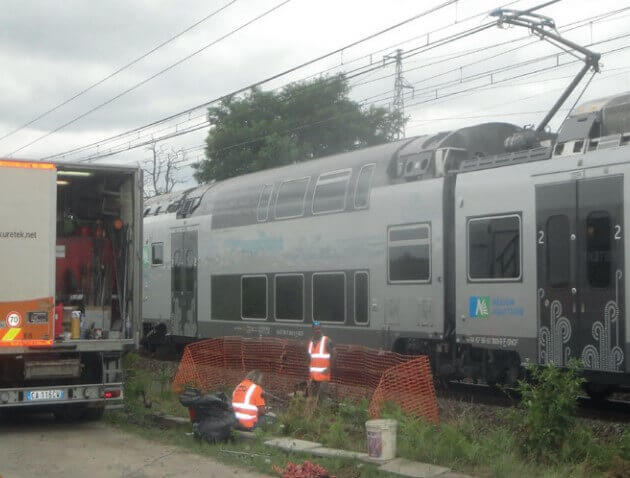

A intervenção Uretek têm um impacto muito limitado no tráfego da linha graças ao procedimento Uretek Deep Injections®.

O PROJECTO EM DETALHE

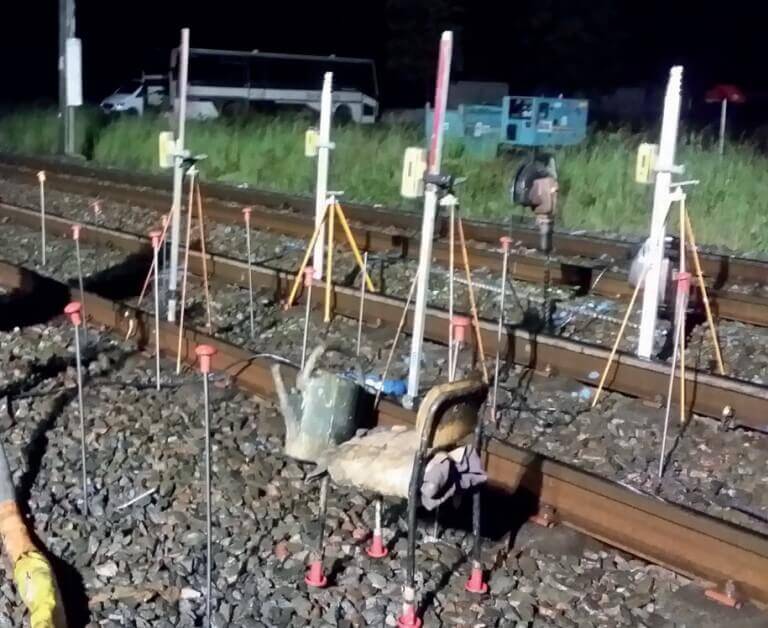

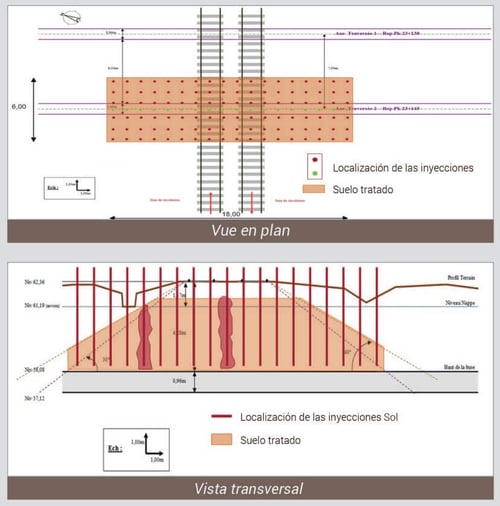

As equipas da Uretek intervieram numa área de 108 metros quadrados a uma profundidade de 5 metros. Este método consiste em injetar resina expansiva no solo, que se espalha preenchendo as cavidades antes de se expandir para compactar o solo.

A eficácia do tratamento foi imediata, foram necessárias apenas 4 noites e 1 dia para consolidar a travessa.

Todos os trabalhos foram integrados no planeamento da SNFC, de modo a respeitar as condições de tráfego e a evitar o impacto na atividade comercial.

Volume tratado: 500 m3
Injeção: até 5 m de profundidade (máx.)
Natureza do solo:
- De 0,40 a 0,70 m de profundidade: zona de charneca com vegetação.
- De 0,80 a 1,5/2,5: areia fina ocre ferruginosa, PI 1,96 MPa, E 12,0 MPa
- A -4,50 m: areia fina castanha ocre, PI 1,60 a 2,50 MPa, E 17,3 a 27,8 MPa
- A -9,5 m: areia fina bege com fraca compactação PI 1,02 a 1,07 MPa, E 9,7 a 13,4 MPa
- A -17,75 m: areia fina bege reconhecida, PI 2,23 a 3,56 MPa, E 13,7 a 29,1 MPa
