Estabilização do muro de contenção de um conjunto habitacional

    LOCALIZAÇÃO: Leioa (Bizkaia)
    ANO: 2023
    DURAÇÃO DA INTERVENÇÃO: 2 dias
    ÁREA TRATADA: 12 ml de muro de contenção.

    O PROBLEMA

    Instabilidade do muro de contenção do terreno de aterro.

    A SOLUÇÃO

    Estabilização de um muro de contenção com a instalação de micro âncoras com resina expansiva Uretek Geoplus® - Tecnologia Microanchors®.

    A intervenção de estabilização de um muro de contenção através da instalação de tirantes e de injeções expansivas numa urbanização em Leioa (Bizkaia) foi necessária para estabilizar o muro em questão e contrariar os impulsos horizontais provocados pelo peso terreno atrás do mesmo.

    O PROBLEMA

    Devido ao impulso horizontal do terreno que resulta dos aterros estruturais da urbanização, verificou-se instabilidade do muro, principalmente na zona das cabeceiras, com uma separação de 3 a 4 cm entre o muro e o pavimento da zona de urbanização.

    Porque é que a solução Uretek foi escolhida:

    • Rapidez: planeamento e calendarização cuidadosos dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo.
    • Preços competitivos.
    • Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, sem sujidade ou produção de resíduos.
    • Monitorização laser de alta precisão: tanto durante como após a intervenção, as actividades foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado.
    • Aplicação da tecnologia exclusiva Uretek Microanchors®: injeção de resinas especiais de expansão na parede para a estabilizar.
    • Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta substâncias no solo ou aquíferos presentes.

    A SOLUÇÃO

    Para solucionar o problema, optámos por uma tecnologia cujas características se caracterizam pelo seu carácter pouco invasivo e pela rapidez de execução: Uretek Microanchors® com injeções de resina expansiva Uretek Geoplus® e execução de ancoragens.

    Os Microanchors® estão registados sob a patente europeia n.º EP 3 749 807.

    São constituídos por:

    • Tubos de injeção de aço INOX com um diâmetro externo de 12 mm e 0,95 mm de espessura.
    • Fios de aço harmónicos com um diâmetro de 4 e 5 mm com um número variável de fios.
    • Resina expansiva Uretek Geoplus.

    O PROJECTO EM DETALHE

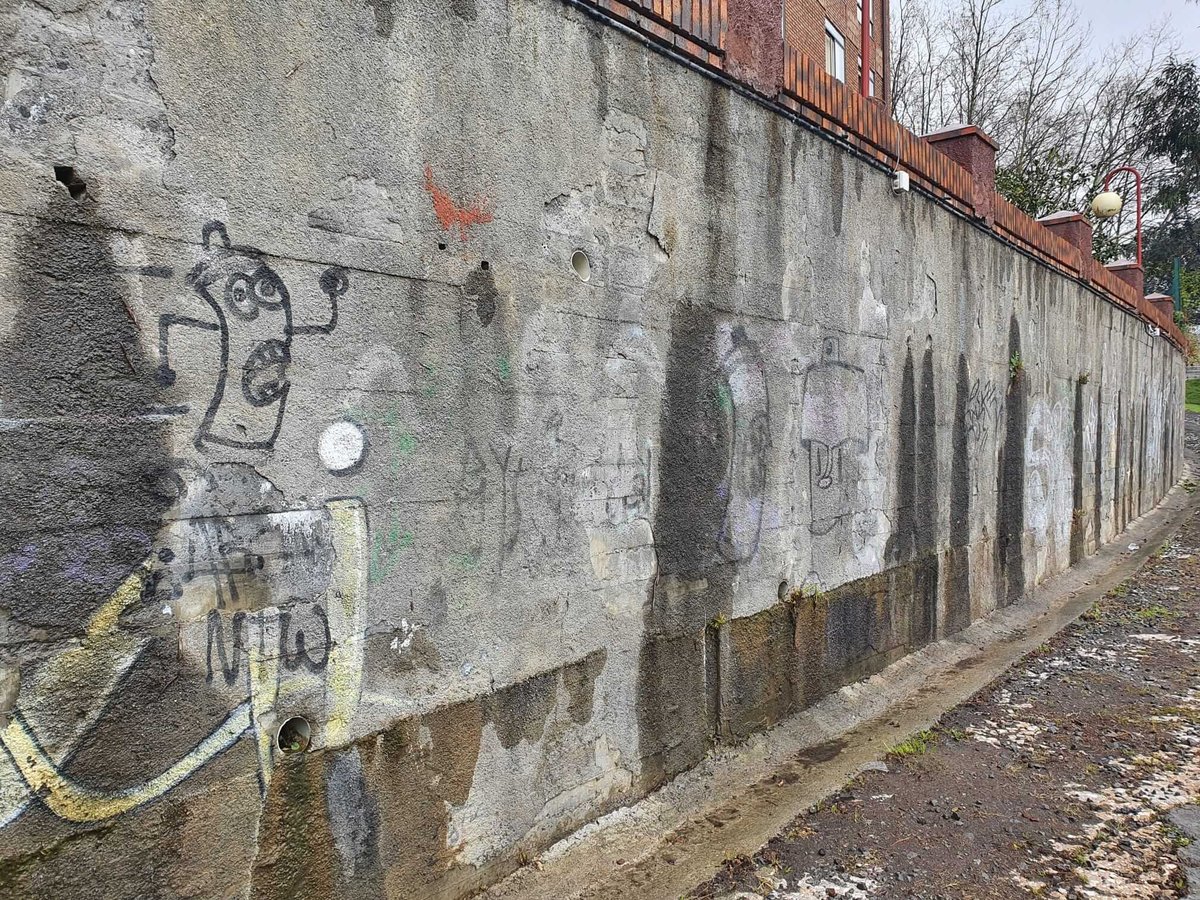

    Trata-se de um muro de contenção situado nas traseiras do terreno, que confina com uma zona de jardim. Está virado para sudeste. Foi construído em 1978.

    O muro é de betão armado. Tem um comprimento aproximado de 40 ml. e uma altura máxima de 2,9 metros, mais 0,7 m de muro de jardim. Tem uma forma curva, adaptando-se à planta das habitações. Está a mais de 6 metros de distância dos edifícios. O objetivo do muro é suportar os materiais do aterro efetuado para corrigir o declive original do terreno.

    A espessura do muro é de 0,45 m. na zona superior (medição direta), e até 0,80 m. na zona inferior (obtida a partir das perfurações), e é fundado diretamente através de uma sapata contínua. Existe um sistema de drenagem com tubos de PVC que percorrem a espessura do muro.

    A zona afetada do muro tem 12 m de comprimento e 2,9 m de altura. As principais patologias observadas durante a inspeção são as seguintes:

    • No pavimento, na zona superior, observam-se fissuras no aglomerado, orientadas perpendicularmente à direção do muro.
    • Separação entre o muro e o pavimento, afetando a caleira de drenagem. Esta separação aumenta na zona curva do muro, com uma abertura nalguns casos de 2-3cm, o que evidencia um ligeiro tombamento do muro.
    • Fissura no troço vertical do muro, coincidente com uma das fissuras do pavimento.

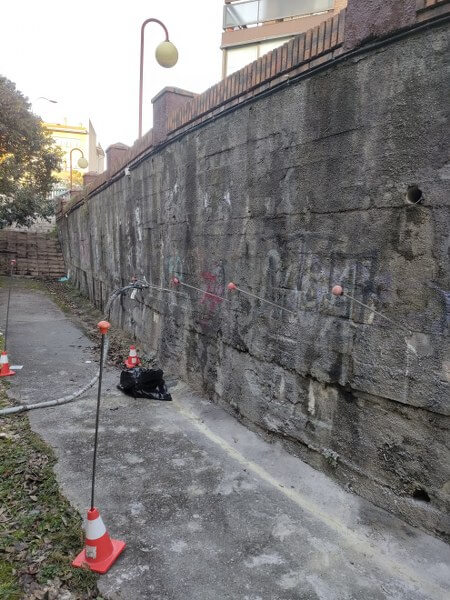

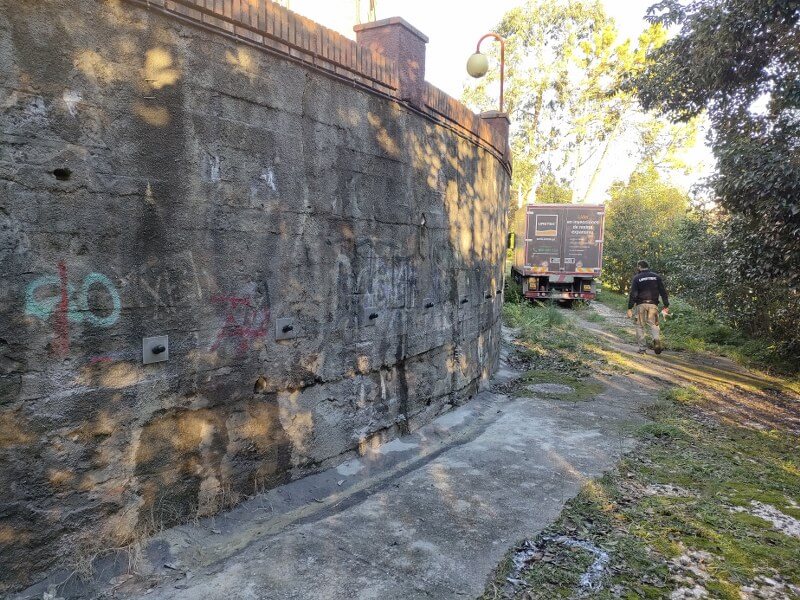

    A intervenção foi efetuada numa extensão de 12 ml de muro. Foram instalados 12 tirantes em linha, mais o tirante inicial de ensaio, espaçados de 1 metro. A inclinação situava-se entre 10 e 20º e o comprimento de 4,5 metros. A altura de instalação das microancoragens foi de 1,1 metros a partir da base do muro.

    O processo segue os seguintes passos:

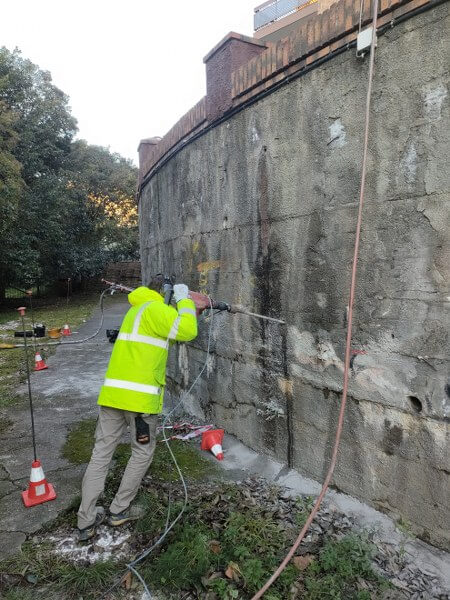

    • Perfuração por rotopercussão com um diâmetro de 26 mm e uma inclinação entre 15° e 20° em relação à horizontal no solo;
    • Instalação manual ou por percussão de ancoragens em aço até ao comprimento do projeto;

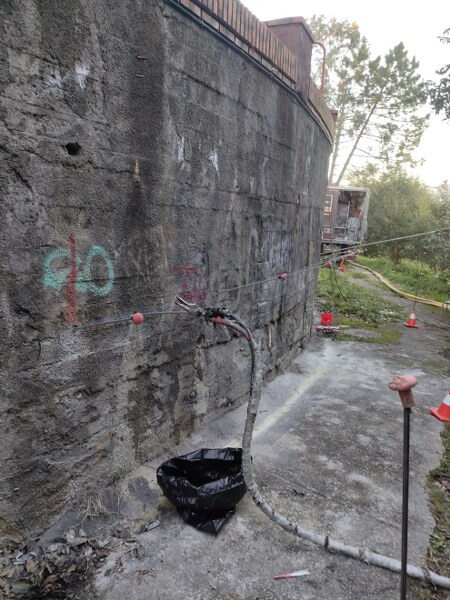

    • Injeção de ancoragens com resinas de poliuretano;

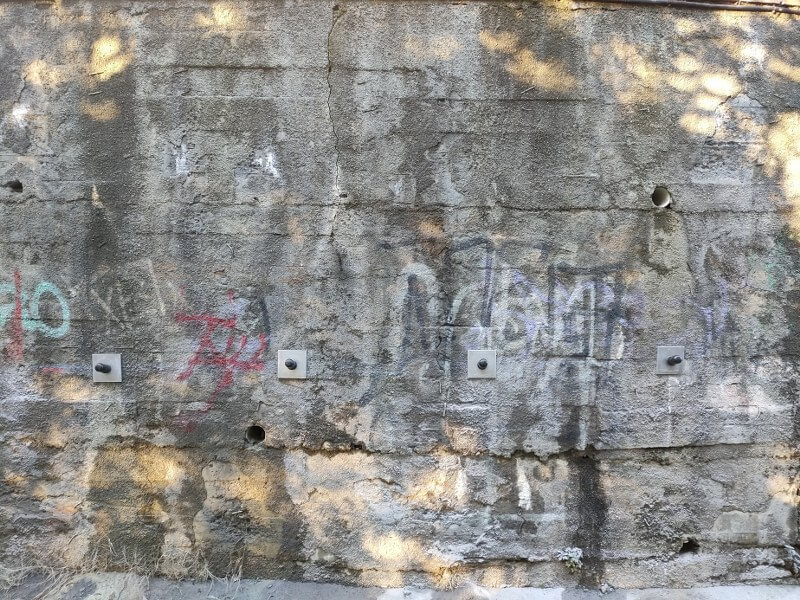

    • Tensionamento dos cabos até 70% da pressão de projeto e ancoragem da cabeça na superfície da parede. A tensão final aplicada a cada microancoragem foi de 17,50KN.

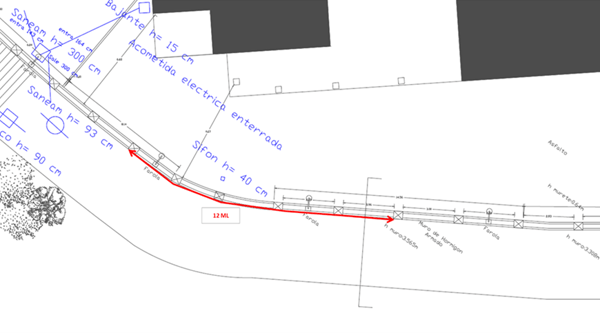

    Plano da zona de intervenção

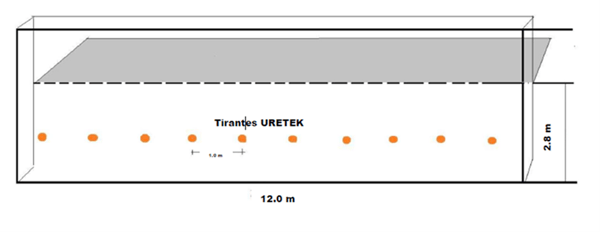

    Diagrama da parede
