Escoramento das fundações do edifício da Autoridade Portuária de Ferrol

A intervenção, efetuada por técnicos da Uretek em total autonomia, é um exemplo da eficácia desta técnica, aliada à rapidez de execução e flexibilidade operacional, num contexto delicado. O resultado foi confirmado pela realização de dois ensaios de penetração dinâmica em contínuo, confirmando a melhoria da resistência dinâmica do terreno.

O PROBLEMA

Trata-se de aumentar a capacidade de carga do terreno de fundação pertencente ao projeto de alterações dos escritórios da Autoridade Portuária de Ferrol - San Cibrao. O projeto de demolição e de execução está disponível para análise.

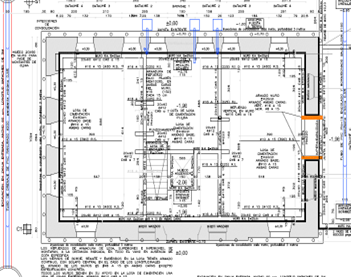

Planta do edifício

Porque é que a solução Uretek foi escolhida:

Rapidez: planeamento e calendarização cuidadosos dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo.

Preços competitivos.

Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, sem sujidade ou produção de resíduos.

Monitorização laser de alta precisão: tanto durante como após a intervenção, as actividades foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado.
Aplicação da tecnologia exclusiva Uretek Deep Injections® que, graças à injeção de resina expansiva Uretek Geoplus® elevada capacidade de expansão, compacta o solo e estabiliza as estruturas
Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta substâncias no solo ou aquíferos presentes.

A SOLUÇÃO

Os técnicos especializados da Uretek realizam a implementação dos trabalhos e a execução da intervenção, supervisionados diretamente “in situ” e/ou à distância pelos engenheiros do Gabinete Técnico.

A intervenção foi controlada em tempo real e de forma contínua, através de uma monitorização laser de alta precisão.

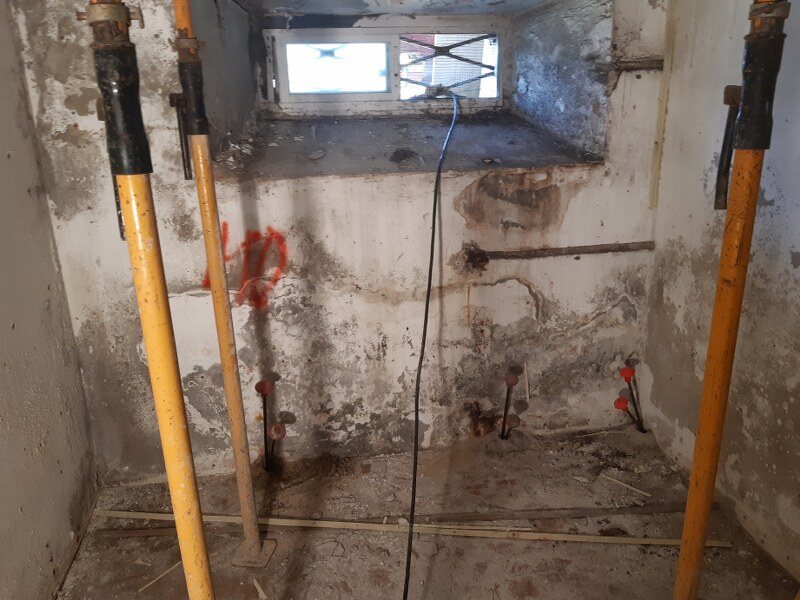

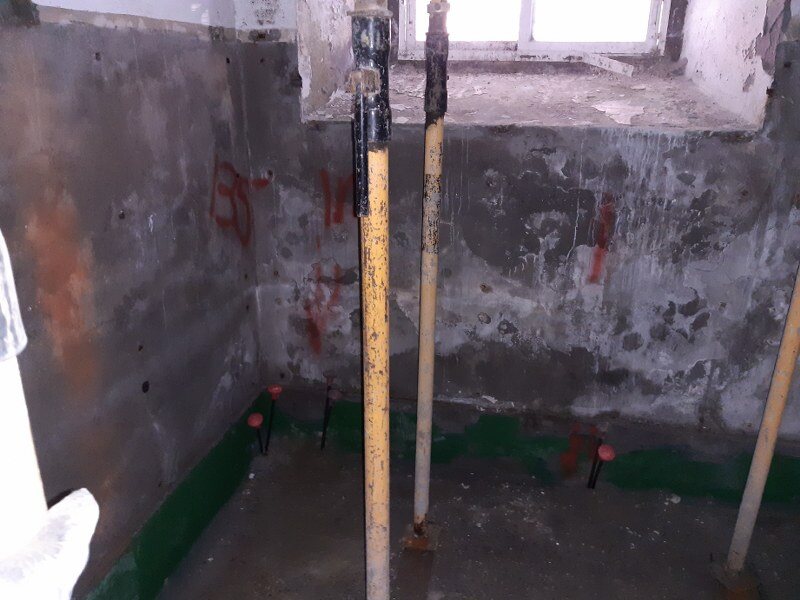

As injeções foram realizadas em profundidade em vários níveis, de modo a tratar uniformemente todo o volume significativo do terreno de fundação afetado pelas cargas o que determina a estabilidade do edifício.

De facto, cada ponto de injeção é continuado até que o princípio de elevação seja evidente, ou seja, até que os recetores laser que monitorizam a estrutura mostrem um movimento pouco percetível (décimos de milímetro).

O princípio da elevação é a prova da eficácia da intervenção, pois indica que o terreno de fundação atingiu um grau de compressão e de densificação não só superior ao contraste derivado das cargas sobrepostas, mas superior a este devido ao próprio “ato de iniciação da elevação”.

O PROJECTO EM PORMENOR

A execução dos furos de injeção é efetuada por meio de berbequins elétricos manuais de percussão rotativa com uma energia de impacto correspondente a um máximo de 12-14 Joules e uma frequência de 1.200-2.800 golpes/minuto. Este sistema de perfuração, amplamente testado em edifícios de grande valor, não transmite vibrações consideráveis às estruturas.

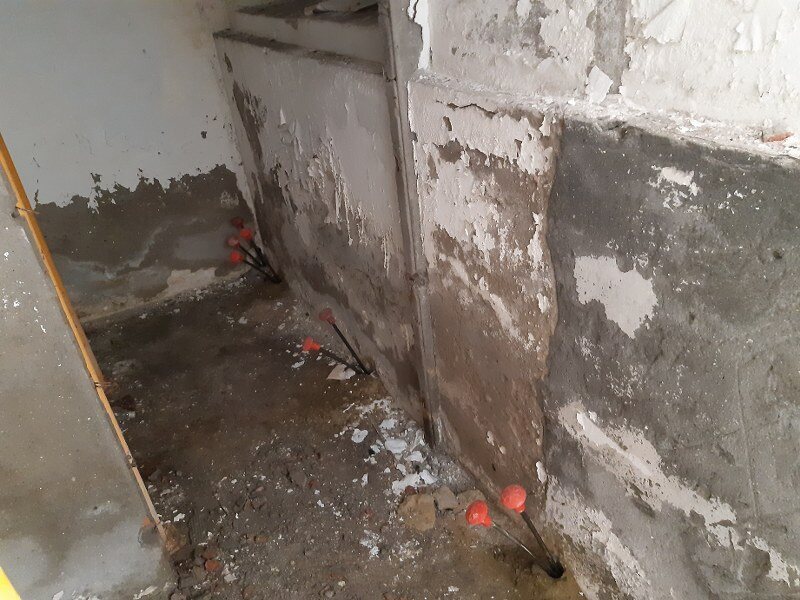

A fase de injeção é realizada através da utilização de uma pistola que, acoplando-se à boca do tubo de injeção, injeta a resina com elevada capacidade de expansão, previamente misturada numa câmara especial de pré-mistura no interior do tubo,

A utilização de equipamentos laser permite monitorizar constantemente o terreno e movimentos verticais durante a injeção.

A interrupção da injeção de resina é determinada pela ocorrência de uma das seguintes condições:

Elevação do terreno ou
O limite de pressão da bomba que injeta a resina no circuito primário, indicando o elevado grau de densificação obtido na combinação resina/solo.

Uma vez alcançada a igualdade entre as tensões verticais e horizontais existentes, a resina continua a sua ação expansiva, exercendo uma pressão vertical que se transmite à fundação e que se reflete nos recetores lasers como um deslocamento vertical da estrutura.

Neste caso, foi detetada uma elevação máxima de 1,0 mm.

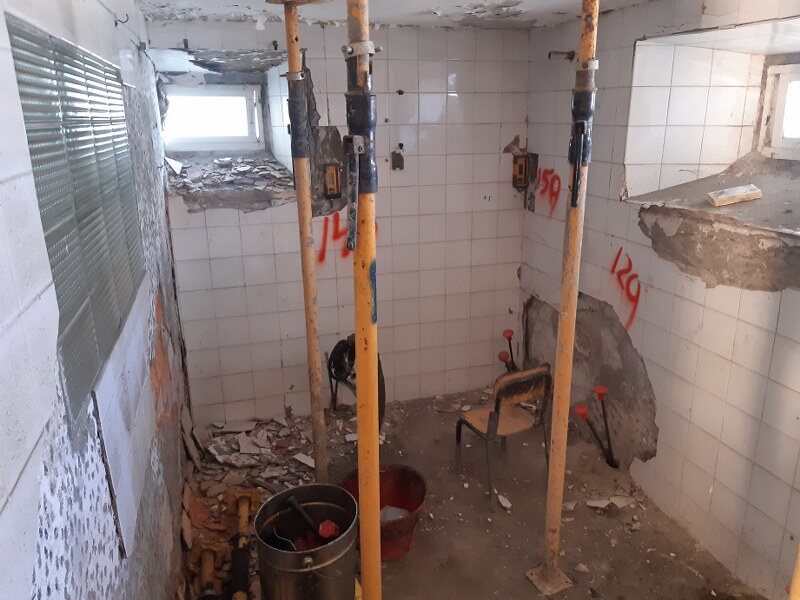

A intervenção foi efetuada sob 57 m de paredes estruturais, com uma duração inferior a 3 dias úteis.

MONITORIZAÇÃO E CONTROLOS

Monitorização por laser durante as injeções; evidenciando o início da elevação em cada ponto.

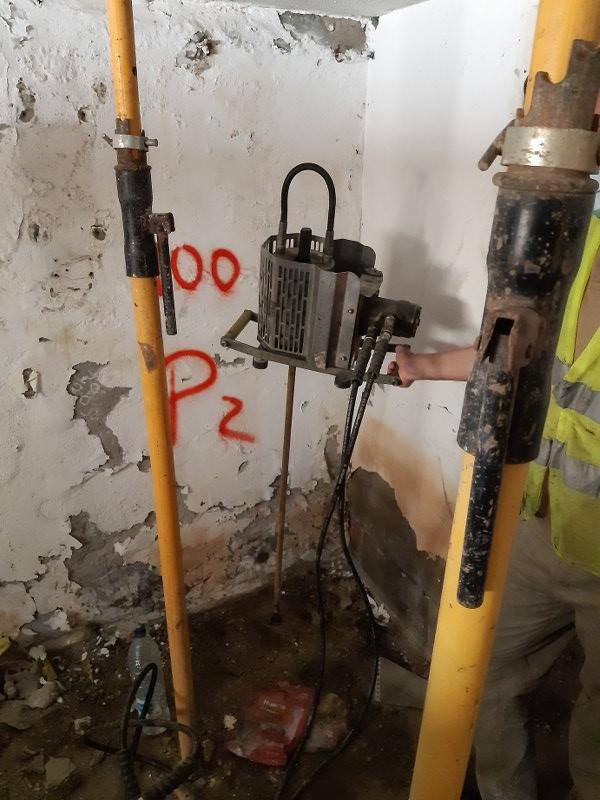

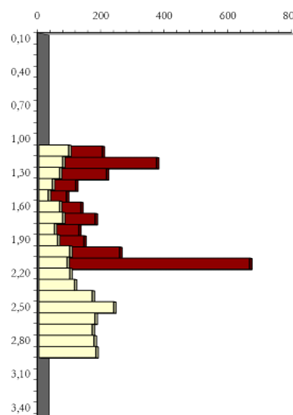

4 testes de penetração dinâmica (DPM30), 2 antes e 2 após a intervenção.
