A intervenção de consolidação foi realizada através da injeção de resina Uretek Geoplus em diferentes secções sob a plataforma, a fim de melhorar os parâmetros de resistência e deformabilidade. Foram tratadas cinco secções com uma superfície total de 260 m².
O PROBLEMA
Devido ao assentamento que se tinha verificado na plataforma, foi necessário efetuar uma intervenção para consolidar o terreno de fundação por baixo da plataforma.
Porque é que a solução Uretek foi escolhida:
- Rapidez: planeamento e calendarização cuidadosos dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo.
- Preços competitivos.
- Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, sem sujidade ou produção de resíduos.
- Monitorização laser de alta precisão: tanto durante como após a intervenção, as actividades foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado.
- Aplicação das tecnologias exclusivas Uretek Floor Lift® e Uretek Deep Injections® que, graças à injeção da resina expansiva Uretek Geoplus® com elevada capacidade de expansão compacta o solo e estabiliza as estruturas.
- Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta substâncias no solo ou aquíferos presentes.
A SOLUÇÃO

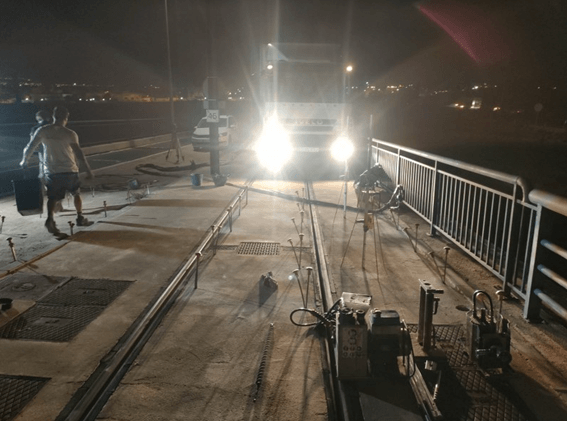

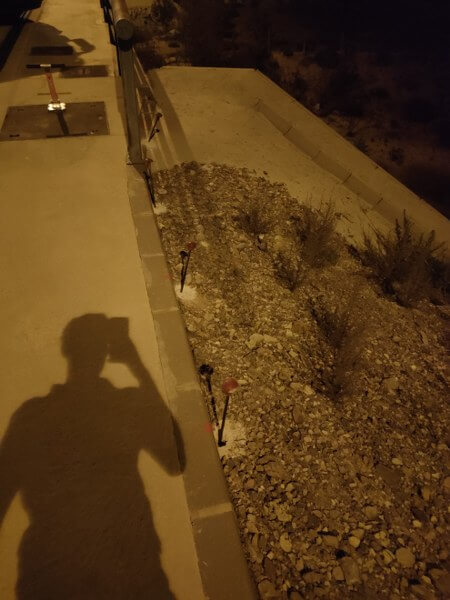

Para resolver o problema, optámos por uma tecnologia que se caracteriza por ser pouco invasiva e rápida de executar: Uretek Deep Injections® e Uretek Floor Lift® com injecções de resina expansiva Uretek Geoplus®.

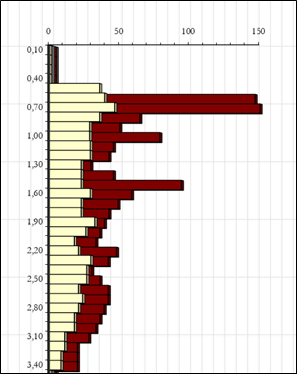

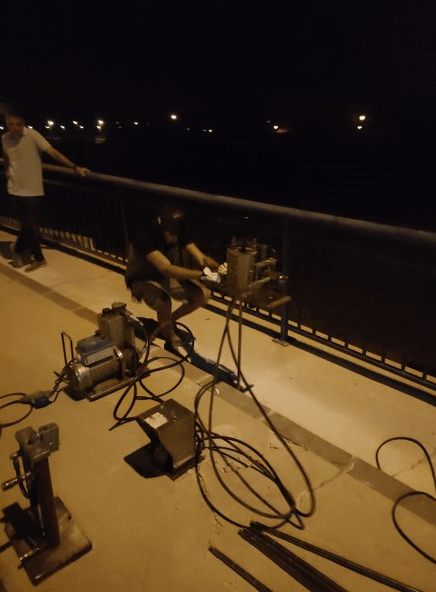

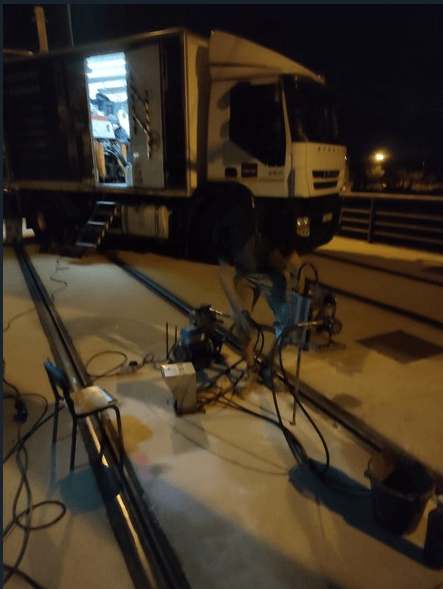

O resultado da intervenção foi verificado por monitorização a laser durante as injeções, bem como pela execução de ensaios de penetração dinâmica, antes e depois da intervenção (evidência da melhoria da capacidade de suporte do solo tratado).
Um total de 260 m² de solo foi tratado durante a intervenção.
O PROJECTO EM DETALHE

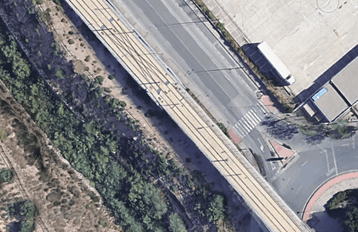

Trata-se da via-férrea sobre a qual circula o elétrico de Múrcia, concretamente 4 troços de 8 m de comprimento x 5 m de largura e 1 troço de 20x5 m em encontros de pontes.
A fundação da plataforma é uma laje de betão armado com 40 cm de espessura e uma camada de limpeza de betão de 10 cm por baixo.
A plataforma apresentava ligeiras fissuras e foram detetadas cavidades de vários tamanhos (2 a 8 cm) no terreno de fundação.
O tratamento consistiu em:

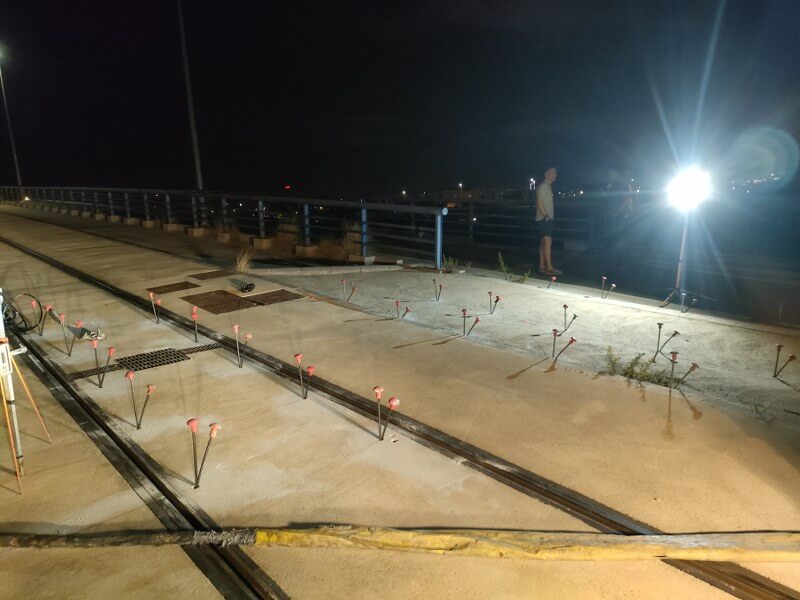

- Melhoria do solo a níveis até 3 metros de profundidade sob a fundação de cada um dos troços.
