Consolidação do terreno na muralha de Punta della Dogana

A Punta della Dogana (Antiga Alfândega de Veneza) é um edifício caraterístico, construído no final do século XVII na confluência do Grande Canal com o Canal da Giudecca e a Bacia de São Marcos, com uma inconfundível forma triangular.

O PROBLEMA

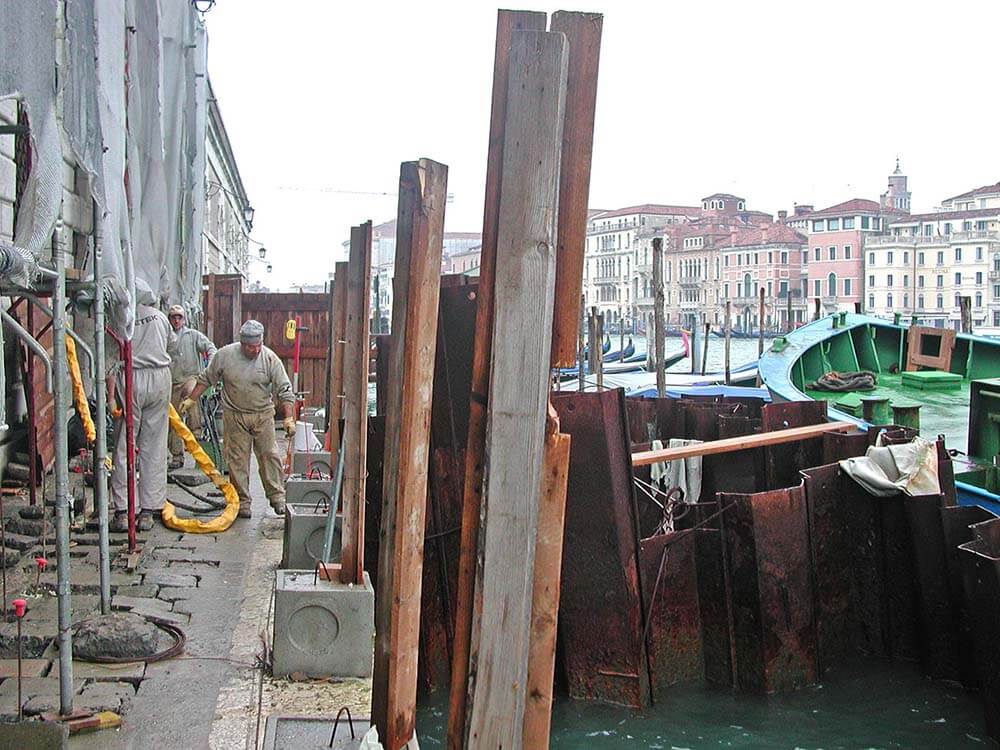

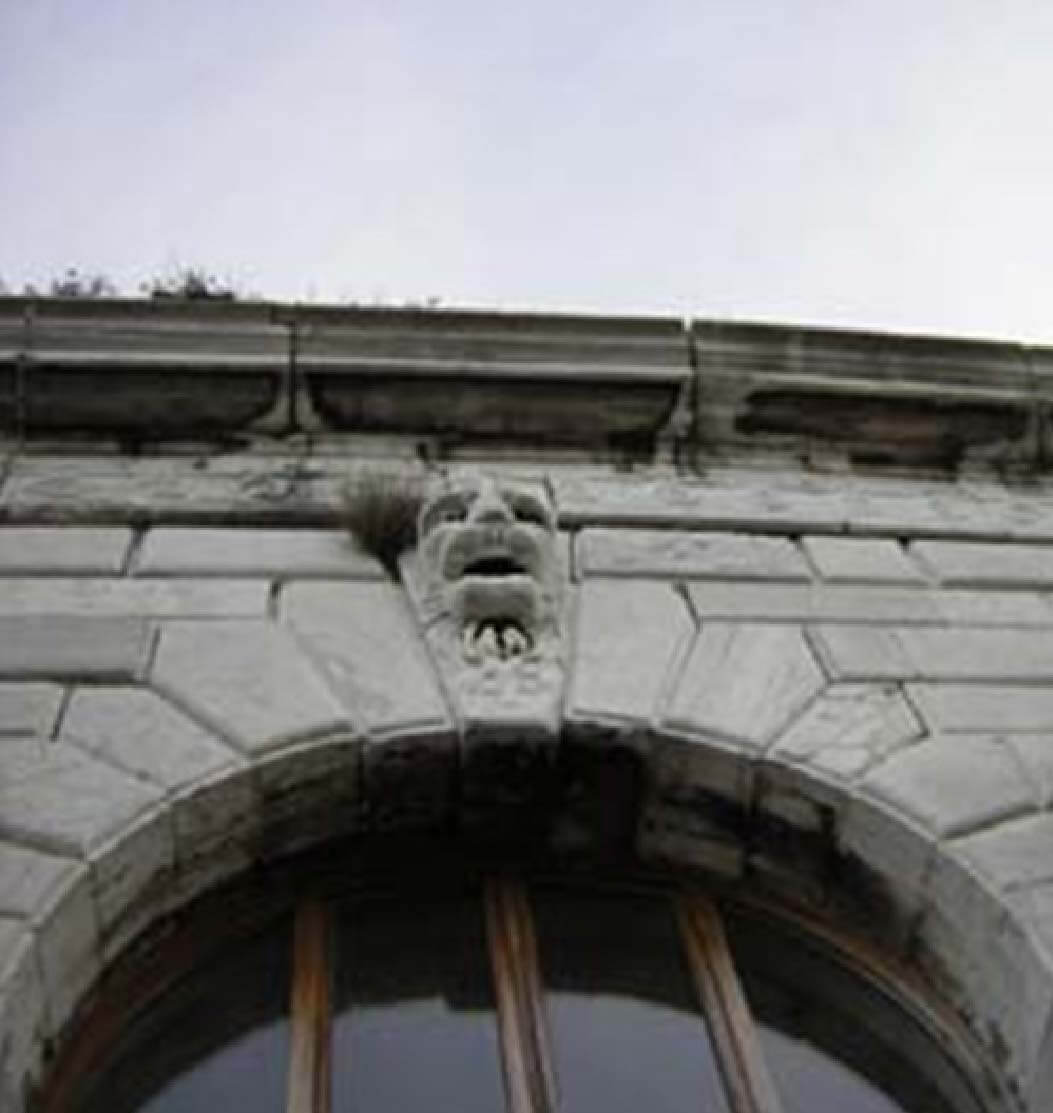

Em maio de 2003, durante alguns trabalhos de reabilitação do muro de contenção do Grande Canal, o muro de contenção e o edifício da Antiga Alfândega assentaram subitamente. Estes movimentos reabriram lesões antigas e formaram novas fissuras nas paredes divisórias, nos muros e na estrutura das escadas.

Porque é que a solução Uretek foi escolhida:

Rapidez: o planeamento e a calendarização cuidadosa dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo.

Preços competitivos.

Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, não produziu sujidade ou resíduos.

Monitorização laser de alta precisão: tanto durante como após a intervenção, as atividades foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado.
Aplicação da tecnologia exclusiva Uretek Deep Injections® que, graças à injeção de resina expansiva Uretek Geoplus® com elevada capacidade de expansão, compacta o solo e estabiliza as estruturas.
Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta resíduos no solo ou nos aquíferos presentes.

A SOLUÇÃO

A tecnologia Uretek Deep Injections®, utilizando a resina Geoplus®, foi utilizada no terreno de fundação e no tardoz do muro de contenção do canal, sem interferir com as estruturas do muro existente. A intervenção foi efetuada em duas fases:

1ª FASE - Compactação superficial: injeções ao nível da fundação com o objetivo de melhorar as características mecânicas do solo e preencher os vazios macroscópicos presentes na interface entre o solo e a fundação.

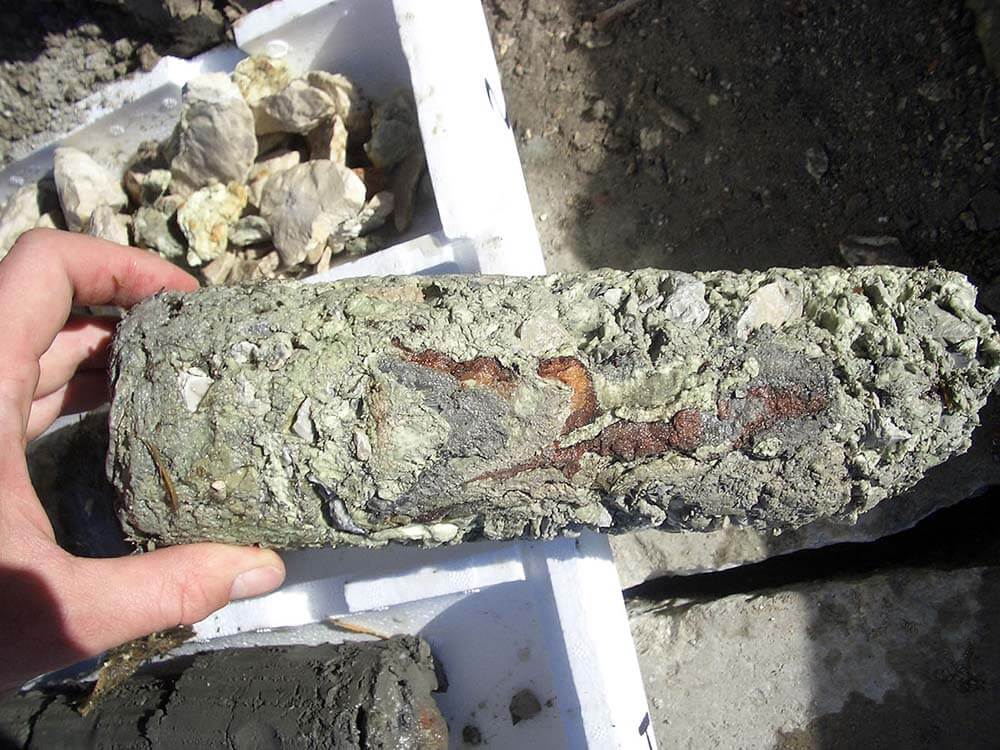

2ª FASE - Consolidação profunda: por injeções a partir do volume de terreno afetado pelas cargas até ao topo da camada de areia.

O resultado da intervenção foi verificado pelo controlo durante os trabalhos e por ensaios de penetração dinâmica antes, durante e após a intervenção.

Observações:

A intervenção, efetuada por técnicos da Uretek, é um exemplo da eficácia desta técnica, aliada à rapidez de execução e flexibilidade operacional, num contexto delicado. Foi possível intervir em locais de difícil acesso e em condições que apresentam muitos constrangimentos operacionais, com custos reduzidos e num curto espaço de tempo. A intervenção teve a duração de 6 meses, com alternância de fases operacionais e fases de controlo e investigação.

O PROJETO EM PORMENOR

Ensaios

As investigações das fundações, através de sondagens e trincheiras, revelaram a sua heterogeneidade: uma parte de tijolos e pedras assentes diretamente no solo, uma parte de postes de madeira e uma parte da base de pedra de uma torre pré-existente.

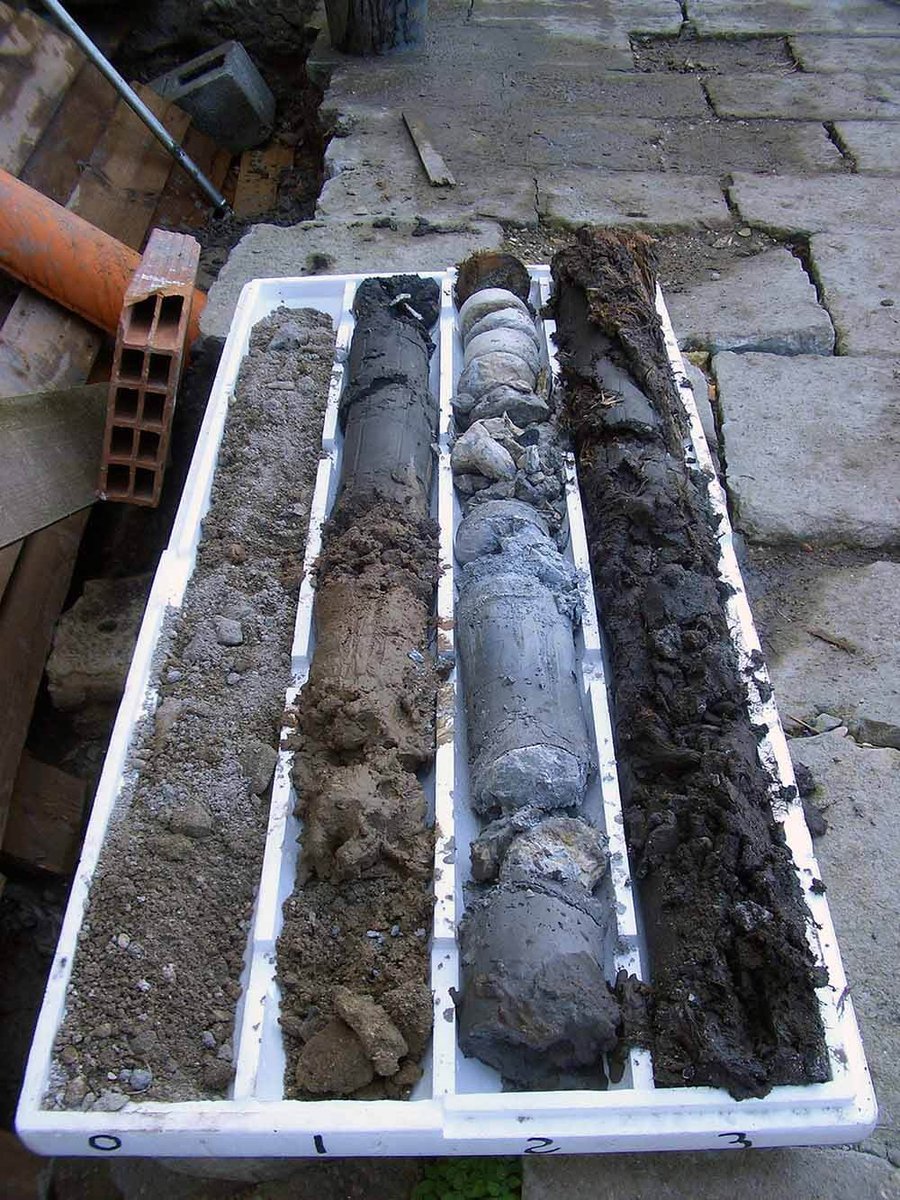

As investigações geológicas (com SPT, CPTU e ensaios granulométricos) permitiram definir a morfologia desde a plataforma até uma profundidade de 30m.

Os nivelamentos das margens de ambos os canais mostraram, em muitos casos, um aumento dos assentamentos entre dois controlos consecutivos.

A utilização de instrumentos de nivelamento a laser em ambos os lados do corredor central do primeiro andar do edifício, entre março de 2004 a maio de 2004, mostrou que a parte central do edifício não sofreu assentamentos no período examinado.

A intervenção

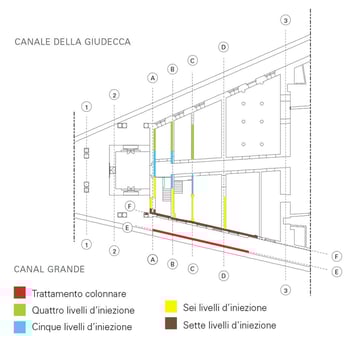

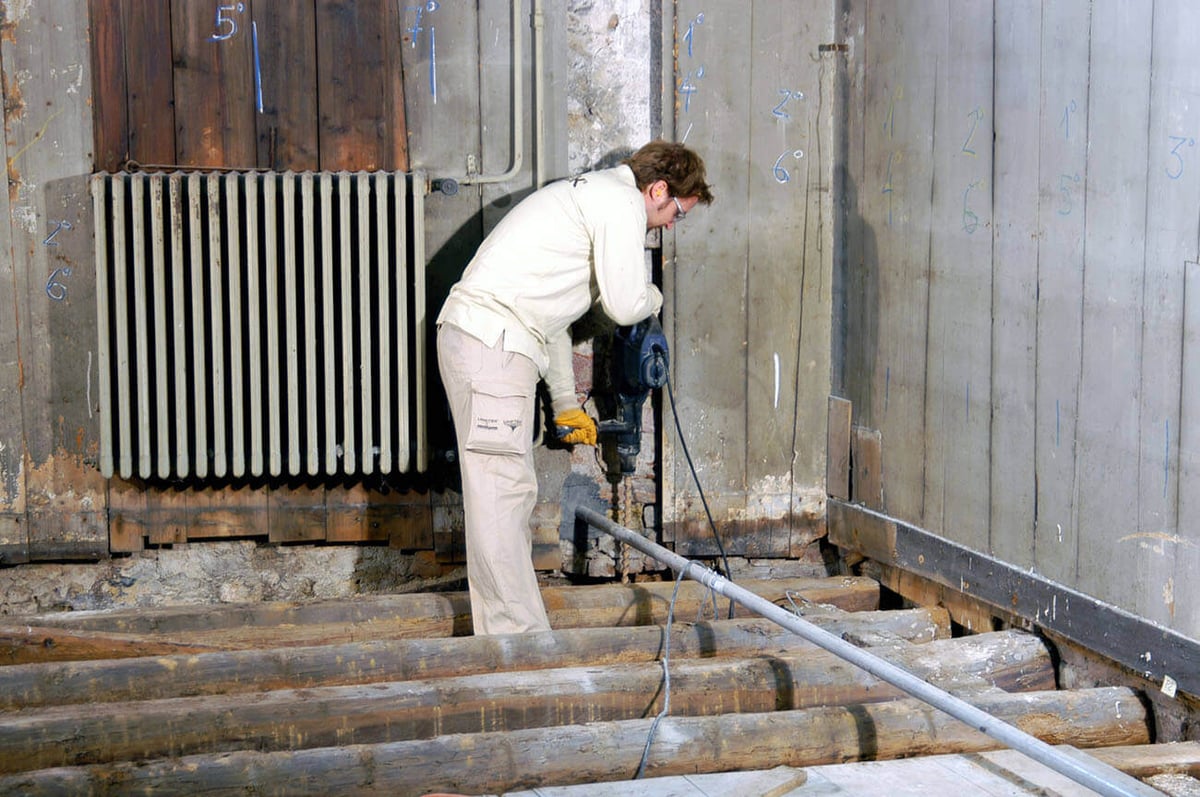

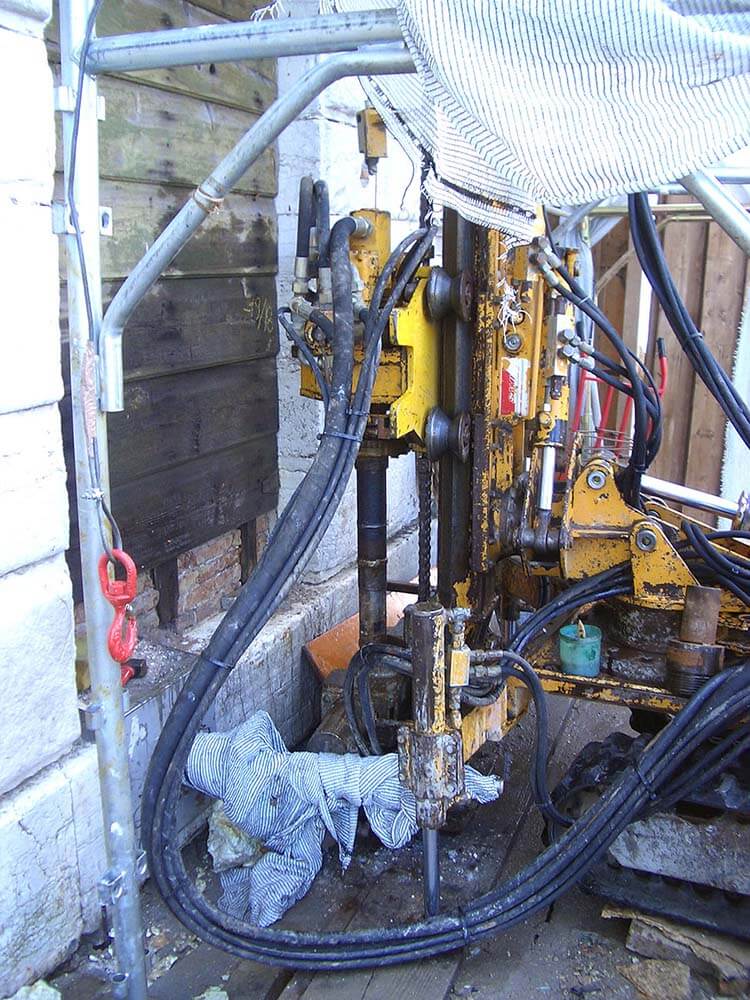

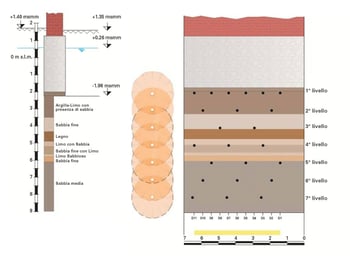

Foi predisposta uma malha de injeção numa série de níveis que vão do 4 ao 7, com uma distância entre os furos de cerca de 50 cm. Além disso, foi efetuado um tratamento colunar, retirando o tubo através do orifício a uma velocidade controlada durante a injeção de resina na parte de trás do muro. Este tipo de injeção afetou uma faixa de terreno atrás do muro de contenção, atingindo uma profundidade entre 8,50 e 3,00 m abaixo do nível do mar, através de colunas de injeção com um espaçamento de 50 cm.

Monitorização e controlos

Monitorização por laser durante as injeções;
Nivelamento de precisão da parcela do edifício, durante um período de 6 meses, durante e após a intervenção;

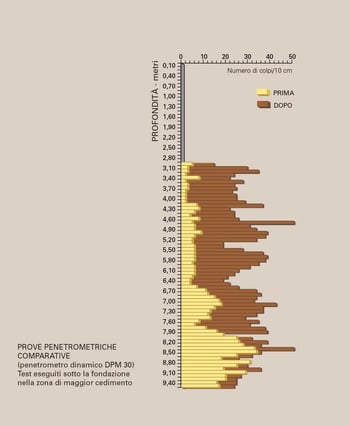

Ensaios de penetração dinâmica (DPM30) antes, durante e após a intervenção;
Testes contínuos, provas e ensaios de laboratório.
