Consolidação do terreno de fundação de um edifício do século XVIII

O palácio, um edifício histórico situado no centro de Viena, no número 10 da rua Hörlgasse, é composto por 5 pisos acima do solo e uma cave.

O PROBLEMA

Em virtude da renovação da cobertura, foi necessário aumentar a capacidade de carga do terreno de fundação antes da renovação, uma vez que esta alteração iria aumentar as cargas a transmitir ao solo.

As necessidades do cliente:
Dada a delicadeza do projeto, o cliente quis confiar a intervenção a uma equipa de profissionais capaz de trabalhar na máxima proteção dos edifícios históricos sem interromper o normal funcionamento das atividades dentro do edifício.

Porquê a escolha da solução Uretek:

Rapidez: um bom planeamento e programação cuidadosa dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo.
Preços competitivos.
Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu escavações ou trabalhos de alvenaria, não sujou a área e não gerou resíduos.
Monitorização laser de alta precisão: durante e após a intervenção, as atividades foram monitorizadas em tempo real com recurso à mais moderna tecnologia laser e a pessoal altamente qualificado.
Aplicação da tecnologia exclusiva Uretek Deep Injections®, que com a injeção de resina expansiva Uretek Geoplus® de elevada capacidade de expansão, compacta o solo e estabiliza as estruturas.
Respeito pelo ambiente: a mistura das resinas Uretek® gera um produto final inerte, que não liberta resíduos no solo ou nos aquíferos presentes.

A SOLUÇÃO

Aplicámos a tecnologia Uretek Deep Injections®, que consiste na injeção da resina expansiva Uretek Geoplus® segundo duas fases operacionais:

1ª FASE – Compactação superficial: injeções realizadas na parte inferior das fundações com o objetivo de melhorar as características geomecânicas do terreno e preencher os vazios macroscópicos presentes no apoio da fundação-terreno.
2ª FASE – Consolidação em profundidade: injeções realizadas a 3 e 5 níveis de profundidade no volume de terreno sujeito às cargas.

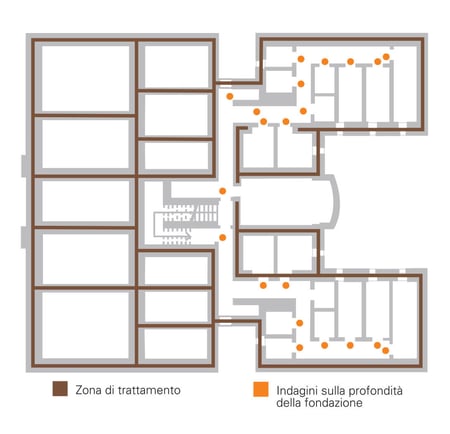

Verificámos o sucesso da intervenção através de monitorização laser durante as injeções e de ensaios de penetração dinâmica, realizados antes e após a intervenção. Tratámos 259 metros lineares de fundação corrida com um total de 10.176 kg de resina injetada. Toda a operação, incluindo os controlos e ensaios de penetração dinâmica, durou cerca de um mês.

O PROJETO EM PORMENOR

Embora houvesse um certo padrão de fissuração, realizámos a intervenção com carácter preventivo para adaptar a capacidade de carga do terreno às cargas finais previstas no projeto. O objetivo foi alcançado sem necessidade de evacuar o edifício, sem trabalhos acessórios na superestrutura e sem intervir nas fundações para modificar a sua geometria.

Em detalhe

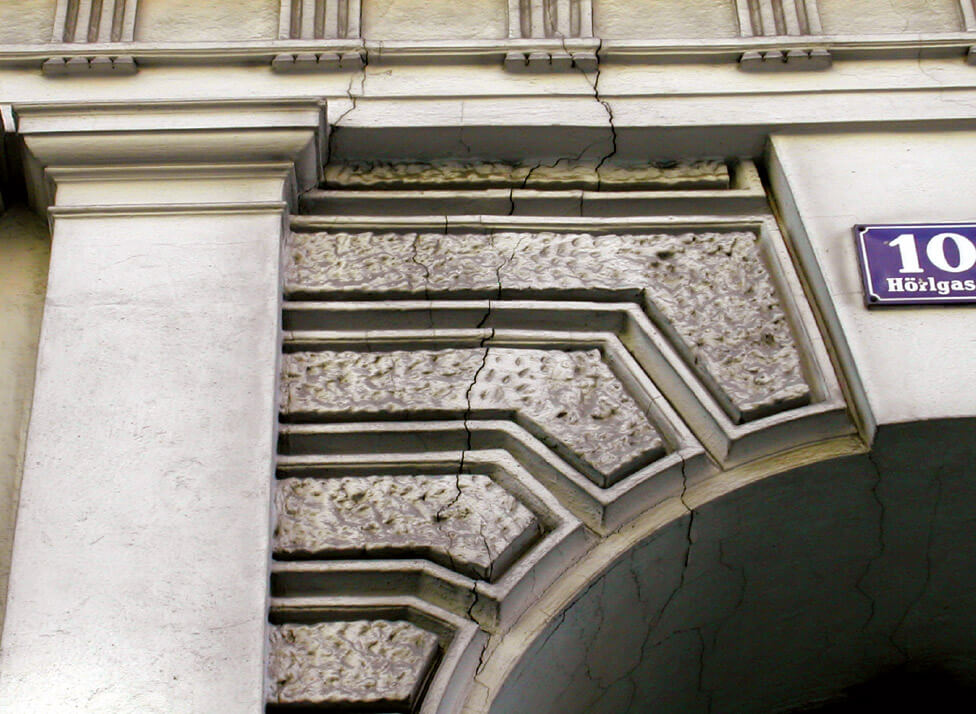

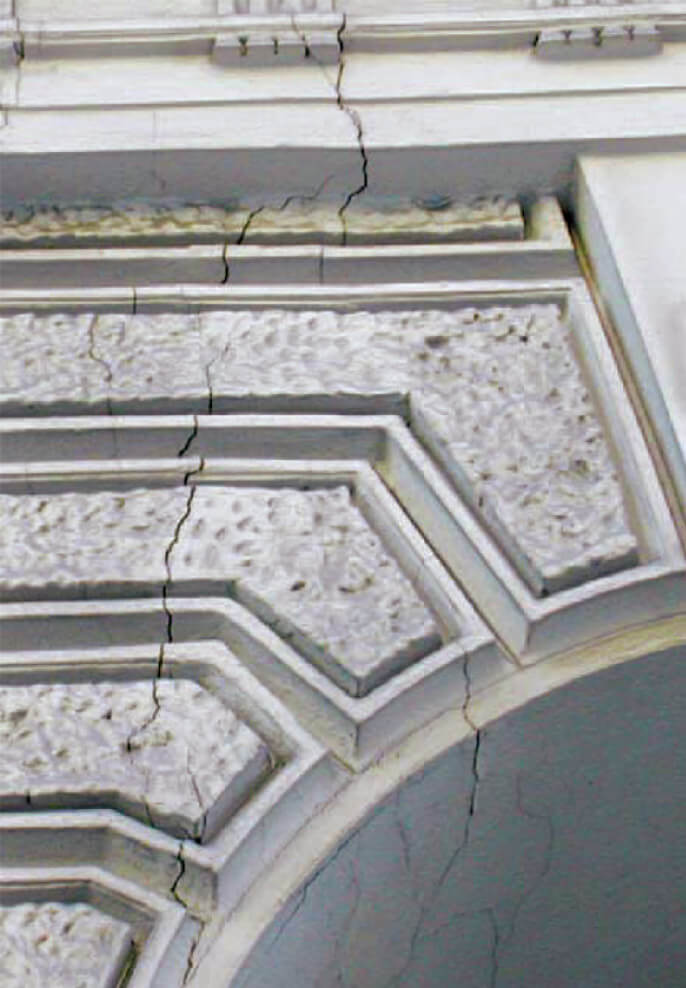

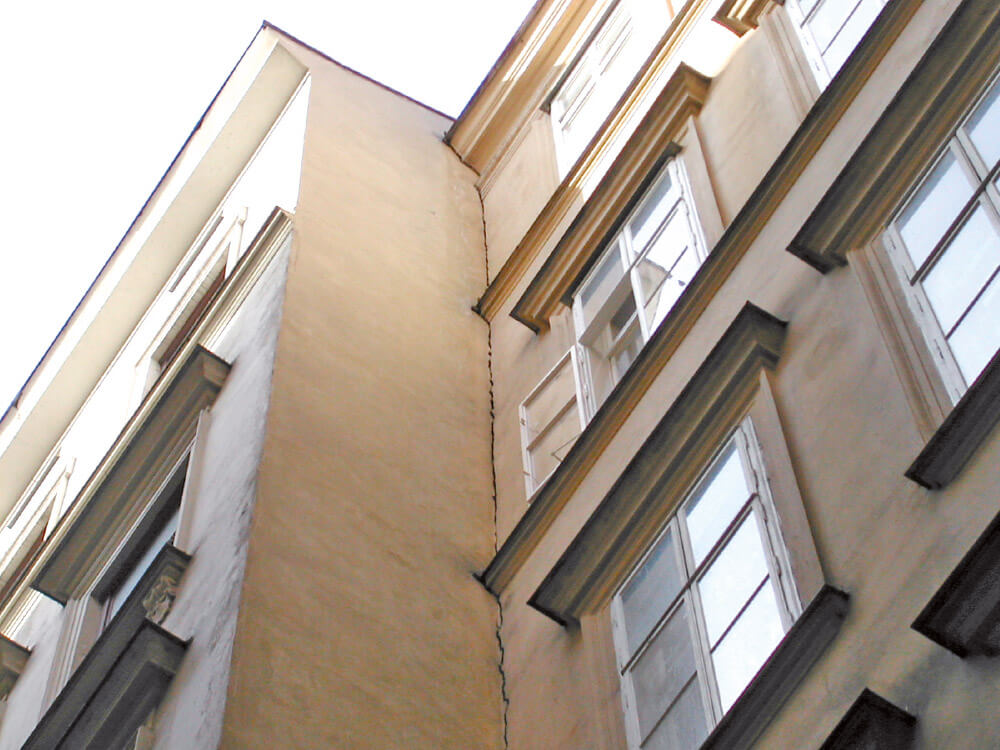

A presença de fissuras na fachada voltada para a rua Hörlgasse, mas não noutras zonas, indicava uma suscetibilidade diferente ao assentamento entre as várias partes do edifício. A cave do edifício encontrava-se apenas em cerca de metade da superfície total e, por isso, o nível das fundações não era uniforme. Além disso, os ensaios de fundação demonstraram que a sapata continua tinha entre 60 e 95 cm de largura.

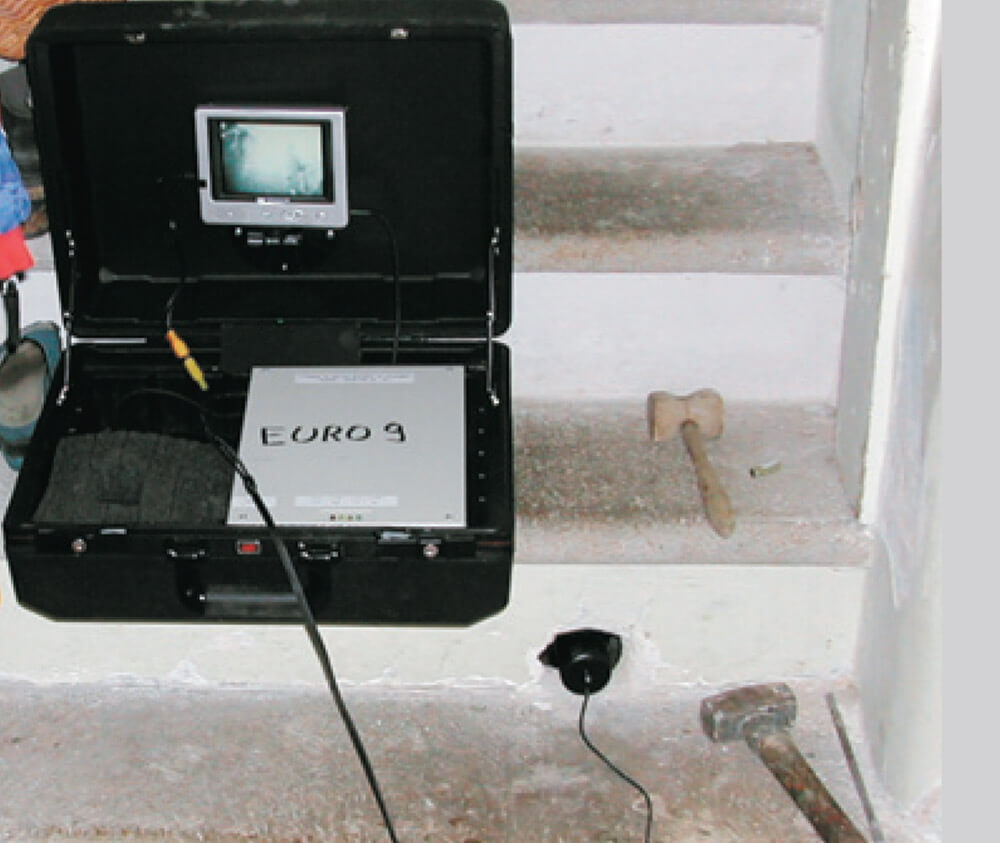

Tendo em conta os pressupostos anteriores, decidimos aplicar a tecnologia Uretek Deep Injections®, um processo pouco invasivo que requer a realização de perfurações de diâmetro reduzido, inferior a 3 cm, feitos com perfuradores manuais: desta forma, não gerámos vibrações nem perturbámos qualquer atividade em curso. A injeção da resina Uretek Geoplus®, que ao expandir-se no terreno de fundação provoca a sua compactação, permite melhorar as características geotécnicas do próprio solo, como a coesão, o módulo elástico e a resistência à compressão. Dada a composição estratificada do terreno, com areia nos níveis mais superficiais e cascalho nos mais profundos, realizámos de 3 a 5 níveis de injeção, consoante a profundidade.

Injetámos a resina expansiva em quantidades não homogéneas para reduzir as diferenças de compressibilidade do terreno de fundação sob os diferentes pontos da estrutura. As injeções foram realizadas a profundidades de 0,10 – 1,10 – 2,10 – 3,10 – 4,10 m a partir da superfície de apoio das fundações.

Controlo e verificações

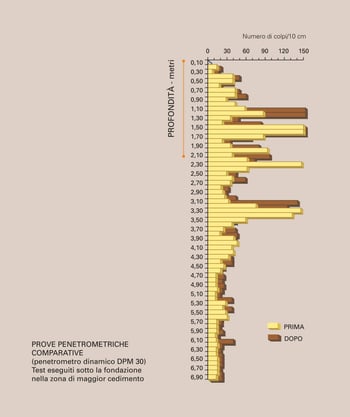

Os resultados dos controlos e dos ensaios de penetração dinâmica comparativos, realizados antes e após as injeções, confirmaram o sucesso da intervenção.

Software URETEK SIMS

Para a modelação da intervenção de consolidação por injeção de resina foi utilizado o software de cálculo URETEK SIMS, uma ferramenta inovadora que responde às necessidades dos técnicos que atuam no setor geotécnico e permite cumprir as obrigações impostas pelo regulamento técnico DM 24/01/2008.
