Consolidação do terreno de fundação de um edifício ferroviário

Pretendia-se atuar de forma preventiva consolidando o terreno de fundação, e assim melhorar as suas características mecânicas e hidráulicas mediante a injeção de resinas expansivas e da tecnologia Uretek Deep Injections.

PROBLEMA

Necessidades do cliente:
Era necessária uma intervenção rápida para garantir a segurança da via-férrea e afetar o menos possível o tráfego ferroviário.

Porque é que a solução Uretek foi escolhida:

Rapidez: planeamento e calendarização cuidadosos dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo;
Preços competitivos;
Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, sem sujidade ou produção de resíduos;
Monitorização laser de alta precisão: tanto durante como após a intervenção, os trabalhos foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado;
Aplicação da tecnologia exclusiva Deep Injections®, com recurso à injeção da resina expansiva Uretek Geoplus® de elevada capacidade de expansão, que compacta o solo e estabiliza as estruturas.
Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta substâncias no solo ou aquíferos presentes.
Uretek é reconhecida: pela SNCF QUE RECONHECE OS SEUS CONHECIMENTOS NO SETOR FERROVIÁRIO, VÁLIDO ATÉ JANEIRO DE 2025.

SOLUÇÃO

A intervenção de consolidação incidiu sobre o terreno de fundações de um edifício em Veneza e foi realizada com recurso ao sistema de injeção Multipoint e à tecnologia Deep Injections da Uretek, e envolveu a consolidação do terreno de fundação numa área total de 22,4 m², com vista à melhoria das características mecânicas e hidráulicas do terreno de fundação.

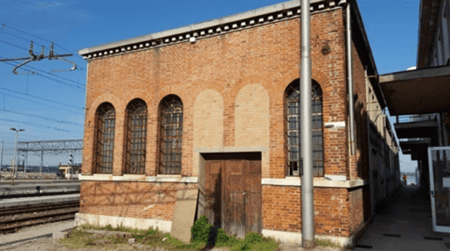

Esquema do tratamento Edifício da intervenção

O PROJECTO EM DETALHE

TECNOLOGIA APLICADA
Nesta intervenção, foi utilizada a tecnologia de injeção Uretek Multipoint. Descrevemos as principais características da intervenção:

Os trabalhos de consolidação consistiram na consolidação do terreno de fundação, numa superfície total de 22,4 m².
As injeções foram realizadas com o recurso ao sistema de injeção Multipoint, que compreendeu o volume de terreno entre 0,00 e -4,30 m a partir do nível do solo.
Em cada injeção, registou-se o início do levantamento da estrutura, confirmando-se assim a consolidação do terreno.
Os ensaios penetração dinâmica comparativos realizados antes e depois da intervenção registaram uma melhoria significativa dos parâmetros de resistência do terreno.
Os valores da capacidade de carga do terreno, calculados no ULS em condições posteriores à construção, são iguais a 856 kPa e, por conseguinte, compatíveis com as cargas previstas.
O abatimento da fundação, estimado considerando uma carga de 27,50 kPa distribuída uniformemente pela superfície, uma fundação rígida e um solo com comportamento perfeitamente elástico, são da ordem de alguns milímetros

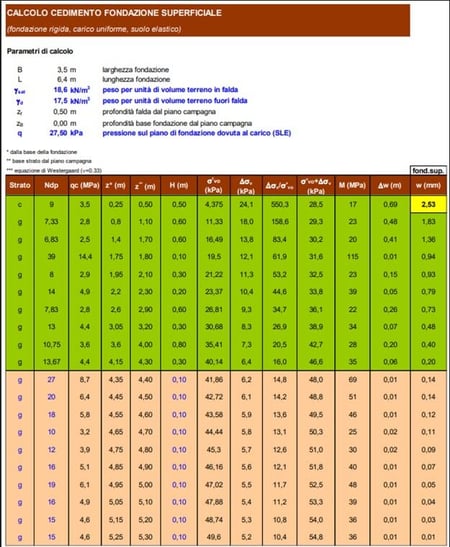

ESTIMATIVA DE ASSENTAMENTOS

A estimativa dos assentamentos totais que podem ocorrer ao longo do tempo após a aplicação da carga total foi realizada considerando uma fundação rígida, a carga distribuída uniformemente sobre a área de suporte e um solo com comportamento elástico.

MONITORIZAÇÃO LASER

Durante as injeções de resina, e com vista a monitorizar o comportamento da estrutura e os deslocamentos verticais, foi utilizado um laser com uma precisão de ± 0,5 mm.

Os sensores, instalados nas estruturas, detetaram um levantamento máximo da base de betão de 1,0 a 1,5 mm, o que confirmou a consolidação do terreno de fundação.

ENSAIOS DE PENETRAÇAO DINÂMICA

O sucesso da intervenção foi verificado através de ensaios penetração dinâmica comparativos que validaram o aumento dos parâmetros mecânicos dos volumes do terreno depois de realizadas as injeções.
