Consolidação do terreno de fundação num centro de saúde

A intervenção de consolidação foi realizada através da injeção da resina Uretek Geoplus no terreno de apoio da laje, com o objetivo de melhorar as características mecânicas e hidráulicas do terreno de fundação. A superfície tratada foi de 1.434 m² de laje de fundação.

PROBLEMA

Devido aos assentamentos diferenciais sofridos pela laje de fundação, ocorreram fissuras de diferente dimensão em diferentes partes do edifício. Para evitar movimentos futuros, foi necessária realizar uma intervenção para consolidar o terreno de fundação que se encontrava sob a laje. Além disso, foi necessário corrigir as causas originais que provocavam a patologia.

Porque é que a solução Uretek foi escolhida:

Rapidez: planeamento e calendarização cuidadosos dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo;
Preços competitivos;
Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, sem sujidade ou produção de resíduos;
Monitorização laser de alta precisão: tanto durante como após a intervenção, os trabalhos foram sujeitos a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado;
Aplicação da exclusiva tecnologia Uretek Deep Injections®, mediante a injeção da resina expansiva Uretek Geoplus® de elevada capacidade de expansão, que compacta o terreno e estabiliza as estruturas.
Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta substâncias no solo ou aquíferos presentes.

SOLUÇÃO

Para rápida execução: Uretek Deep Injections® com injeções de resina expansiva Uretek Geoplus®.

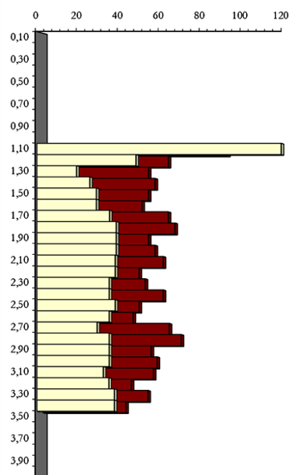

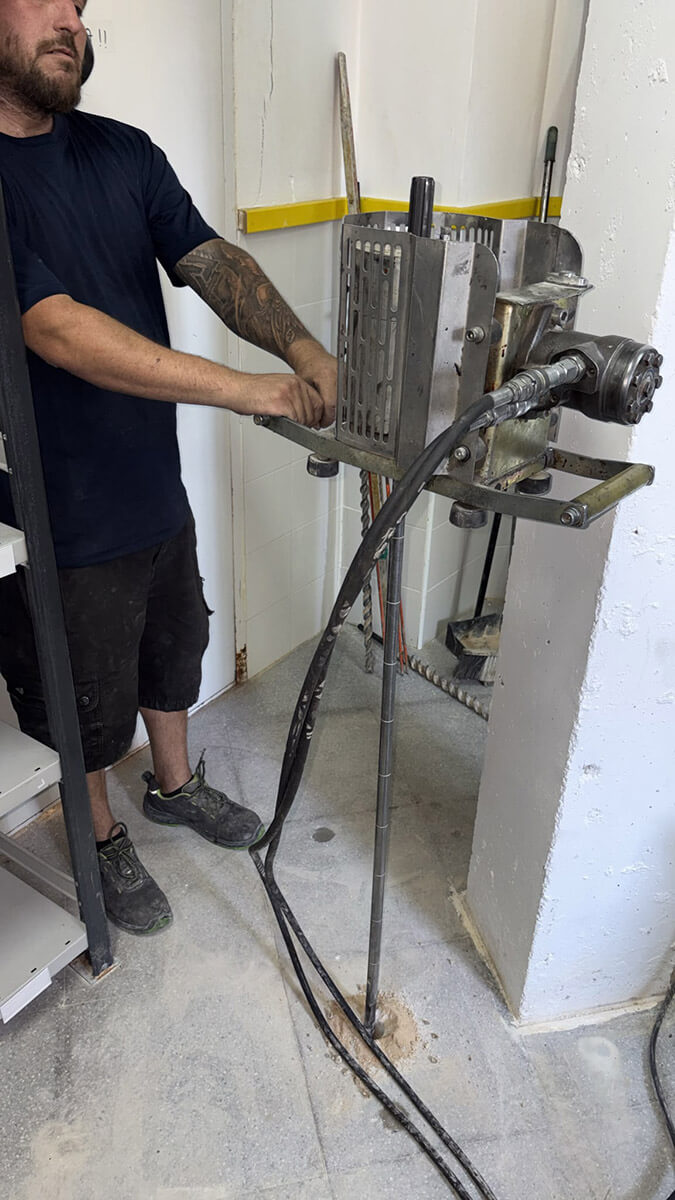

O resultado da intervenção foi verificado através da monitorização laser durante as injeções, bem como através da realização de ensaios de penetração dinâmica, tanto antes como depois da intervenção (evidência da melhoria da capacidade portante do terreno tratado, o que implica também uma mitigação da expansividade do terreno, causa original da patologia).

Foram tratados um total de 1.434 m² de laje de fundação.

O PROJETO EM DETALHE

O edifício é constituído por um piso e foi construído em 2005, com uma laje de fundação em betão armado com 40 cm de espessura, sobre a qual foi executado um sistema Cáviti com outros 40 cm. Na zona do pátio interior não existe laje de fundação.

O edifício encontra-se implantado sobre uma antiga linha de drenagem natural que escoava em direção aos canais da zona de sapal do rio Odiel. O terreno é constituído por argilas margosas de elevada plasticidade e consistência média a dura.

A reduzida permeabilidade destas argilas faz com que as águas provenientes da zona oeste circulem em direção à plataforma onde se encontra implantado o edifício, acumulando-se sob a fundação. A água circula a uma profundidade aproximada de 2,5 a 3,0 m, na interface entre a sub-base e as argilas, provocando danos nas paredes e pavimentos.

Apesar de o terreno apresentar uma capacidade resistente adequada, os ciclos de expansão e retração das argilas associados às variações do teor de água provocam movimentos no terreno de apoio, originando assentamentos diferenciais e as patologias observadas.

Para além do tratamento através da injeção de resinas, foi considerada necessária a adoção de medidas destinadas a impedir a circulação de água no terreno.

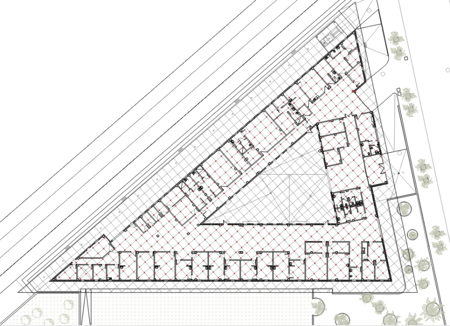

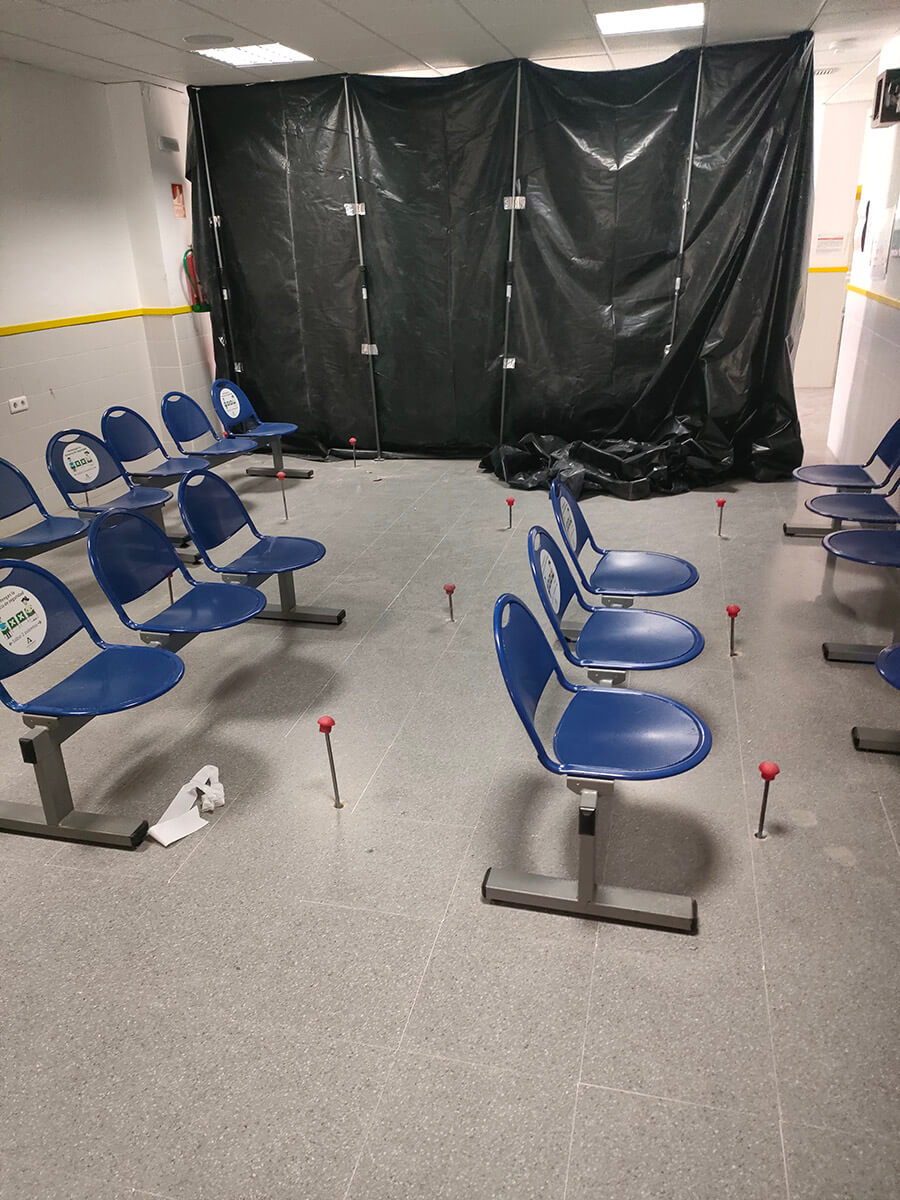

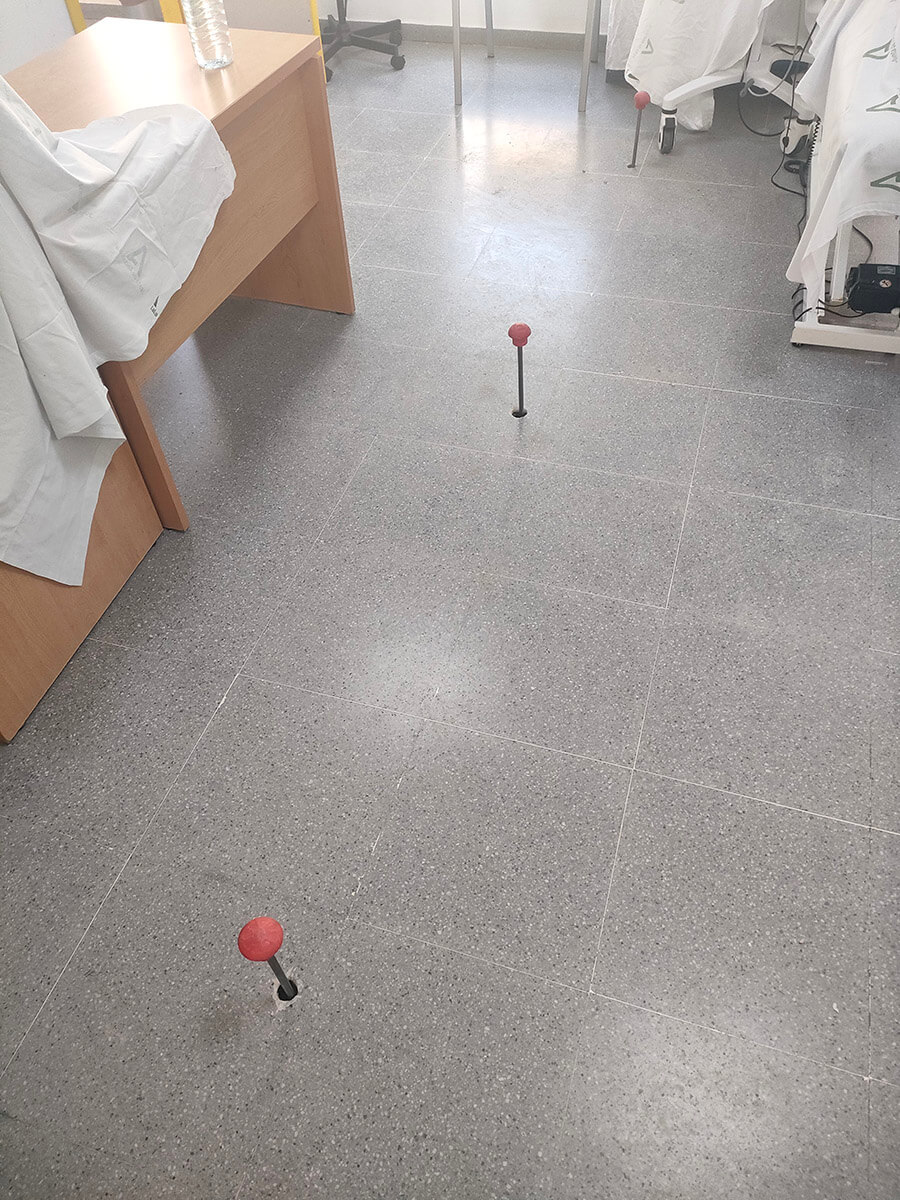

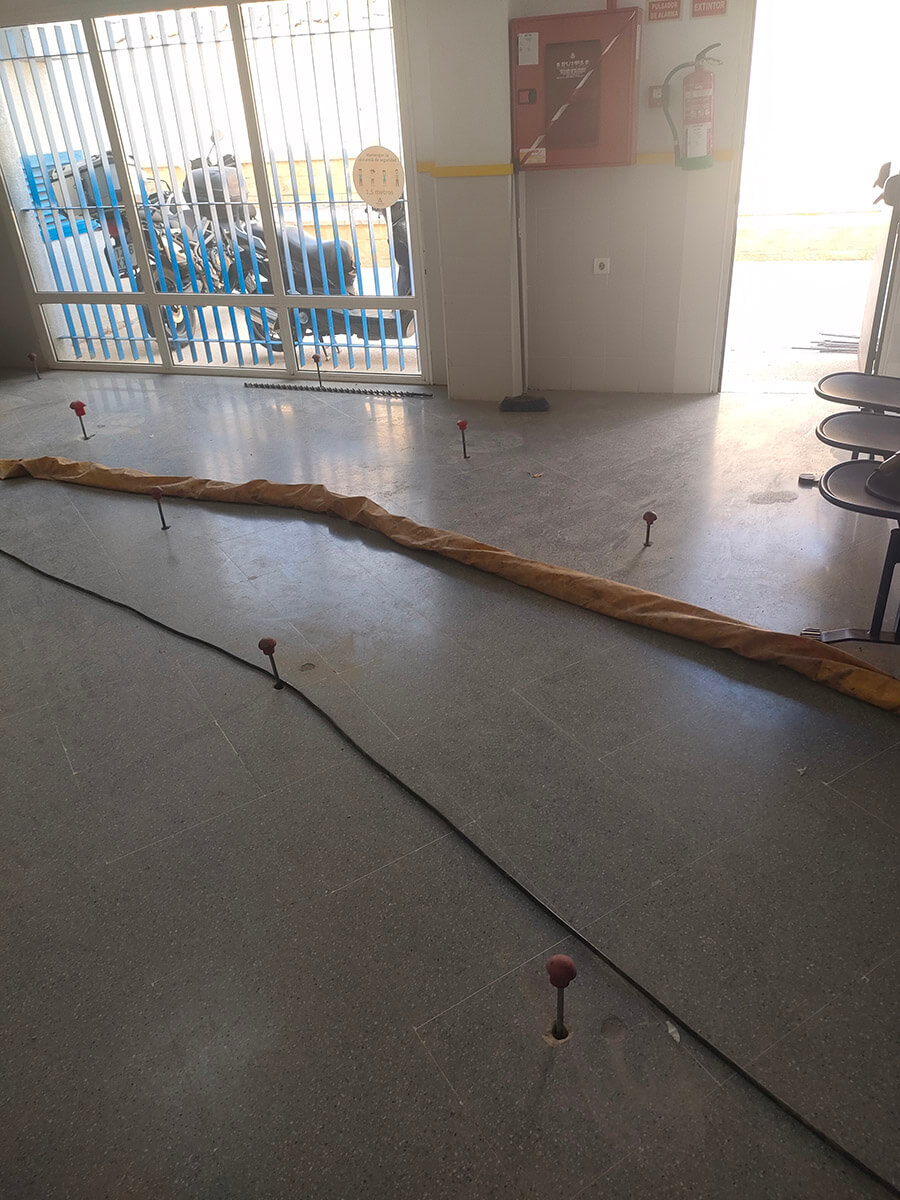

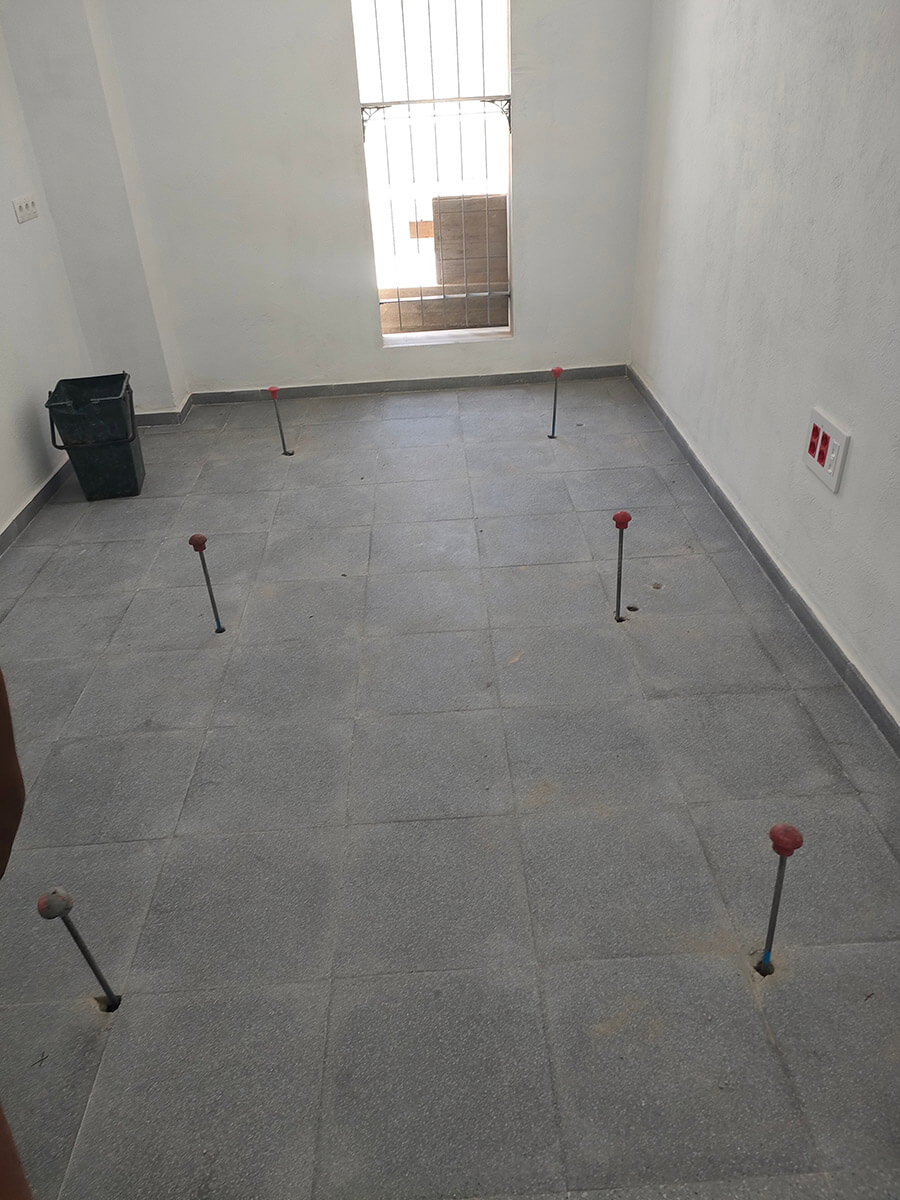

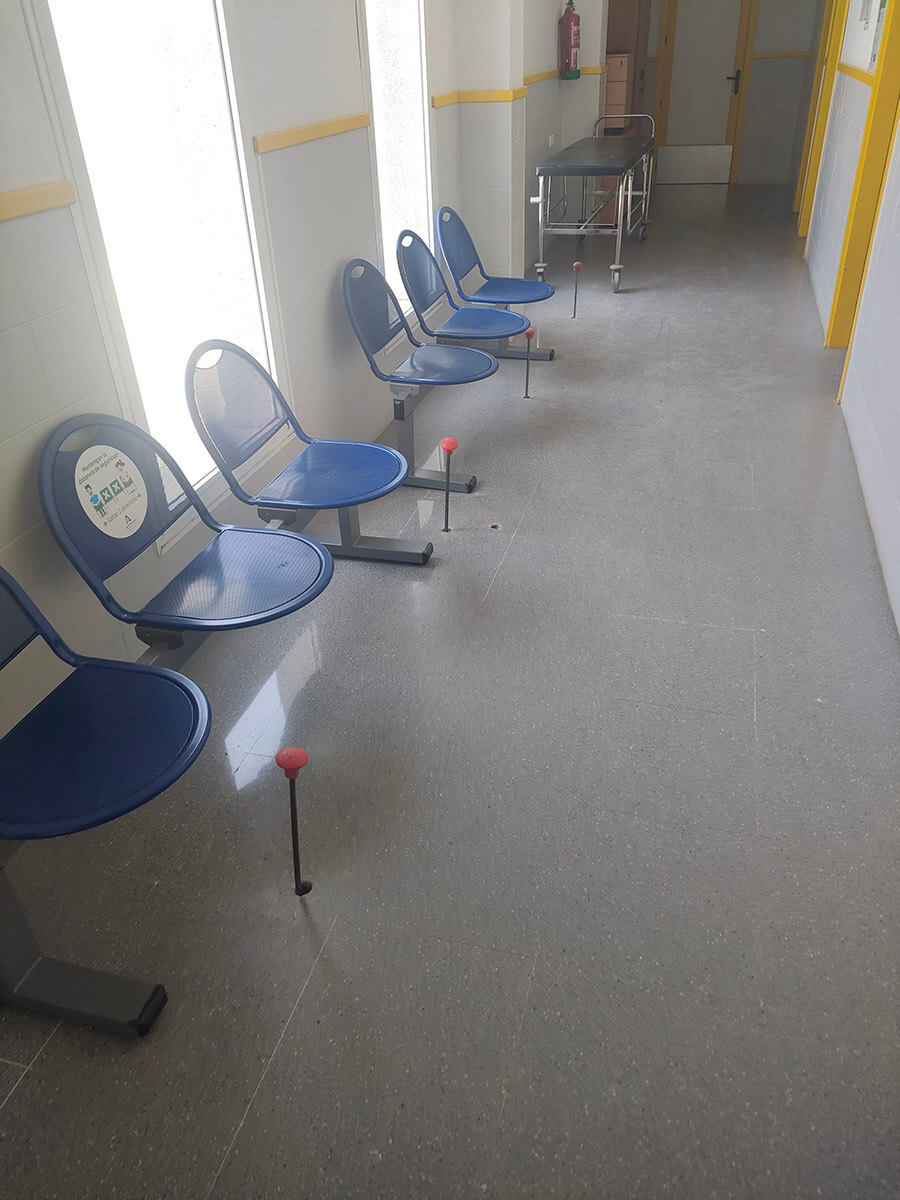

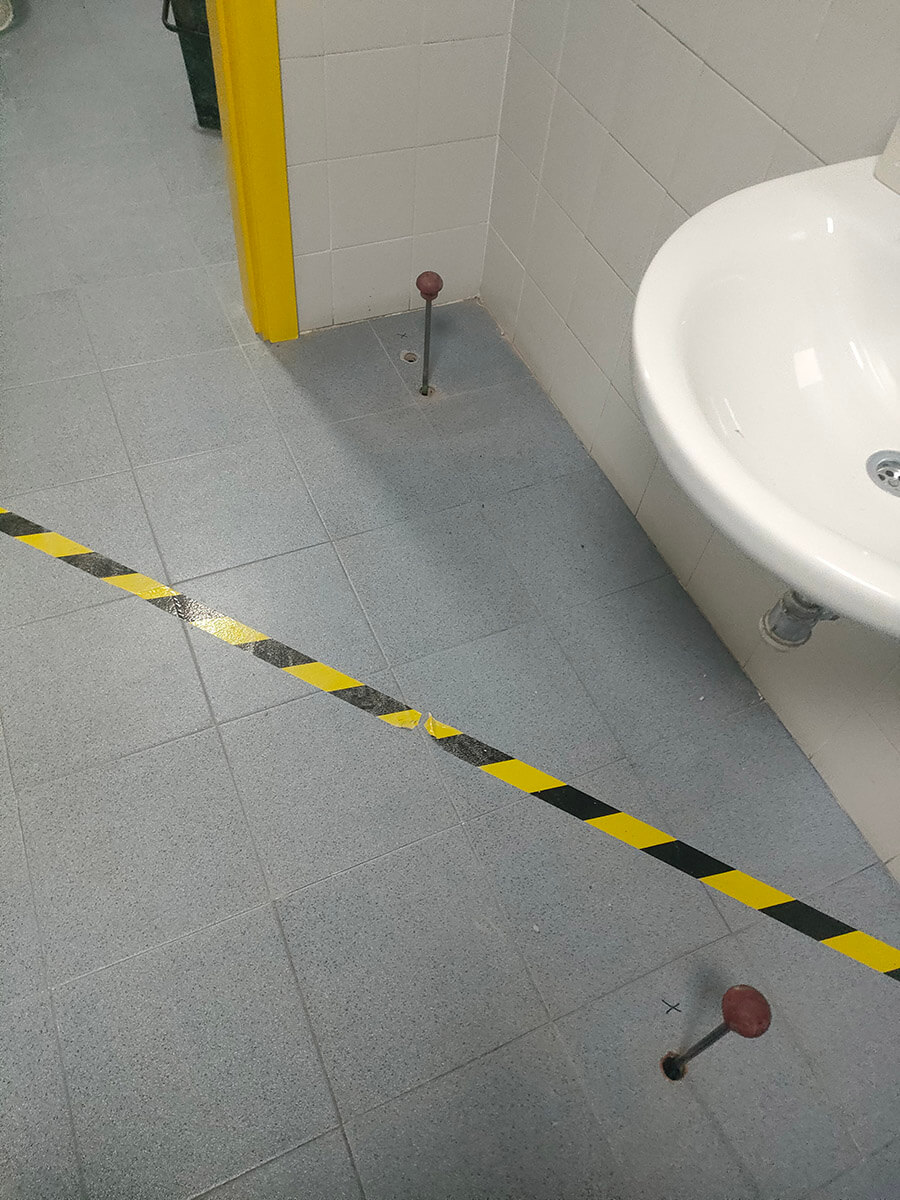

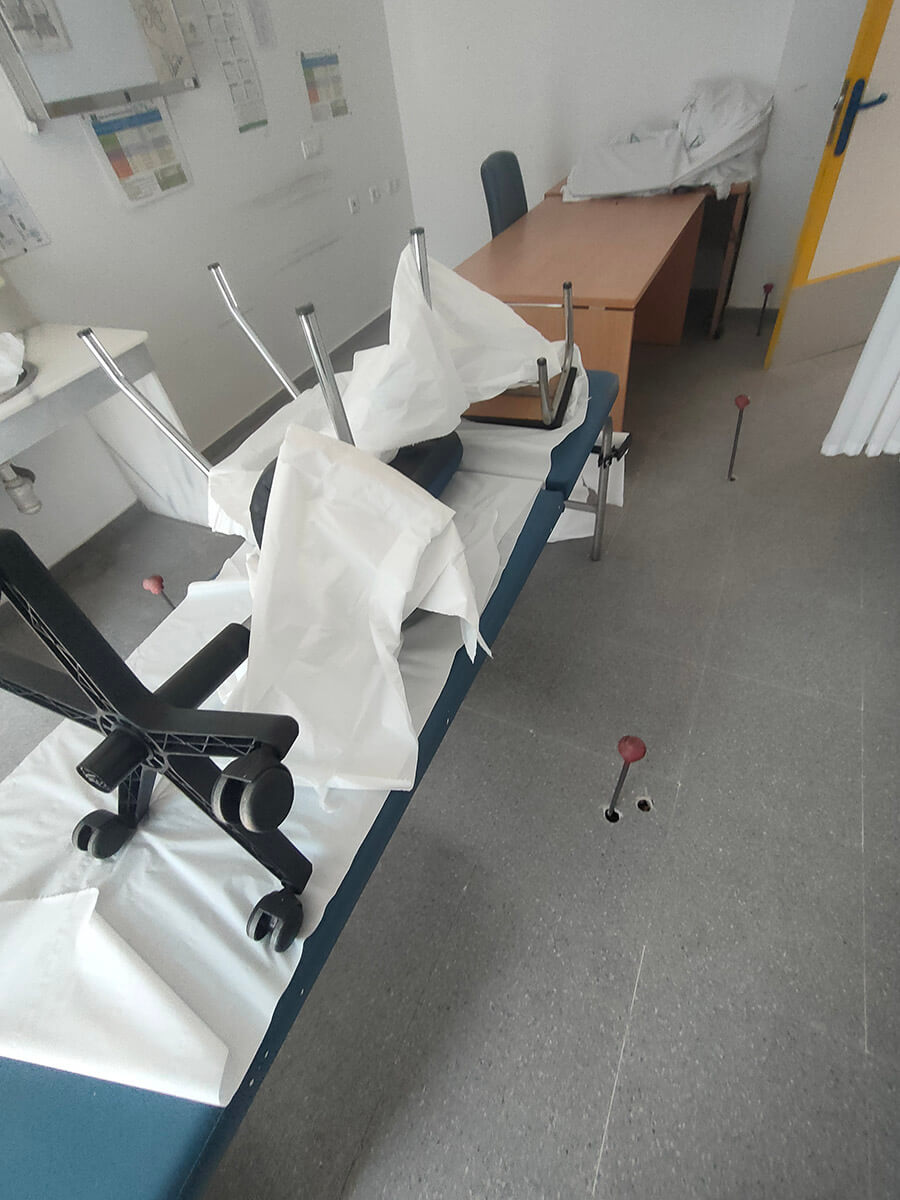

A intervenção consistiu na melhoria do terreno até 2 m de profundidade abaixo da fundação, em toda a superfície da laje, através de uma malha de injeção de aproximadamente 1,5 × 1,5 m.
