Consolidação do terreno de fundação de um bloco de apartamentos

Consolidação do solo de fundação com injecções de resina expansiva Uretek Geoplus® - tecnologia Uretek Deep Injections®.

PROBLEMA

Apesar de ter existido substituição de 3m de terreno existente por terreno melhorado para apoio da laje, a baixa permeabilidade do solo inferior (argila) faz com que a sobrepressão se dissipe lentamente, produzindo um assentamento diferencial entre as extremidades da laje. A intervenção foi necessária para consolidar o terreno de fundação e dotá-lo de características mecânicas adequadas.

Porque é que a solução Uretek foi escolhida:

Rapidez: planeamento e calendarização cuidadosos dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo.

Preços competitivos.

Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, sem sujidade ou produção de resíduos;

Monitorização laser de alta precisão: tanto durante como após a intervenção, os trabalhos foram sujeitos a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado.
Aplicação da tecnologia exclusiva Uretek Deep Injections® que, graças à injeção de resina expansiva Uretek Geoplus® com a sua elevada capacidade de expansão, compacta o solo e estabiliza as estruturas;
Respeito pelo meio ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta substâncias no solo ou aquíferos presentes.

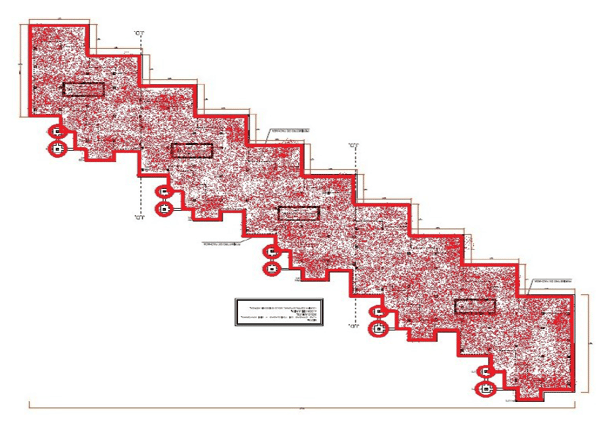

Plano

A SOLUÇÃO

As soluções tradicionais eram demasiado destrutivas, pois seria necessário demolir praticamente todo o rés-do-chão e impedir a ocupação das habitações durante um período de tempo prolongado. Como alternativa, optamos por uma tecnologia cujas características são de baixa invasividade e rapidez de execução: Uretek Deep Injections® com injecções de resina expansiva Uretek Geoplus®.

A intervenção foi levada a cabo em duas fases:

• 1ª FASE – Compactação da superfície: injecções ao nível do suporte da fundação para melhorar as características geomecânicas do solo e preencher os vazios entre a fundação e o solo.
• 2ª FASE – Consolidação profunda: injecções feitas a três (3) níveis de profundidade no volume do solo afectado pelas cargas.

O resultado da intervenção foi verificado através da monitorização a laser durante as injecções, bem como um controlo, através de medidores volumétricos e manómetros, da quantidade de resina injectada e da sua pressão de injecção.

Observações:

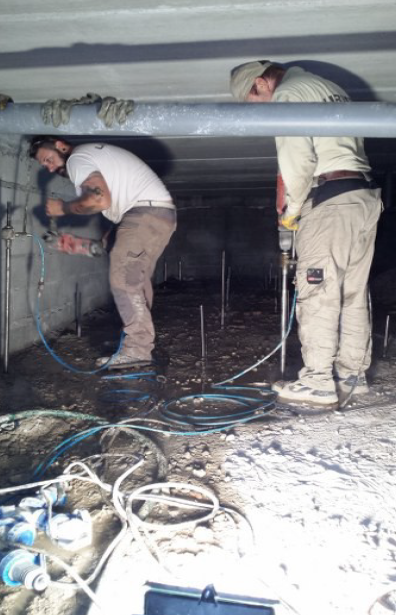

A maquinaria ligeira utilizada no sistema permitiu que a intervenção fosse realizada inteiramente a partir do desvão sanitário sem causar qualquer dano às habitações ou áreas comuns. A intervenção, realizada por técnicos da Uretek em total autonomia, é um exemplo da eficácia desta técnica, juntamente com a rapidez de execução e a flexibilidade operacional. O camião-oficina foi posicionado no exterior do complexo, sem obstruir a estrada de entrada.

O PROJECTO EM DETALHE

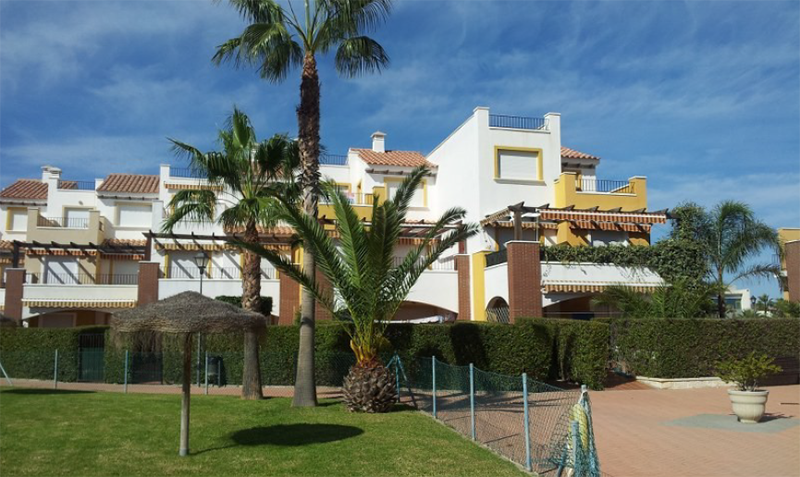

O edifício é um bloco de 3 andares construído em 2002 numa zona costeira. A estrutura é assente em pilares de betão armado assentes numa laje de betão armado com uma profundidade de 80cm, com uma laje de pavimento sanitário de 1,5m.

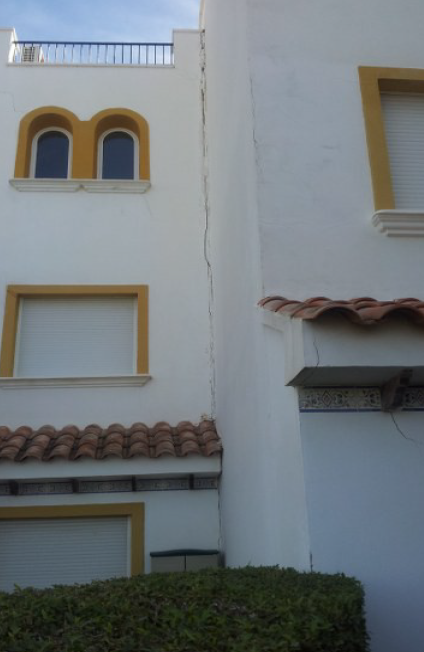

A laje assenta sobre um terreno de 2,5 a 3m de espessura, sob o qual existem argilas lamacentas, que, devido à sua baixa permeabilidade, dissipam a pressão lentamente. Devido às dimensões da laje (80x12m aprox.) o comportamento da laje é flexível, produzindo um assentamento diferencial entre as suas extremidades. Embora a laje não tenha juntas de dilatação, existem 2 no bloco, de modo que os danos se concentraram na forma de fissuras em torno de uma delas.

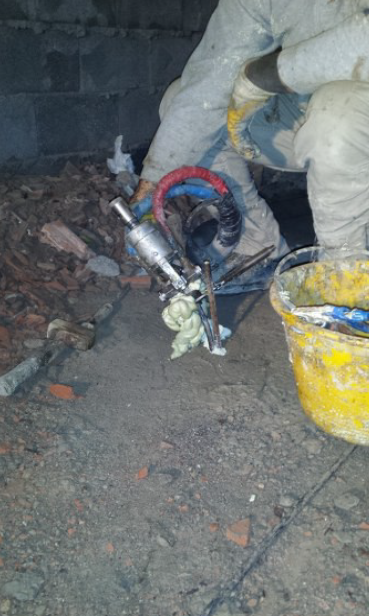

A tecnologia aplicada, protegida pela patente europeia nº 0851064 propriedade da empresa Uretek, permitiu a compactação profunda do solo através da injeção no próprio de resinas de poliuretano com alta pressão de expansão, as quais, em expansão, transmitiram ao volume sólido à sua volta uma ação compactadora que provoca um aumento da capacidade de carga.

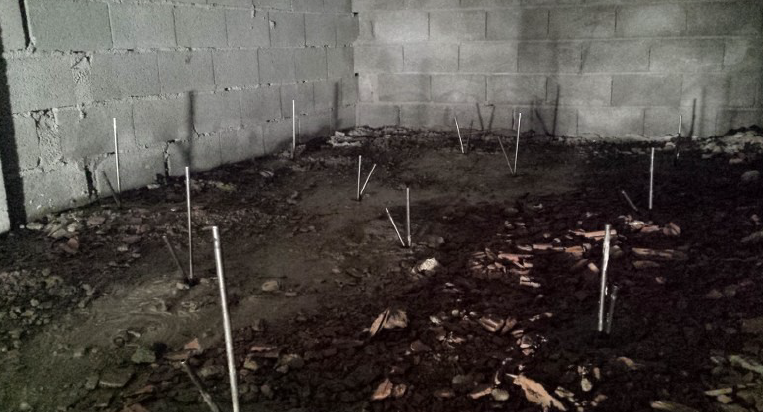

As injeções, a fim de abranger todo o volume de solo a ser tratado, foram realizadas colocando os tubos de injeção a diferentes cotas ou níveis.

O plano de intervenção consistiu em injetar no volume de solo nos primeiros quatro (4) metros abaixo do nível do suporte da fundação (a -2m acima do nível do rés-do-chão).
Uma vez no local, foram realizados vinte (20) testes penetrométricos para determinar as características do solo. Os impactos foram muito baixos ou mesmo nulos entre -3.0 e -5.5mm. A laje foi monitorizada com um nível laser para verificar em tempo real o movimento de cada ponto e o levantamento efetivo, que foi de 1mm em alguns pontos.
Após a intervenção, o teste penetrométrico foi repetido para verificar o aumento da resistência penetrométrica por ponto, que foi entre 30% e 100% aproximadamente. Os danos foram nulos, uma vez que toda a intervenção foi realizada a partir do interior do desvão e não foi necessário entrar em nenhuma das habitações. A intervenção durou 31 dias.
