Consolidação do terreno num edifício residencial multifamiliar

    LOCALIZAÇÃO: Badajoz
    ANO: 2020
    DURAÇÃO DA INTERVENÇÃO: 6 dias
    ÁREA INTERVENCIONADA: 87 metros lineares de sapatas corridas

    PROBLEMA

    Assentamento da fundação devido à lavagem do terreno.

    SOLUÇÃO

    Consolidação e elevação do terreno de fundação com injeções de resina expansiva Uretek Geoplus® - Tecnologia Uretek Deep Injections®.

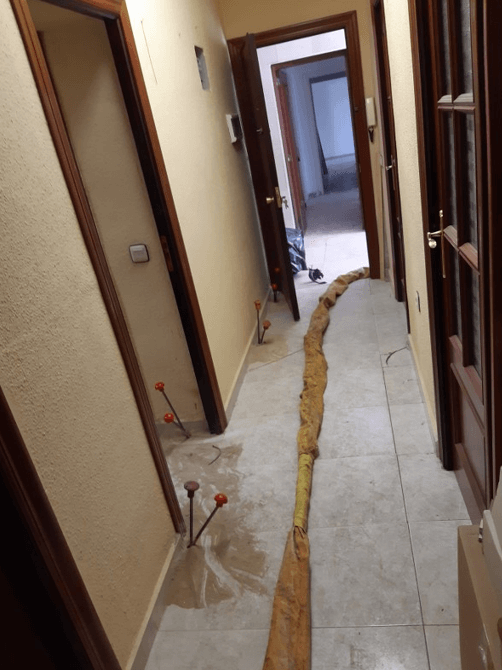

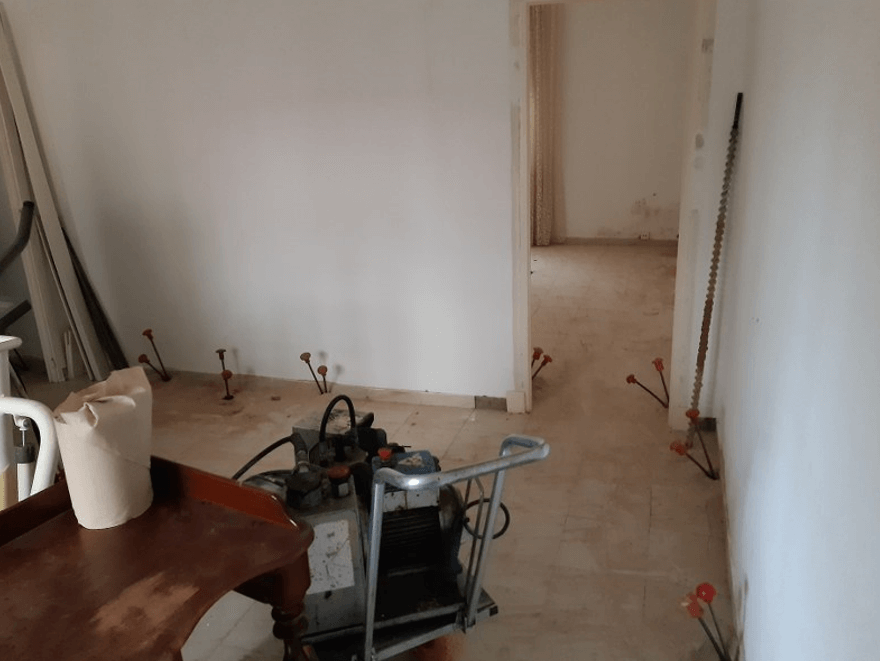

    A intervenção de consolidação foi realizada através da injeção de resina Uretek Geoplus no terreno de suporte da fundação, com o objetivo de melhorar os parâmetros de resistência e deformabilidade que afetavam o material de suporte da sapata. A extensão intervencionada foi de 87 metros lineares.

    PROBLEMA

    A rutura da rede de esgotos e a entrada de águas pluviais provocaram a erosão do terreno de fundação, deixando-o com uma tensão admissível insuficiente para as cargas que suportava.

    Porque é que a solução Uretek foi escolhida:

    • Rapidez: planeamento e calendarização cuidadosa dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo;
    • Preços competitivos;
    • Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, não produziu sujidade ou resíduos;
    • Monitorização laser de alta precisão: tanto durante como após a intervenção, os trabalhos foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado;
    • Aplicação da tecnologia exclusiva Uretek Deep Injections® que, graças à injeção de resina expansiva Uretek Geoplus® com elevada capacidade de expansão, compacta o solo e estabiliza as estruturas.
    • Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta resíduos no solo ou nos aquíferos presentes.

    SOLUÇÃO

    Para resolver o problema, optou-se por uma tecnologia pouco invasiva e de rapidez de execução: Uretek Deep Injections® com injeções de resina expansiva Uretek Geoplus®.

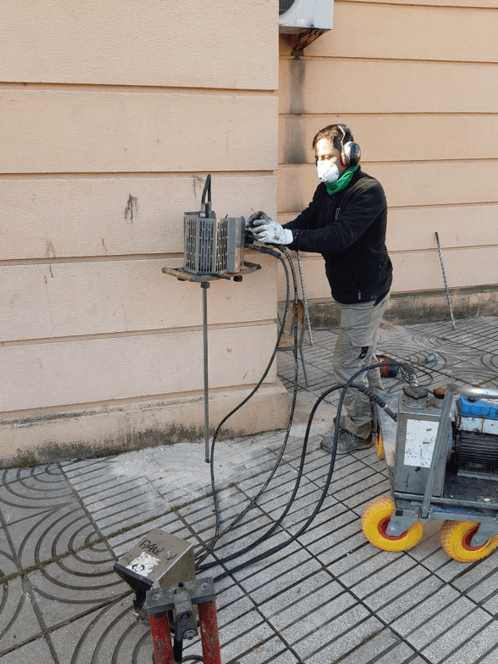

    Os resultados da intervenção foram verificados através de monitorização laser durante as injeções, bem como com a realização de ensaios de penetração dinâmica, antes e depois da intervenção (evidência da melhoria da capacidade de carga do terreno tratado).

    No total, foram intervencionados 87 metros lineares durante a intervenção.

    O PROJETO EM DETALHE

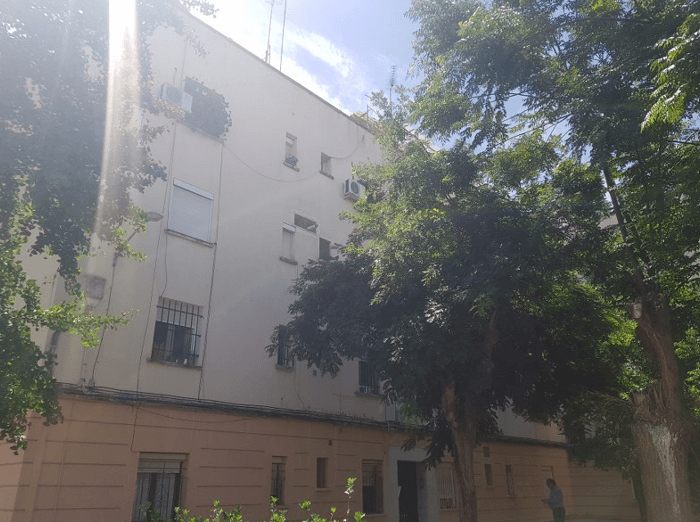

    O edifício é um bloco de apartamentos multifamiliar de 4 pisos, construído entre 1945 e 1950, com uma fundação em “T” invertido de sapatas de betão armado, com 1,2m de largura e 0,33m de largura e 0,56m de largura e 0,63m de largura na base e 0,56m de largura e 0,63m de largura no topo.

    A fundação assenta a uma cota de aproximadamente -1,0m sobre um solo heterogéneo preenchido com seixos numa matriz silto-argilosa, com uma tensão admissível de 0,4kp/cm2, muito inferior à tensão transmitida pela estrutura (1,2 a 1,36kp/cm2).

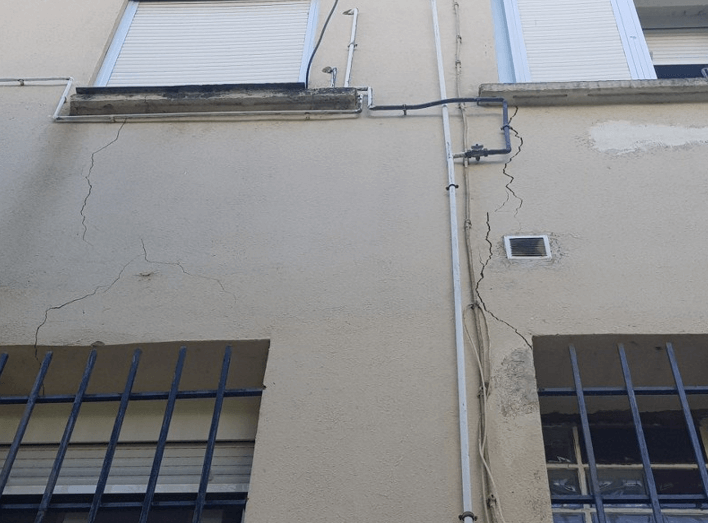

    Fissuras verticais aparecem em quase todas as aberturas de janelas nas fachadas frontal e traseira, com fissuras verticais também aparecendo na parede central de suporte de carga coincidindo com a escada. Apareceram também fissuras nas lajes do chão e do teto.

    O tratamento consistiu em melhorar o solo em 3 níveis até 3 metros abaixo das fundações de todas as paredes estruturais do edifício e das paredes exteriores não estruturais.

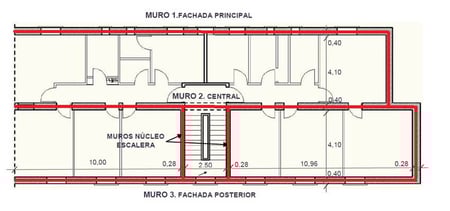

    Plano da zona de intervenção
