Consolidação do terreno de um edifício histórico em Comillas

Como parte da atuação, em Dezembro de 2014, definida no projeto de Reabilitação da Estrutura e Telhado da Igreja do Seminário Mayor de Comillas, Cantábria, a injeção foi realizada utilizando resinas de baixa expansividade nos poços de cascalho cimentados, que transportam as cargas para o estrato rochoso "firme", sob contrafortes na zona central e sob muros perimetrais na fachada oeste, a fim de garantir a consolidação da fundação, com possibilidade futura de deslizamentos ou perda de coesão da fundação original.

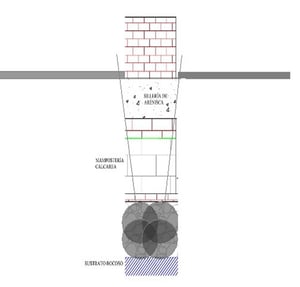

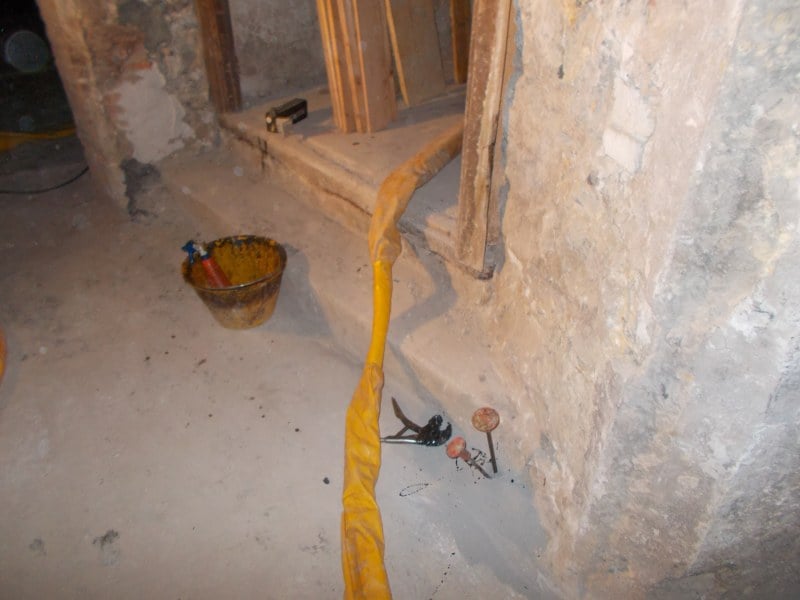

Injeção de resinas com pressão de expansão controlada no terreno de fundação composto de cascalho, originalmente cimentado, através de tubos de injeção.

O PROBLEMA

Desde a investigação inicial, a melhoria dos "poços de fundação" existentes, formados por cascalho com pouco ou nenhum cimento, com a presença de vazios, que transportam as cargas para o "firme" e podem comprometer a estabilidade da estrutura.

Porque é que a solução Uretek foi escolhida:

Rapidez: planeamento cuidadoso e calendarização dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo;

Preços competitivos;

Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, sem sujidade ou produção de resíduos;
Monitorização laser de alta precisão: tanto durante como após a intervenção, as actividades foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado;
Aplicação da tecnologia exclusiva Uretek Deep Injections® que, graças à injeção de resina expansiva Uretek Geoplus® com a sua elevada capacidade de expansão, compacta o solo e estabiliza as estruturas;
Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta substâncias no solo ou aquíferos presentes.

A SOLUÇÃO

Nesta primeira fase, a injecção de resinas com pressão na fundação composta por cascalho, originalmente cimentado, foi realizada através de tubos de injecção. Esta técnica requer uma pré-perfuração para passar os tubos de injecção.

Observações

As verificações efectuadas no início da intervenção, juntamente com as informações do projecto de reabilitação da igreja (estudo geotécnico e topográfico), determinaram o tratamento a ser realizado, a quantidade de resina a ser injectada e o volume de solo a ser tratado sob os contrafortes. Dadas as características da intervenção, provou ser uma solução ideal dada a sua baixa invasividade e resultados rápidos. A intervenção, realizada por técnicos da Uretek em total autonomia, é um exemplo da eficácia desta técnica, juntamente com a rapidez de execução e flexibilidade operacional, num contexto delicado.

O PROJECTO EM DETALHE

Os furos de injecção foram feitos com brocas de percussão rotativas eléctricas manuais com uma energia de impacto correspondente a um máximo de 12-14 Joules e uma frequência de 1.200-2.800 pancadas/minuto.

Este sistema de perfuração, que foi extensivamente testado em edifícios de alto valor, não transmite vibrações consideráveis para as estruturas, como foi demonstrado.

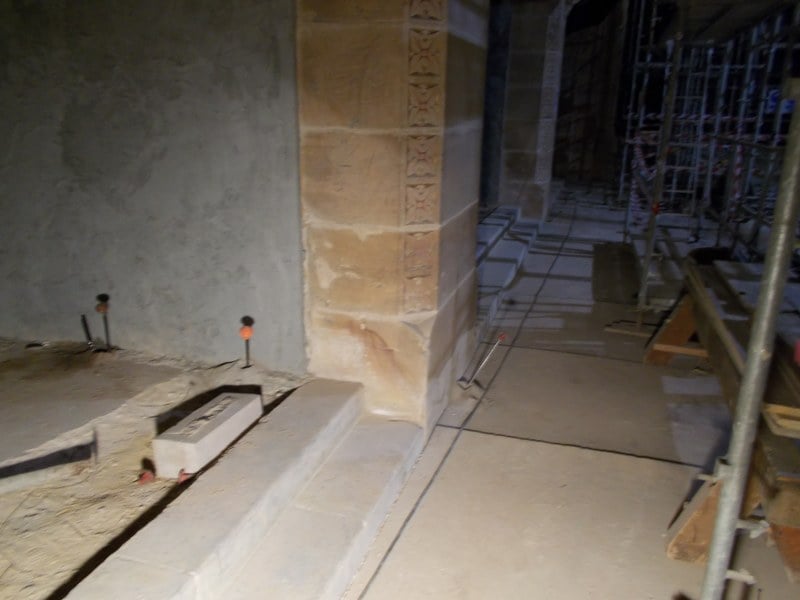

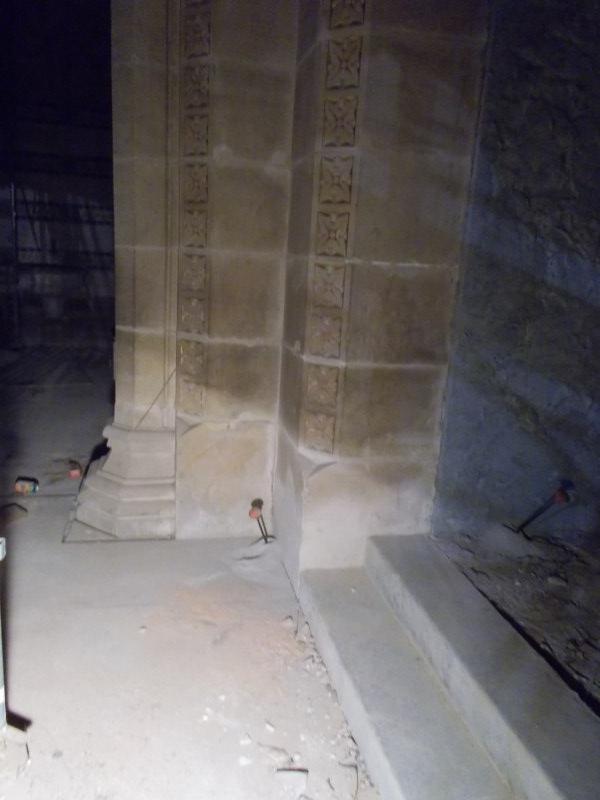

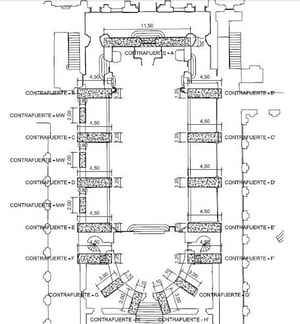

As perfurações, com um diâmetro de 26 mm, são realizadas através das fundações a distâncias regulares de 0,80-0,90 m, dependendo do tipo de contraforte. Desta forma, foi possível alcançar o solo a ser tratado e localizar com precisão o efeito das injecções.

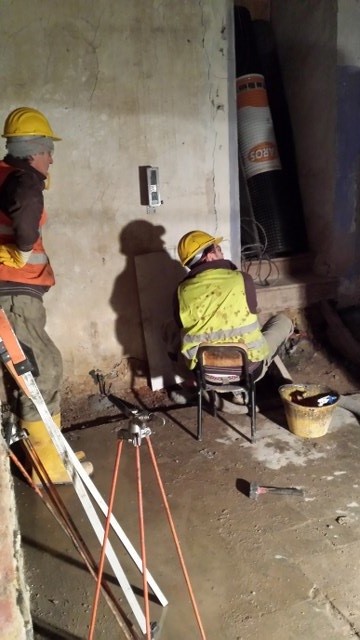

A fase de injecção foi realizada utilizando uma pistola que, ao acoplar-se à boca do tubo de injecção, injectou a resina de baixa pressão de expansão, previamente misturada numa câmara especial de pré-mistura dentro do tubo, no conduto enterrado.

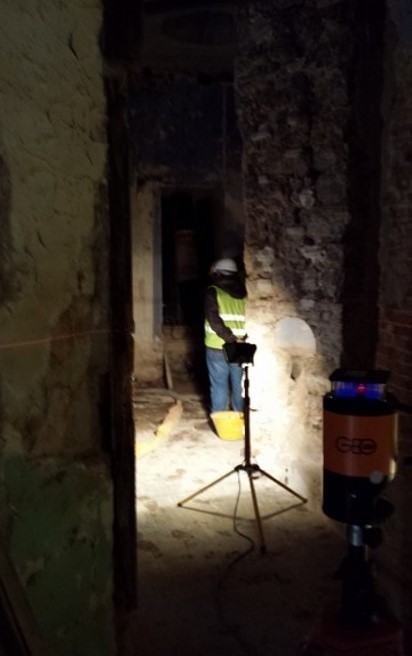

O uso de instrumentos de nivelamento a laser (precisão 0,1 mm) tornou possível monitorizar constantemente a estrutura, detectando micro-deslocamentos verticais durante a injecção.

A interrupção da injecção de resina foi determinada pela monitorização acima referida, evitando movimentos indesejados da estrutura sob a qual a injecção teve lugar.
