Consolidação de terreno num campo de futebol municipal

    LOCALIZAÇÃO: Cádiz
    ANO: 2016
    DURAÇÃO DA INTERVENÇÃO: 10 dias

    PROBLEMA

    Os aterros contidos pelo muro quebra-mar estavam a sofrer abatimentos há anos.

    SOLUÇÃO

    Consolidação de terreno de fundação com injeções de resina expansiva Uretek Geoplus® - Tecnologia Uretek Deep Injections®.

    O campo de futebol foi construído em meia encosta, de modo que cerca de 70% do mesmo se encontra em terreno natural e 30% num aterro com mais de 30 anos. Este aterro é contido por um muro de 4 a 5 m de altura, reforçado por um muro de betão. O acabamento é feito com relva artificial sobre uma camada de asfalto e gravilha.

    PROBLEMA

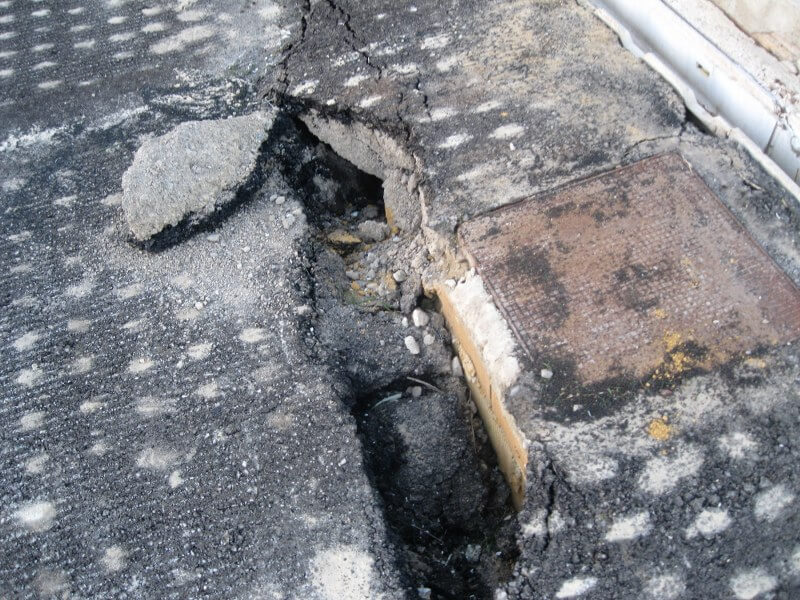

    O aterro contido pelo muro quebra-mar sofria abatimentos desde a sua construção, agravados pela infiltração de águas provenientes da rede de recolha de águas pluviais (que apresentava uma rotura há algum tempo). O abatimento (mais de 20 cm) provocou a rutura da camada de base asfáltica.

    Porque é que a solução Uretek foi escolhida:

    • Rapidez: planeamento e calendarização cuidadosa dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo;
    • Preços competitivos;
    • Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, não produziu sujidade ou resíduos;
    • Monitorização laser de alta precisão: tanto durante como após a intervenção, os trabalhos foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado;
    • Aplicação da tecnologia exclusiva Uretek Deep Injections® que, graças à injeção de resina expansiva Uretek Geoplus® com elevada capacidade de expansão, compacta o solo e estabiliza as estruturas.
    • Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta resíduos no solo ou nos aquíferos presentes.

    SOLUÇÃO

    As soluções tradicionais apresentavam-se excessivamente destrutivas, demoradas e dispendiosas, uma vez que era necessário demolir o solo superficial, esvaziar e substituir corretamente o solo de aterro. Como alternativa, optou-se por uma tecnologia pouco invasiva e de rapidez de execução: Uretek Deep Injections® com injeções de resina expansiva Uretek Geoplus®.

    A intervenção foi efetuada em duas fases:

    • 1ª FASE - Compactação superficial: injeções ao nível do apoio da fundação para melhorar as caraterísticas do terreno e preencher os espaços vazios entre a fundação e o terreno.
    • 2ª FASE - Consolidação profunda: injeções colunares efetuadas até uma profundidade de 4m no volume de solo afetado.
      O resultado da intervenção foi verificado através de monitorização laser durante as injeções, bem como um controlo, através de medidores volumétricos e manómetros, da quantidade de resina injetada e da pressão de injeção.

    Observações:

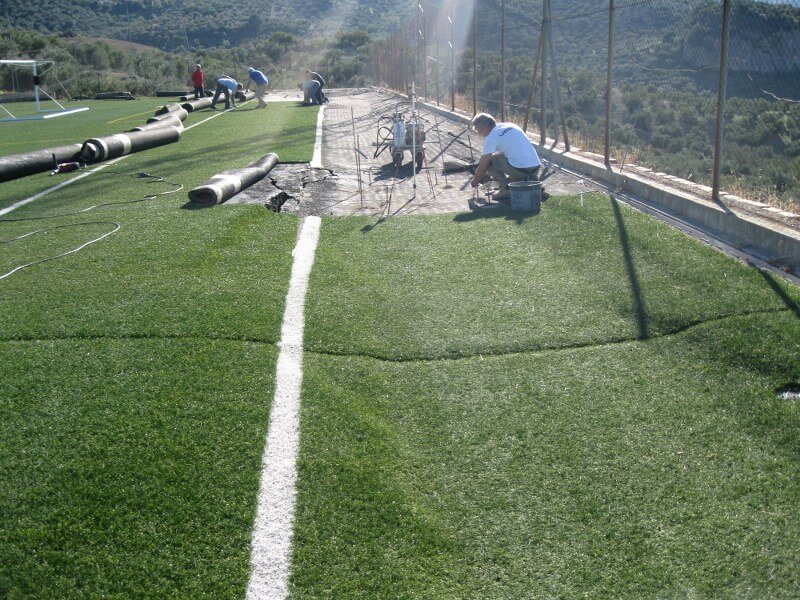

    A maquinaria ligeira utilizada no sistema permitiu que a intervenção fosse efetuada inteiramente a partir do próprio campo, sem danificar a superfície. Foi apenas necessário remover a relva artificial na zona a tratar. A intervenção, efetuada por técnicos da Uretek com total autonomia, é um exemplo da eficácia desta técnica, bem como da rapidez de execução e da flexibilidade operacional.

    O PROJETO EM DETALHE

    Os trabalhos de recompressão e consolidação realizados no campo de futebol municipal de Zahara de la Sierra, Cádis, consistiram na injeção de resina no terreno de fundação numa superfície de 860 m².

    Plano da zona de intervenção

    A placa de relva artificial assenta sobre uma camada de asfalto de 7-8 cm, sob a qual se encontra uma camada de cerca de 30 cm de gravilha. A zona afetada é constituída por aterros contidos por um muro de quebra-mar, que sofrem de assentamento devido à compactação natural e à infiltração de águas pluviais e da rede de águas pluviais, que se encontra interrompida há algum tempo.

    Nos ensaios de penetração dinâmica anteriores, verificou-se que algumas zonas que estavam a sofrer assentamentos. Como resultado, foi efetuado um tratamento de superfície a uma profundidade de 1 a 2m nos 40% esquerdos do campo e um tratamento até -4m, adaptando a intervenção à realidade apresentada.

    A tecnologia aplicada, protegida pela Patente Europeia n.º 0851064 propriedade da empresa Uretek, permitiu a densificação em profundidade do terreno através da injeção no próprio terreno de resinas de poliuretano com elevada capacidade de expansão, que, expandindo-se, transmitem ao volume sólido à sua volta uma ação compactadora que provoca um aumento da capacidade de carga.

    As injeções, de modo a cobrir todo o volume de terreno a tratar, foram realizadas através da colocação de condutas de injeção alternadas a diferentes profundidades, a seguir designadas por “níveis”.

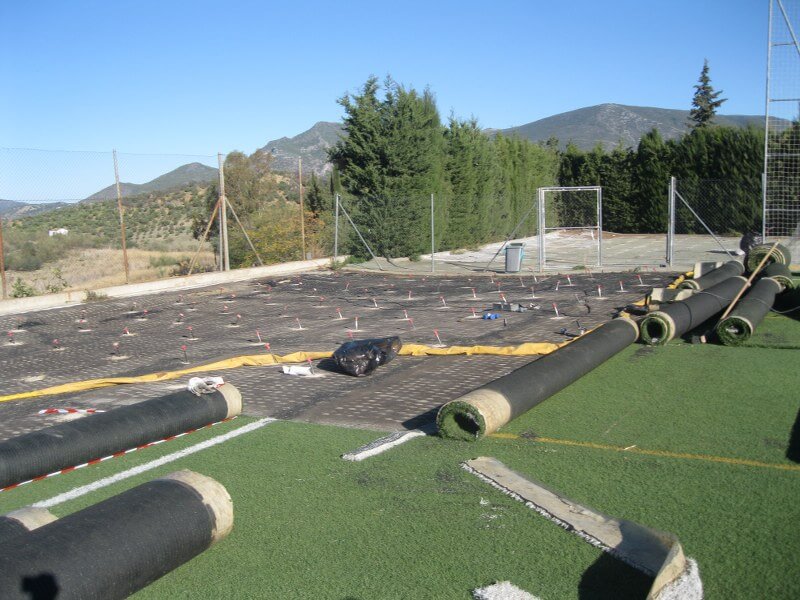

    O plano de intervenção consistiu em perfurar a superfície afetada numa malha de aproximadamente 1x1 m, e depois inserir os tubos de injeção a diferentes profundidades.

    Uma vez no local, foram efetuados cinco (5) ensaios de penetração dinâmica iniciais para determinar as caraterísticas do solo. A superfície do terreno foi monitorizada com um nível laser para verificar em tempo real o movimento de cada ponto e o levantamento efetivo.

    Após a intervenção, os ensaios penetração dinâmica (5) foram repetidos para verificar o aumento da resistência penetrométrica por ponto, que se situou entre 40% e 400% consoante a zona.

    Os danos foram mínimos, apenas os das perfurações feitas na camada de asfalto.

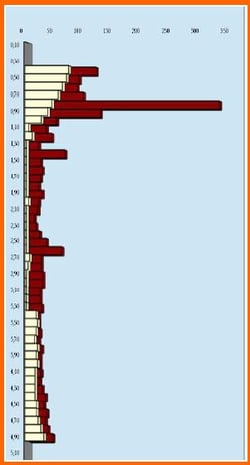

    Gráfico de ensaio penetrométricoGráfico de ensaio penetrométrico
