Consolidação e levantamento da laje de um pavilhão industrial

    LOCAL: Valdemoro (Madrid)
    ANO:     2011
    DURAÇÃO DA INTERVENÇÃO:     12 dias
    ÁREA TRATADA:     21,5 ml e 1.020,0 m²

    PROBLEMA

    Fissuras e abatimento da laje.

    SOLUÇÃO

    Consolidação e levantamento do terreno de fundação com injeções de resina expansiva Uretek Geoplus® – Tecnologia Uretek Floor Lift®

    Pavilhão industrial construído em 2003. É composto por pórticos de betão e muros de vedação de considerável altura.

    A fundação principal do edifício assenta em estacas, exceto na zona intervencionada, que se encontra fora do projeto original e assenta presumivelmente sobre uma fundação contínua superficial, com dimensões não especificadas.

    Segundo previsão do técnico responsável pela obra, trata-se de uma sapata corrida com largura aproximada de 0,50 m.

    O PROBLEMA

    Devido a problemas relacionados com vibrações (causadas pelo trânsito de camiões e maquinaria pesada), ruturas de tubagens e má compactação do terreno de suporte das lajes armadas, surgem abatimentos nos pavimentos das ruas anexas, fissuras nos muros de vedação e abatimento da laje.

    Porque é que a solução Uretek foi escolhida:

    • Rapidez: um planeamento e uma calendarização cuidadosa dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo.
    • Preços competitivos.
    • Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, não produziu sujidade ou resíduos.
    • Monitorização laser de alta precisão: tanto durante como após a intervenção, as atividades foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado.
    • Aplicação das tecnologias exclusivas Uretek Floor Lift® e Uretek Deep Injections®, que, com a injeção da resina expansiva Uretek Geoplus® de elevada capacidade de expansão, compacta o terreno e estabiliza as estruturas.
    • Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta substâncias no solo ou aquíferos presentes.

    A SOLUÇÃO

    Como alternativa à solução tradicional, foi escolhida uma tecnologia pouco invasiva e de elevada rapidez de execução: Uretek Deep Injections®, com injeções de resina expansiva Uretek Geoplus®.

    Tecnologia combinada com Uretek Floor Lift (levantamento do pavimento).

    A intervenção foi realizada em duas fases:

    • 1.ª FASE – Compactação superficial: injeções ao nível de suporte da fundação para melhorar as características geomecânicas do terreno e preencher os vazios existentes entre a fundação e o solo.
    • 2.ª FASE – Consolidação em profundidade: injeções realizadas em três (3) níveis de profundidade no volume de solo afetado pelas cargas.

    O resultado da intervenção foi verificado através de monitorização laser durante as injeções, bem como controlo da quantidade de resina injetada e da respetiva pressão, por meio de medidores volumétricos e manómetros.

    Observações:

    A intervenção, realizada pelos técnicos da Uretek com total autonomia, é um exemplo da eficácia desta técnica, aliada à rapidez de execução e flexibilidade operativa.

    O resultado foi confirmado através da realização de um ensaio de penetração dinâmica, que evidenciou a melhoria da capacidade de carga do terreno após a intervenção.

    Devido à natureza não invasiva da intervenção, não houve danos no pavimento. Com o nivelamento obtido, foi possível corrigir o abatimento da laje.

    O PROJETO EM PORMENOR

    A intervenção de consolidação do solo de fundação sob o pavimento, realizada na localidade de Valdemoro (Madrid), foi executada ao longo de 21,5 metros lineares do muro de vedação da habitação, com aplicação da tecnologia Floor Lift® (levantamento e estabilização do pavimento) numa área de aproximadamente 1.020,00 m², conforme indicado no plano anexo (delimitado por zonas), na 1.ª fase da intervenção.

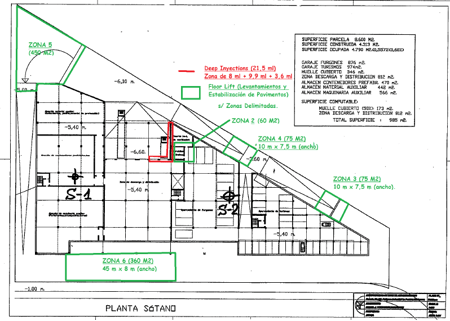

    Plano da área de intervenção

    Segundo o estudo geológico fornecido, foram identificados dois níveis estratigráficos:

    • Nível I: aterros nos primeiros 6 metros, compostos por terra vegetal, com restos de tijolo e betão, de natureza arenosa. Má qualidade geotécnica e capacidade de carga nula.
    • Nível II: areias argilosas, pouco plásticas (ocupa a maior parte do furo de sondagem – 15 m). Apresenta intercalações de argila arenosa.

    A tecnologia aplicada permitiu a compactação do terreno em profundidade através da injeção direta no solo de resinas de poliuretano de elevada capacidade de expansão. Ao expandirem, estas resinas transmitem ao volume sólido envolvente uma ação de compactação, originando um aumento da capacidade de carga.

    A melhoria obtida foi medida in situ com um ensaio de penetração dinâmica, representando-se em termos de resistência à penetração na ponta, qc.

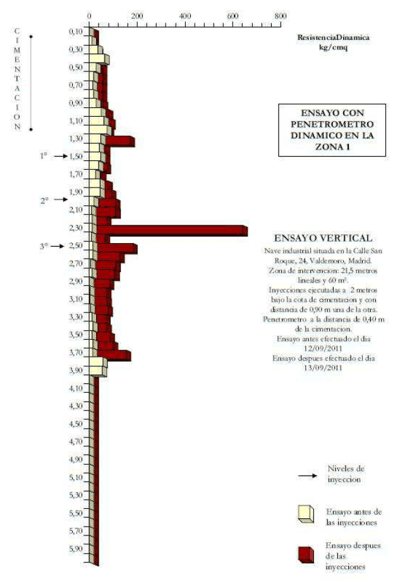

    Ensaio penetrométrico

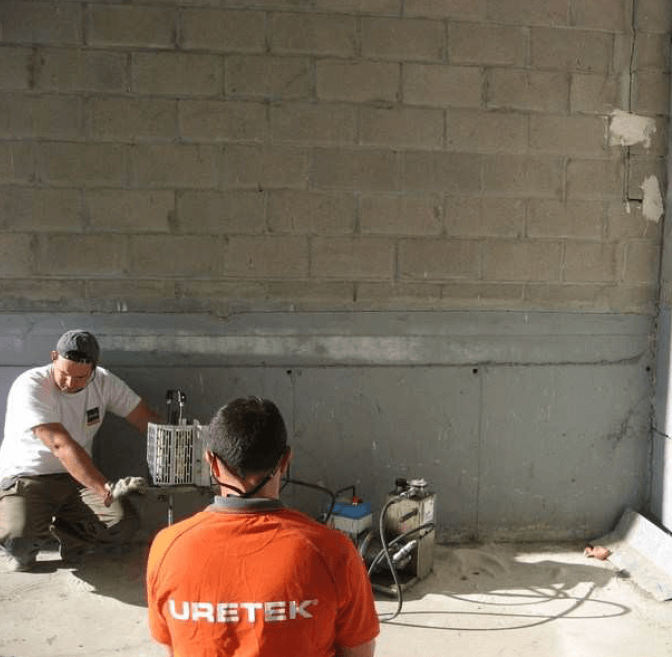

    Realização de ensaio penetrométrico

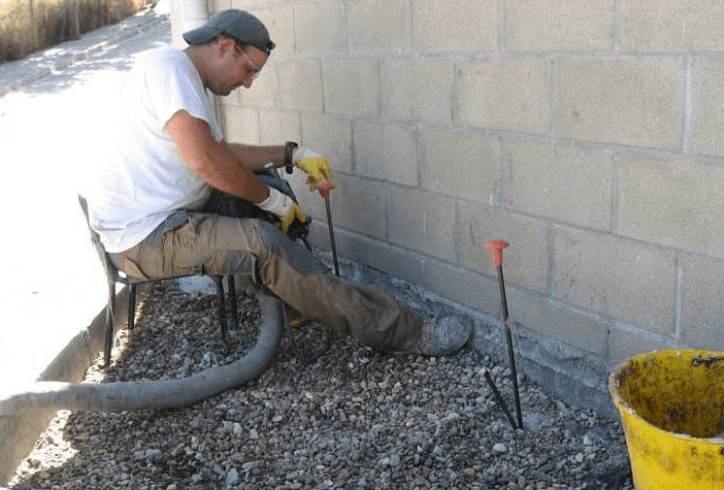

    Injeções de resina

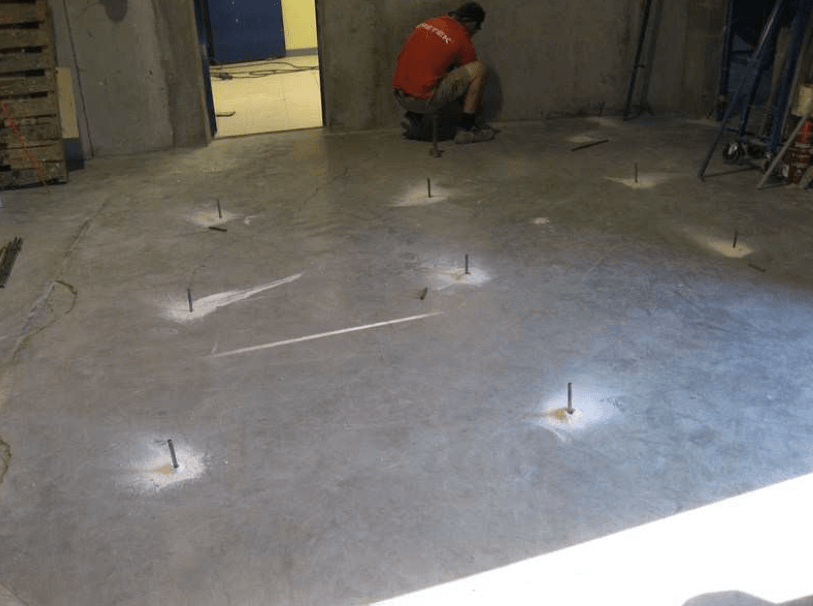

    Malha de injeções

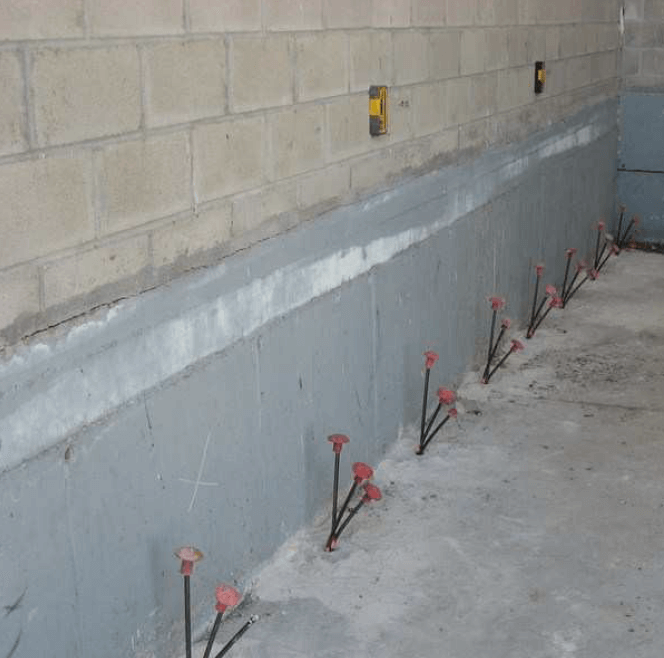

    Pontos de injeção de resina

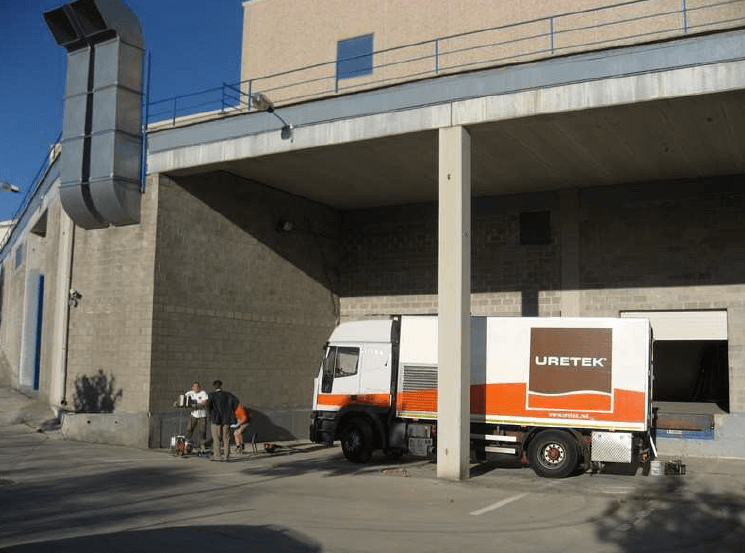

    Fachada da nave
