Aumento da capacidade de carga do pavimento de um campo desportivo

    LOCALIZAÇÃO: Málaga
    ANO:
    2016
    DURAÇÃO DA INTERVENÇÃO:
    2 dias e meio

    PROBLEMA

    Colapso dos aterros por saturação.

    SOLUÇÃO

    Consolidação e levantamento do terreno de fundação com injeções de resina expansiva Uretek Geoplus® - Tecnologia Uretek Floor Lift®.

    O campo desportivo foi construído em 2015 num local de aterro que remonta a 2009. O campo é feito de betão armado com uma espessura de até 25 cm e existe um muro perimetral sobre uma base em faixa com 50 cm de espessura.

    O PROBLEMA

    Colapso dos aterros devido à saturação. Devido ao assentamento de um terço da superfície da pista e do muro perimetral, foi efetuado um estudo patológico que determinou a causa do problema. A intervenção foi necessária tanto para consolidar o terreno de fundação da pista e do muro, como para levantar a pista, eliminando o assentamento.

    25,5 ml de fundação contínua + 56 m² de laje de pista com um máximo de 14 cm de elevação.

    Porque é que a solução Uretek foi escolhida:

    • Rapidez: um planeamento e uma calendarização cuidadosa dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo.
    • Preços competitivos.
    • Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, não produziu sujidade ou resíduos.
    • Monitorização laser de alta precisão: tanto durante como após a intervenção, as atividades foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado.
    • Aplicação da tecnologia exclusiva Uretek Floor Lift® que, graças à injeção de resina expansiva Uretek Geoplus® a elevada capacidade de expansão, compacta o solo e estabiliza as estruturas.
    • Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta substâncias no solo ou aquíferos presentes.

    A SOLUÇÃO

    Em alternativa a uma solução tradicional, optou-se por uma tecnologia pouco invasiva e de rapidez de execução: Uretek Floor Lift com injeções de resina expansiva Uretek Geoplus®.

    A intervenção foi efetuada em duas fases:

    • 1ª FASE - Compactação superficial: injeções ao nível do apoio da fundação para melhorar as caraterísticas geomecânicas do terreno e preencher os espaços vazios entre a fundação e o terreno.
    • 2ª FASE - Consolidação profunda: injeções efetuadas a uma profundidade de um (1) nível no volume de solo afetado pelas cargas.

    O resultado da intervenção foi verificado através de monitorização laser durante as injeções, bem como um controlo, através de medidores volumétricos e manómetros, da quantidade de resina injetada e da pressão de injeção.

    Observações:

    A intervenção, efetuada por técnicos da Uretek em total autonomia, é um exemplo da eficácia desta técnica, aliada à rapidez de execução e flexibilidade operacional, num contexto delicado. O resultado final foi confirmado pela realização de dois ensaios de penetração dinâmica contínua, confirmando a melhoria do solo em termos de resistência penetrométrica por ponto.

    O PROJETO EM PORMENOR

    ENSAIOS

    As investigações prévias realizadas (Estudo Geotécnico de Patologias realizado pela CEMOSA em novembro de 2015) mostraram que tanto a pista como o muro perimetral assentam sobre um aterro executado aquando da construção das urbanizações que rodeiam a pista. Este aterro tem uma compactação mole a muito mole e, devido à água que foi adicionada, os materiais ficaram saturados, reduzindo as suas caraterísticas geomecânicas e causando assentamentos. Estes assentamentos são também diferenciados devido às diferentes espessuras dos aterros.

    Plano da zona de intervenção

    A INTERVENÇÃO

    A intervenção de recompressão e consolidação tem como objetivo preencher os vazios, aumentar a capacidade de carga do terreno de fundação e o muro perimetral e adicionalmente elevar o pavimento (máximo 14cm).

    A tecnologia aplicada permite a densificação do solo através da injeção de resinas de poliuretano com elevada pressão de expansão no próprio solo, as quais, ao expandirem-se, transmitem uma ação compactante ao volume sólido envolvente, resultando num aumento da capacidade de carga.

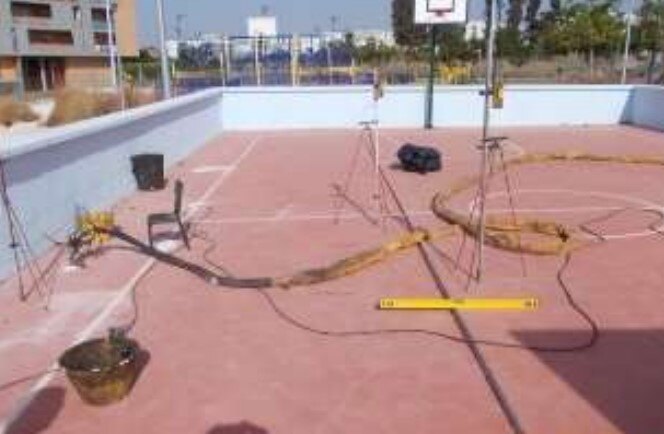

    As injeções, de modo a cobrir todo o volume de solo, são efetuadas através da colocação de tubos de injeção alternadas a diferentes profundidades, a seguir designadas por “níveis”. A intervenção de consolidação foi realizada numa extensão de 25,5 ml de sapata contínua sob paredes estruturais e sob 56 m² de pavimento de campo desportivo.

    PERFIL DO SOLO

    Perfil do terreno

    ACOMPANHAMENTO E CONTROLO

    • Controlo por laser durante as injeções.
    • 2 ensaios de penetração dinâmica (DPM30), 1 antes e 1 depois da intervenção para o muro perimetral.

    Gráfico de ensaio penetrométrico
