Aumento da capacidade de carga do pavimento de uma câmara frigorífica

    LOCALIZAÇÃO: Alcalá de Henares - Madrid
    ANO:
    2021
    DURAÇÃO DA INTERVENÇÃO:
    1 dia

    PROBLEMA

    Abatimento de até 20 cm.

    SOLUÇÃO

    Consolidação e levantamento do terreno de fundação com injeções de resina expansiva Uretek Geoplus® - Tecnologia Uretek Floor Lift®.

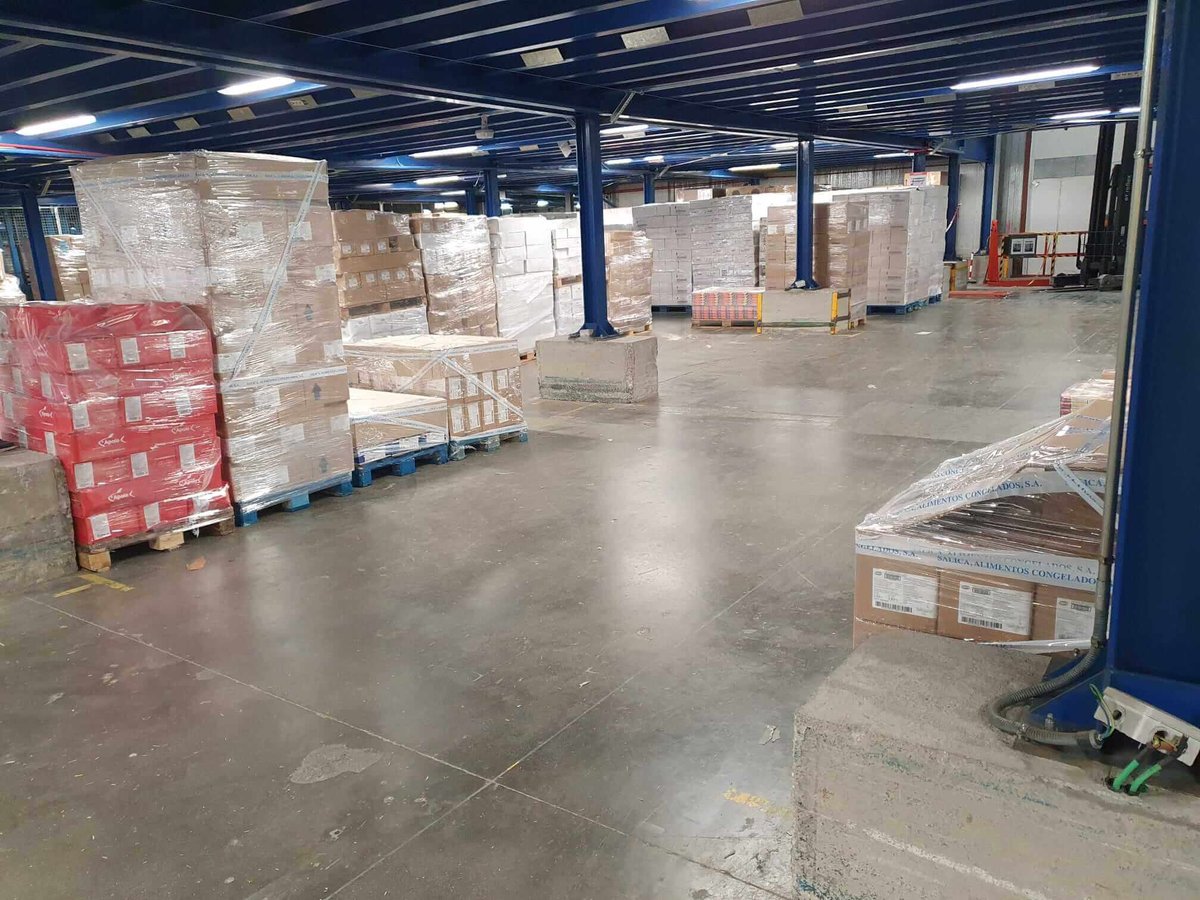

    Trata-se de uma intervenção sob as lajes do pavimento de uma das câmaras frigoríficas a -20ºC nas instalações da empresa STEF em Alcalá de Henares, utilizada para a logística de produtos alimentares. Dispõe de uma estrutura interna ou mezanine para armazenamento.

    O PROBLEMA

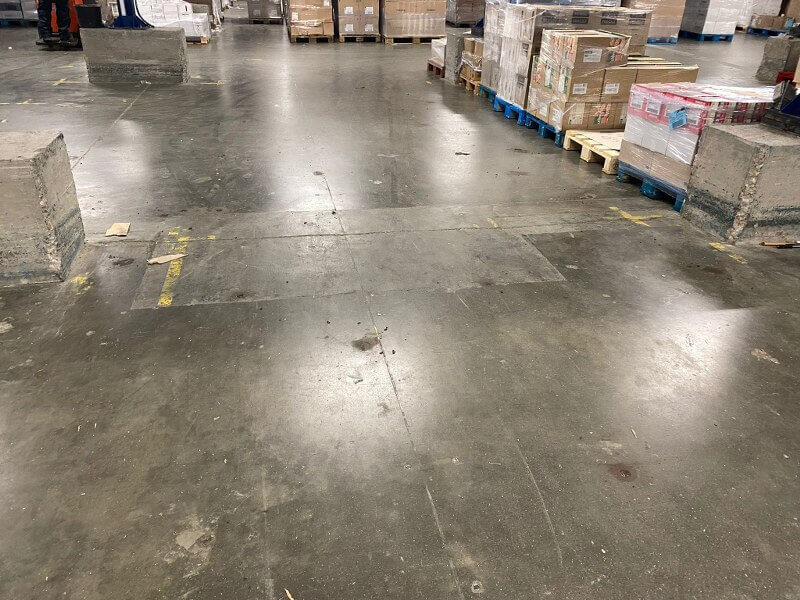

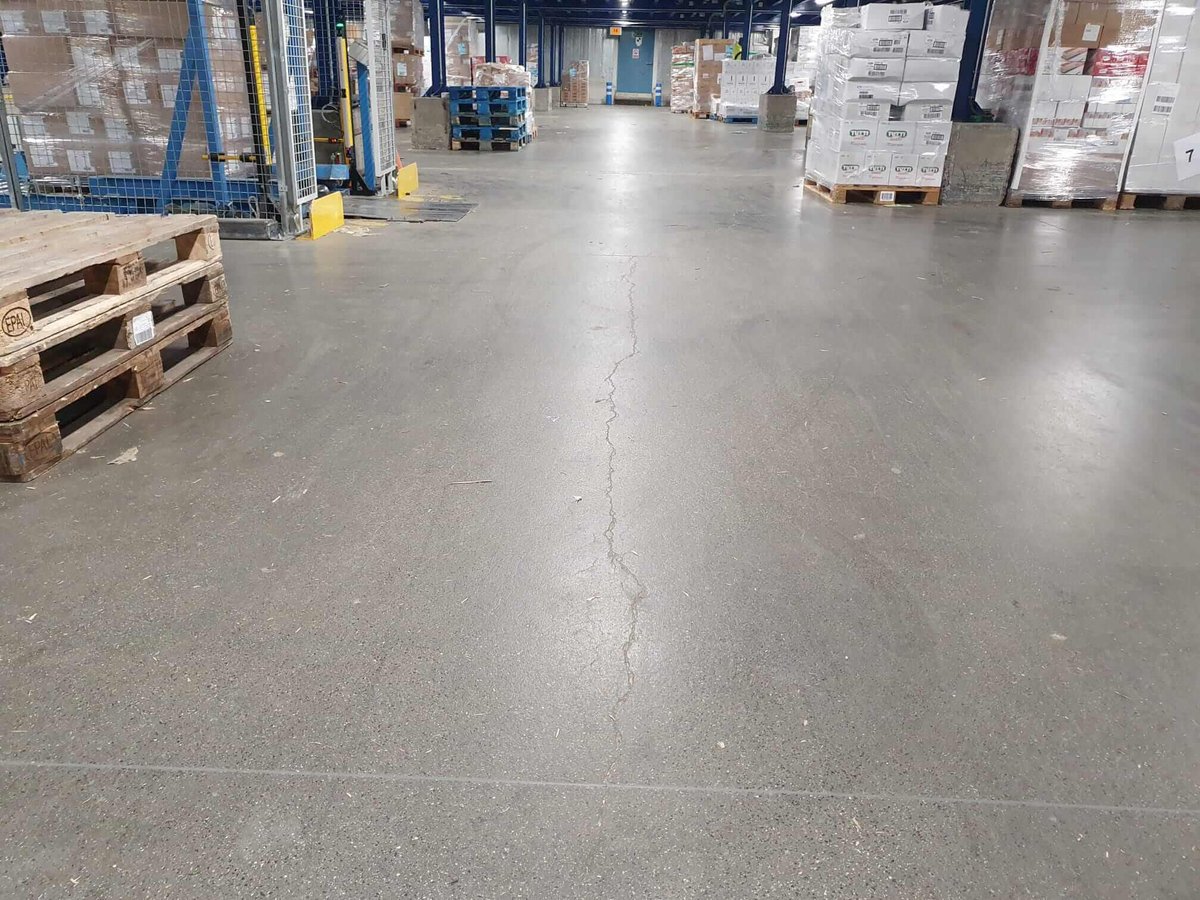

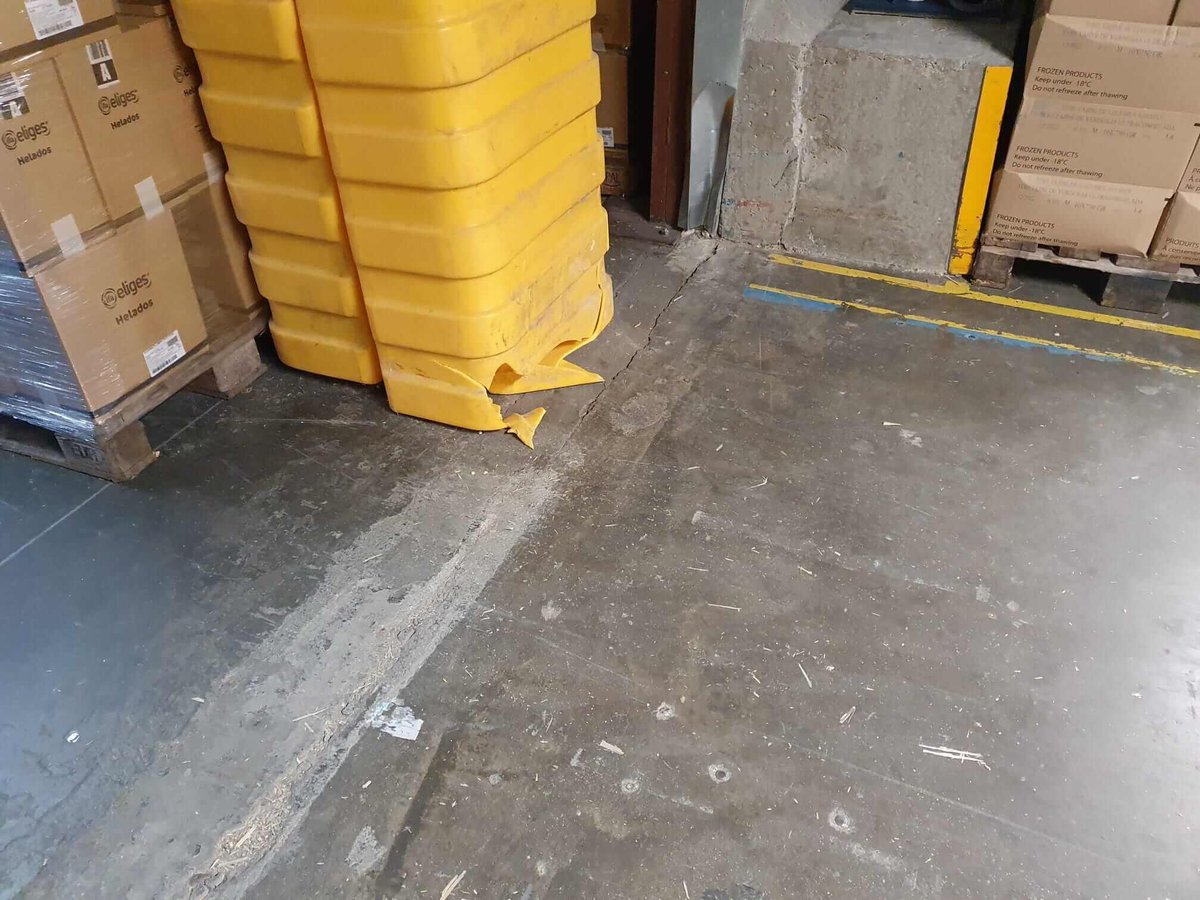

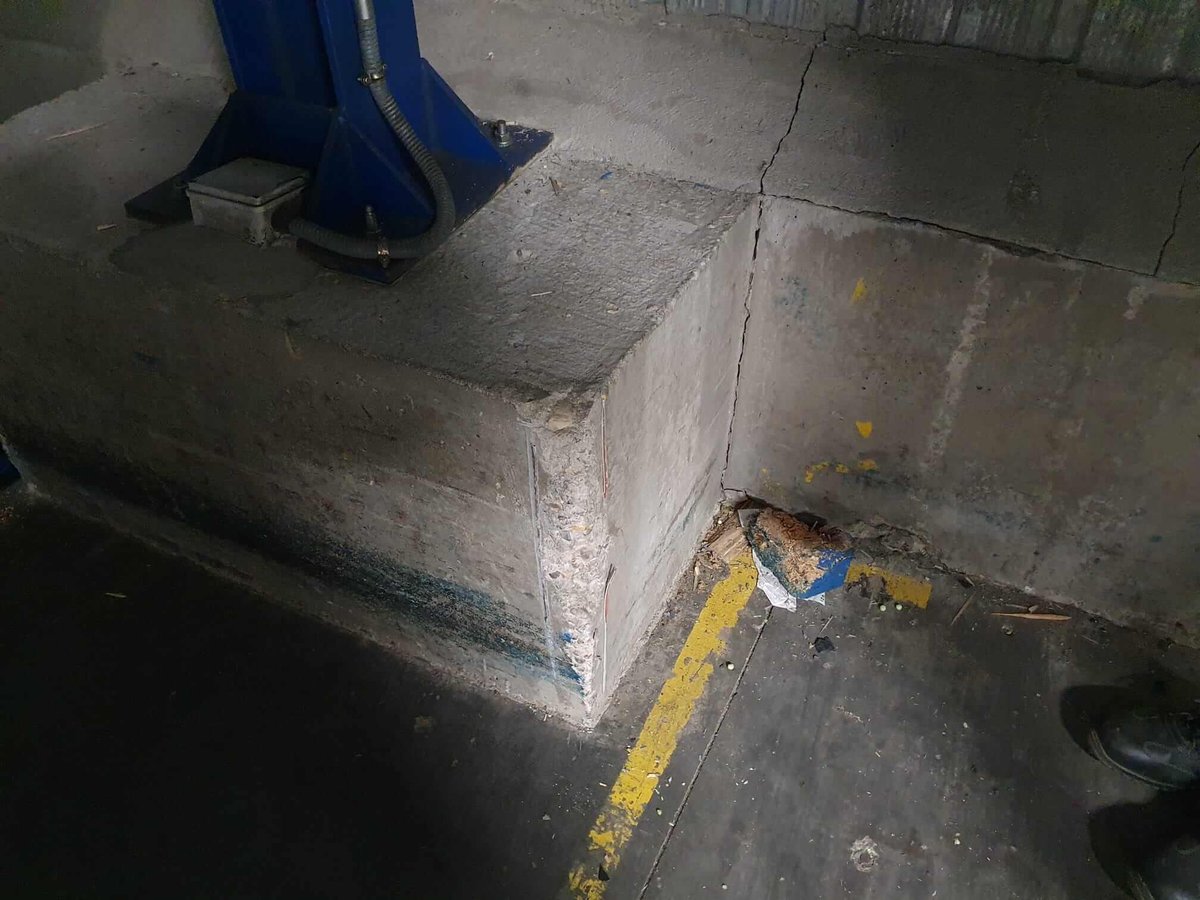

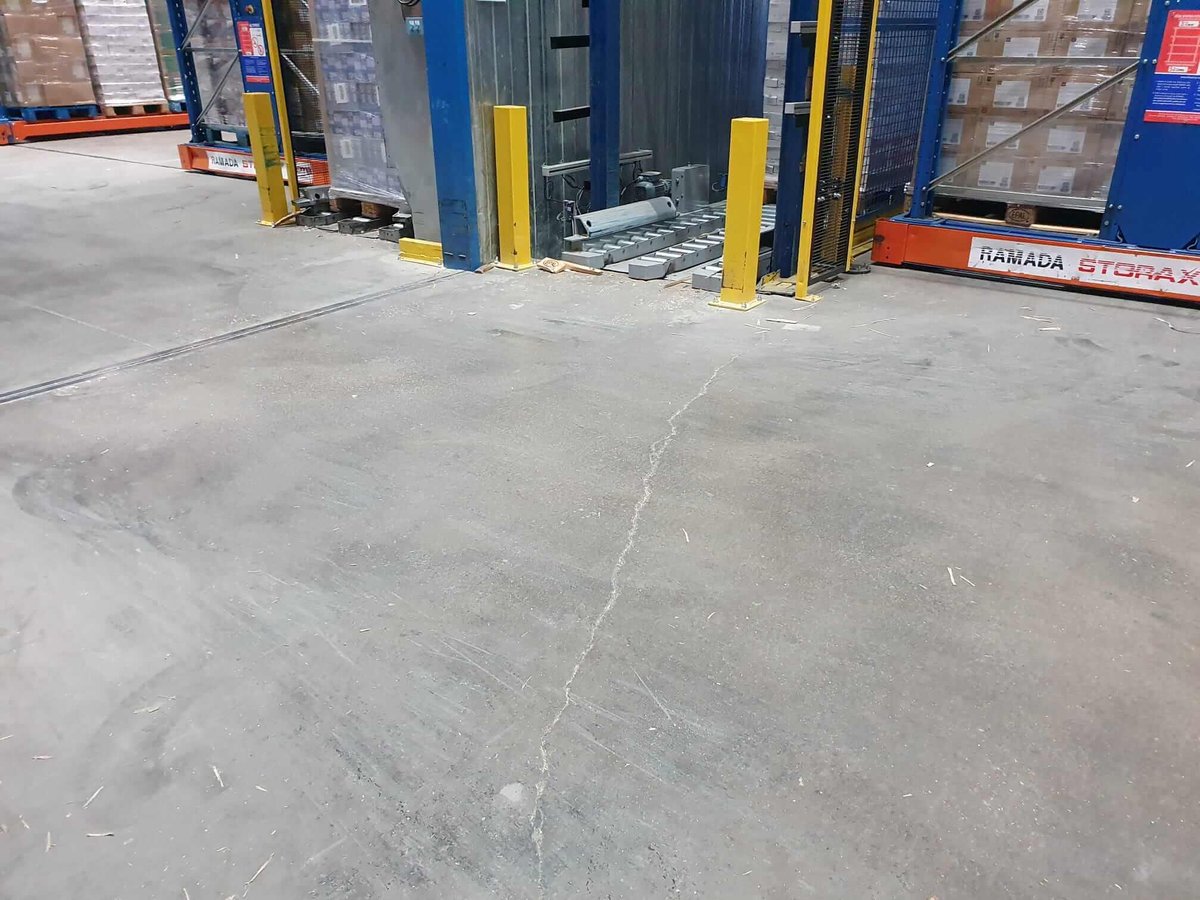

    A betonilha / laje apresentava deformações sob a forma de abatimento de até 20 cm na parte mais crítica, afetando a estrutura da mezanine, as prateleiras de armazenamento, etc. 40 m² de betonilha / laje com 85 cm de espessura.

    Porque é que a solução Uretek foi escolhida:

    • Rapidez: um planeamento e uma calendarização cuidadosa dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo.
    • Preços competitivos.
    • Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, não produziu sujidade ou resíduos.
    • Monitorização laser de alta precisão: tanto durante como após a intervenção, as atividades foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado.
    • Aplicação da tecnologia exclusiva Uretek Floor Lift® que, graças à injeção de resina expansiva Uretek Geoplus® a elevada capacidade de expansão, compacta o solo e estabiliza as estruturas.
    • Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta substâncias no solo ou aquíferos presentes.

    A SOLUÇÃO

    Em alternativa a uma solução tradicional, que implicaria a demolição do pavimento, a compactação do solo sobre o qual o pavimento assenta e a reconstrução de um novo pavimento, optou-se pela utilização de uma das tecnologias patenteadas da URETEK.

    URETEK FLOOR LIFT

    Esta tecnologia caracteriza-se pela rapidez de execução e pelo seu carácter pouco invasivo. O resultado da intervenção foi verificado através da monitorização por laser durante as injeções, bem como o controlo através de testes de penetração dinâmica antes e de depois da intervenção.

    A intervenção, efetuada por técnicos da Uretek em total autonomia, é um exemplo da eficácia desta técnica, bem como da rapidez de execução e da flexibilidade operacional, num contexto delicado. O resultado foi confirmado pela realização de dois ensaios de penetração dinâmica contínua, confirmando a melhoria da resistência dinâmica do solo.

    Observações:

    Com base na informação fornecida pelo Cliente, foi definida uma intervenção executada pelos técnicos da Uretek com total autonomia, constitui um exemplo da eficácia desta técnica, aliada à rapidez de execução e flexibilidade operacional, num contexto delicado, sendo uma alternativa eficaz.



    O PROJETO EM PORMENOR

    A intervenção, realizada na laje de pavimento situada na câmara frigorífica C--3 pertencente às instalações de armazenamento e distribuição da multinacional INMOSTEF, teve como objetivo aumentar a capacidade de carga do terreno de fundação da estrutura em questão para conseguir uma tensão admissível do solo sob a fundação suficiente para suportar as cargas transmitidas pela estrutura.

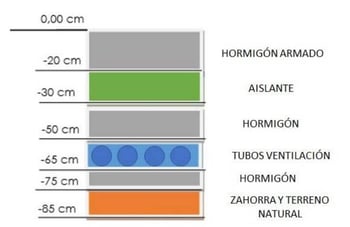

    A laje de betão tem a seguinte secção transversal:

    Composição dos terrenos

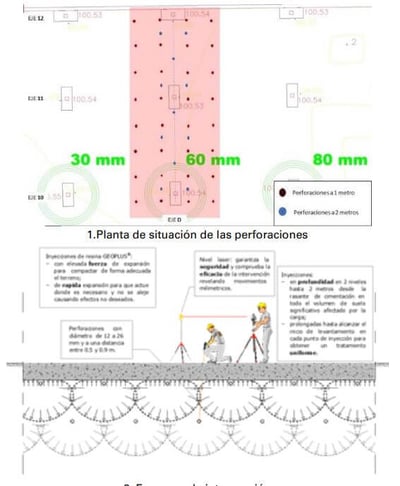

    A intervenção consistiu em melhorar o solo numa área de 40 m2 sob a laje, e foram feitas injeções numa malha de perfurações e injeções de 1,2 x 1,2 metros, em 2 níveis de profundidade, o superior a 0,90 m. e o inferior a 1,80 metros abaixo do nível da laje.

    Descrição da intervenção

    A intervenção foi efetuada em 6 fases:

    • Estabelecimento da malha de perfurações.
    • Perfuração da laje e de uma parte do solo.
    • Inserção dos tubos perfurados.
    • Injeção de resinas expansivas.
    • Remoção/corte dos tubos de injeção.
    • Selagem dos furos.

    Durante os trabalhos, foram realizados dois ensaios de penetração dinâmica, um antes das injeções de resina e outro depois da injeção. Os resultados obtidos ratificam melhoria da resistência dinâmica do solo.

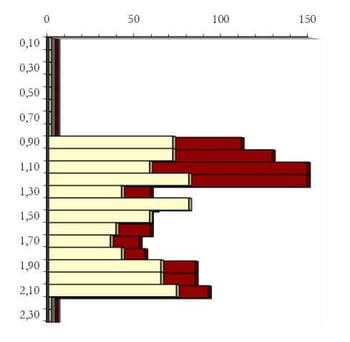

    Gráfico de ensaio penetrométrico
