Campo desportivo construído junto à escola em 1984, numa encosta. Dois terços do campo estão em terreno natural e o outro terço em aterro, contido por um muro de betão com 2,5 a 5 m de altura. A laje não reforçada tem 20 cm de espessura.
O PROBLEMA

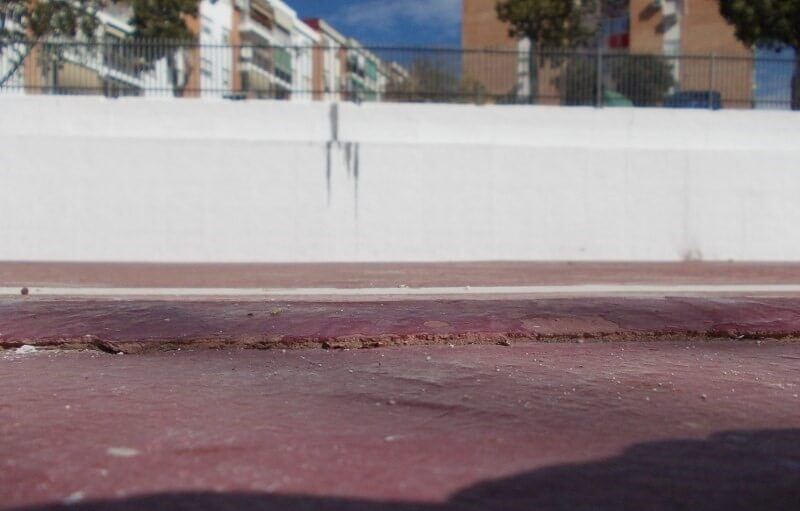

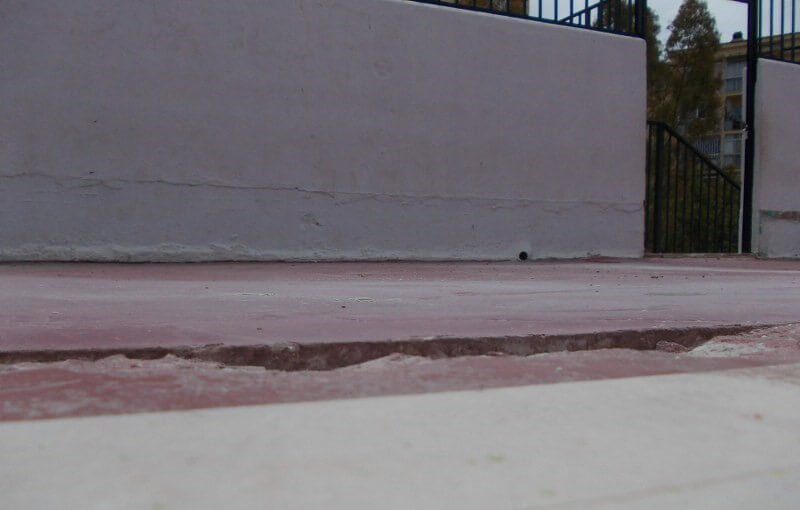

O terreno que suporta a laje apresenta grandes vazios. Os muros de contenção de ambos o lado do campo tem microestacas, sendo que o que contém o aterro tem um vazio sob a cinta de amarração da estaca de 50cm; a entrada de água sob a laje do campo lavou o terreno, provocando o assentamento da laje, formando poças, e impedindo o escoamento correto da água.
Porque é que a solução Uretek foi escolhida:
- Rapidez: um planeamento e uma calendarização cuidadosa dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo.
- Preços competitivos.
- Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, não produziu sujidade ou resíduos.
- Monitorização laser de alta precisão: tanto durante como após a intervenção, as atividades foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado.
- Aplicação da tecnologia exclusiva Uretek Floor Lift® que, graças à injeção de resina expansiva Uretek Geoplus® a elevada capacidade de expansão, compacta o solo e estabiliza as estruturas.
- Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta substâncias no solo ou aquíferos presentes.
A SOLUÇÃO
A solução tradicional consistia na demolição da laje, preenchimento e compactação do fundo e construção de uma nova laje implicava a demolição de um troço da parede do recinto, a formação de vias de acesso e um custo de cerca do dobro da solução implementada. Foi escolhida uma tecnologia não invasiva e de rapidez de execução: Uretek Floor Lift com injeções de resina expansiva Uretek.
A intervenção realizada em toda a superfície afetada, cerca de 135 m2, preencheu todos os vazios e levantou a laje em 5cm, de modo que a laje e o solo voltem a estar em contacto. Esta intervenção foi efetuada em 1,5 dias de trabalho.
Observações:
Graças ao carácter não invasivo da intervenção, não foi necessária qualquer alteração de atividade na escola, que continuou o seu funcionamento normal. As perfurações têm 10 mm de diâmetro, pelo que, após o corte dos tubos de injeção e a repintura da via, são impercetíveis.
O PROJETO EM PORMENOR
A intervenção realizada na pista desportiva do CEIP Alegria de la Huerta, em Málaga, teve como objetivo preencher e levantar 135m2 de pavimento que tinham ficado a descoberto devido à lavagem do terreno.

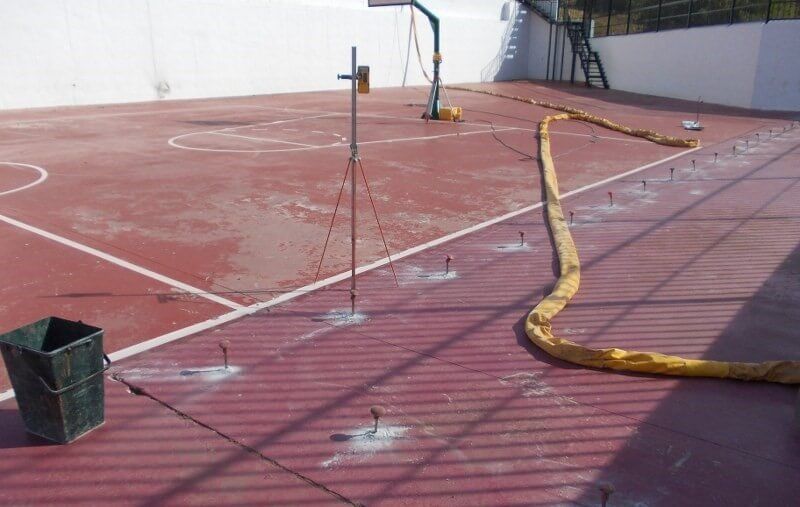

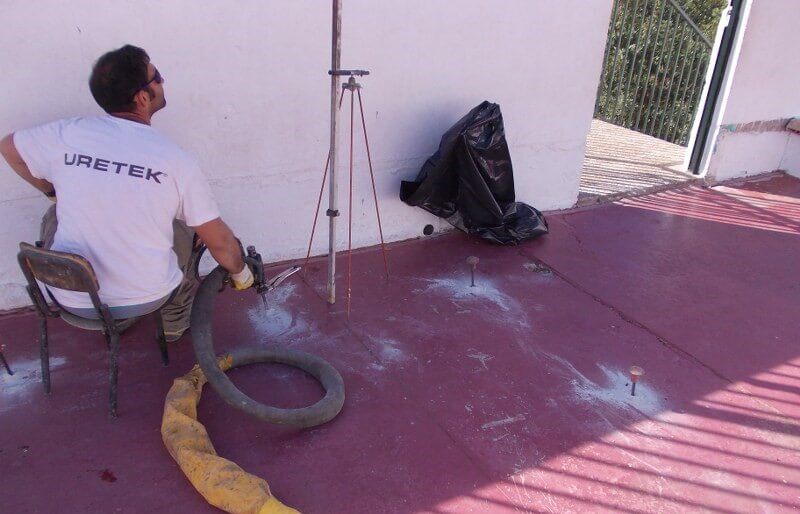

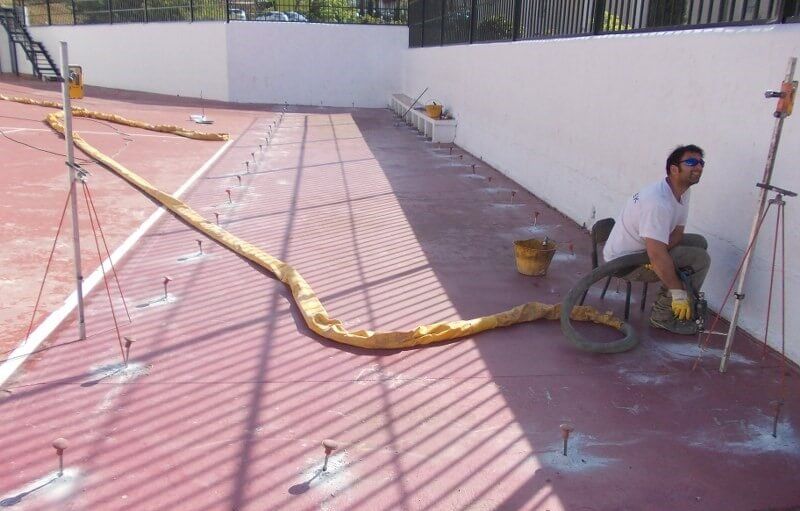

As perfurações de 10mm de diâmetro foram feitas em várias malhas de 1,0x1,0m e foram introduzidos tubos de injeção que chegam abaixo da superfície do pavimento; a resina é injetada quando está no estado líquido e enquanto está na sua fase expansiva, e como primeiro efeito atinge imediatamente os vazios sob o pavimento preenchendo-os.
Após a injeção, a resina não tem possibilidade de se expandir para o fundo e começa a levantar o pavimento.

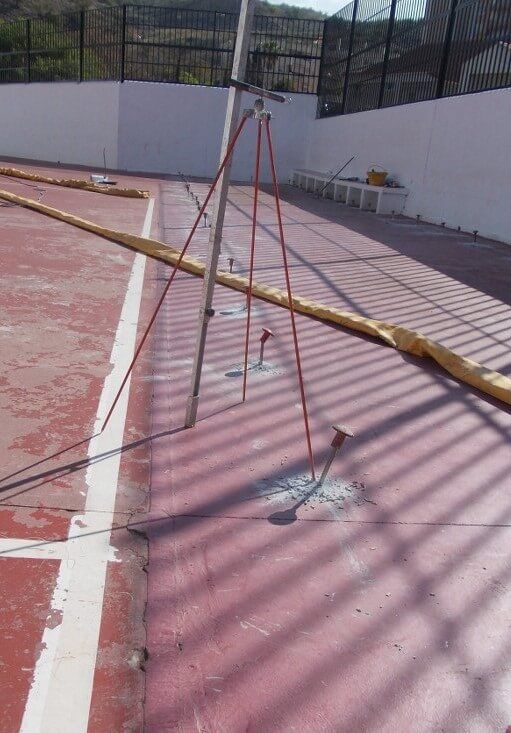

O princípio do levantamento é imediatamente visível através de um sistema de laser, o que permite decidir se se deve continuar com as injeções, levantando o pavimento, ou se se deve continuar com a consolidação da sub-base.
O levantamento é mantido sob controlo milimétrico em tempo real. A força de expansão da resina permite levantar os elementos que possam estar sobre o pavimento, como os bancos junto à parede.

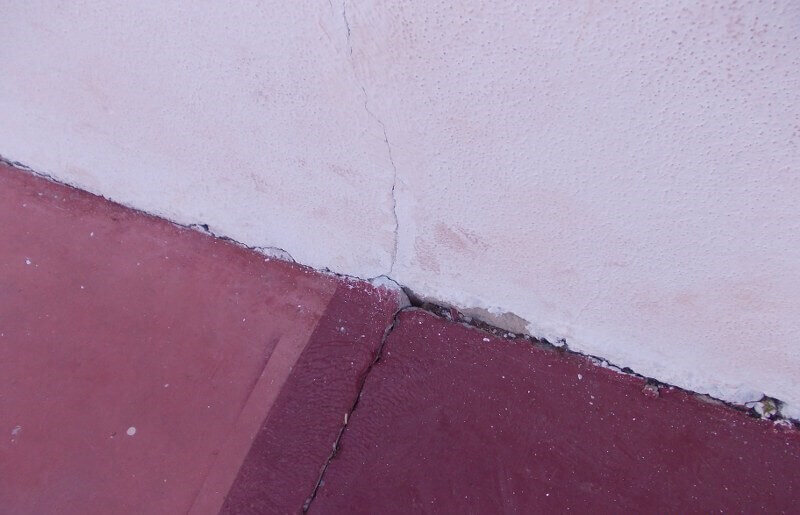

As zonas tratadas apresentavam fissuração na junção com a zona da via assente em terreno natural, bem como abertura e desnivelamento que ocorreu das lajes. A intervenção era necessária para evitar novos abatimentos, para evitar a formação de poças e para restabelecer os declives de modo que a água recolhida pela via pudesse ser evacuada pelos drenos do muro. Isto implicou um levantamento máximo de 5 cm.
O plano de intervenção consistiu em betumar toda a superfície afetada, consolidar o solo e levantar o pavimento. A duração da intervenção foi de 1,5 dias.
