Ancoragem de muros e consolidação de piscina e fundação de muro

A intervenção consistiu no tratamento do terreno de apoio do muro inferior e da piscina para melhorar a sua resistência e na ancoragem de ambos os muros, que não eram estáveis e não suportavam corretamente o impulso do terreno, provocando uma fissura vertical importante no muro inferior.

PROBLEMA

De acordo com a documentação fornecida, tanto o muro superior como o inferior contêm um aterro não compactado, mas a diferença entre eles é que o muro superior apoia num terreno adequado, mas o inferior não, sendo esta uma das causas que provocam a patologia. Além disso, os muros são de bloco pré-fabricado de betão vazado, com fiadas de tijolo preenchidas com betão, mas sem armaduras nem drenagem, apesar da sua altura próxima dos 5 m.

Previamente, é necessário um tratamento de betão projetado armado para reforçar os muros e para que o seu comportamento seja homogéneo e uniforme. O tombamento do muro inferior provoca também a descompressão do terreno que contém e sobre o qual apoia a piscina, produzindo-se o assentamento desta.

Porque é que a solução Uretek foi escolhida:

Rapidez: planeamento e calendarização cuidadosos dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo;
Preços competitivos;
Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, sem sujidade ou produção de resíduos;
Monitorização laser de alta precisão: tanto durante como após a intervenção, os trabalhos foram sujeitos a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado;
Aplicação das exclusivas tecnologias Uretek Micro Anchors® e Uretek Deep Injections com o sistema de injeção Uretek Multipoint® que, graças à injeção da resina expansiva Uretek Geoplus® a alta pressão de expansão, produz uma rápida compactação do terreno, sendo produzidas a ancoragem e a melhoria das propriedades mecânicas e hidráulicas do terreno, respetivamente.
Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta substâncias no solo ou aquíferos presentes.

SOLUÇÃO

Para solucionar o problema, optou-se por uma tecnologia cujas características são a reduzida invasividade e a rapidez de execução: Uretek Micro Anchors® e Uretek Deep Injections® com o sistema de injeção Uretek Multipoint, com injeções de resina expansiva Uretek Geoplus®.

A intervenção foi realizada em 11 dias, transportando para o local de execução todo o material e equipamento necessário manualmente, através das escadas e sem danificar a zona ajardinada, especialmente importante para o tratamento do muro inferior, uma vez que a execução do mesmo foi realizada a partir da parcela vizinha.

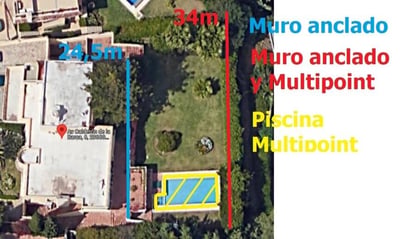

Foram tratados um total de 58,5 metros lineares de muro no caso das ancoragens, e de 34 metros lineares de muro e 34,1 metros quadrados de piscina no caso do tratamento de consolidação do terreno.

O PROJETO EM DETALHE

A parcela encontra-se numa encosta de forte inclinação, de modo que, para construir, é necessário criar vários patamares de terreno com base em muros de contenção; neste caso, foram formados 2 patamares com 2 muros de contenção de aproximadamente 5 m de altura. Os muros têm 0,5 m de largura, com bloco de betão vazado e fiadas de tijolo preenchidas, mas sem armadura nem drenagem. A fundação é constituída por sapata corrida de B.A. com uma espessura de 0,5 m e um balanço na ponta de 1 m.

Dado que os muros não estavam preenchidos e que o inferior apresentava uma fissura vertical importante, foi solicitado ao proprietário que, previamente às ancoragens, fosse executado um reforço dos mesmos, de modo que os muros distribuíssem uniformemente a carga e as ancoragens trabalhassem também de forma mais uniforme. A equipa técnica contratada pelo proprietário concebeu um betão projetado armado em ambos.

No caso do muro inferior, é necessária a instalação de um andaime para poder executar as ancoragens, mas não no superior.

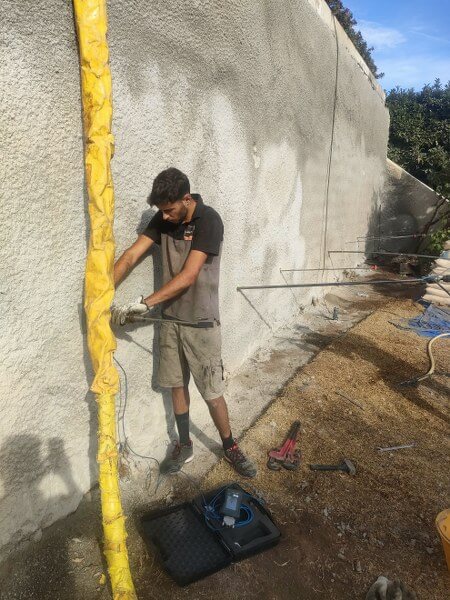

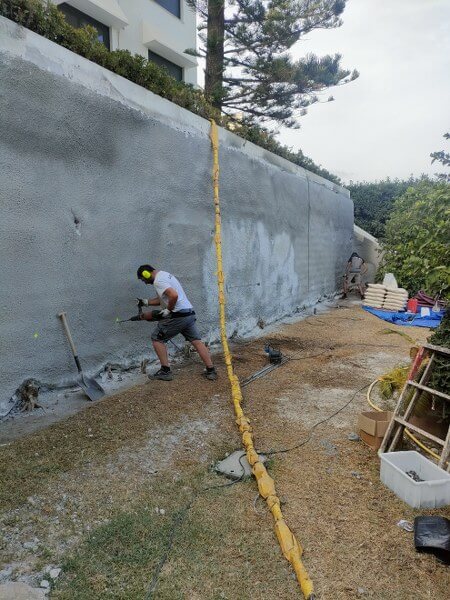

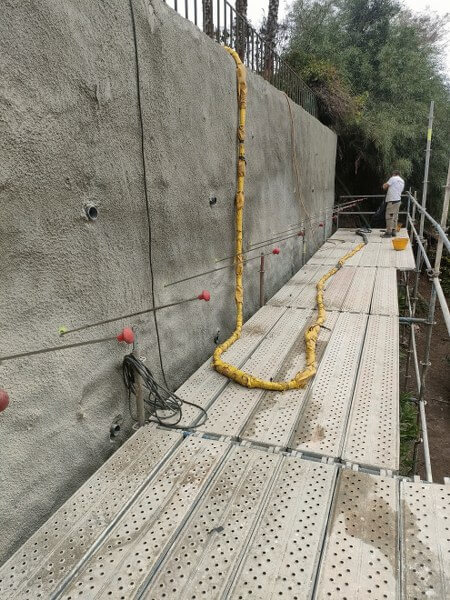

Para o trabalho de ancoragem, estas são marcadas no muro, são realizadas as perfurações e introduzem-se as bainhas de ancoragem e injeção.

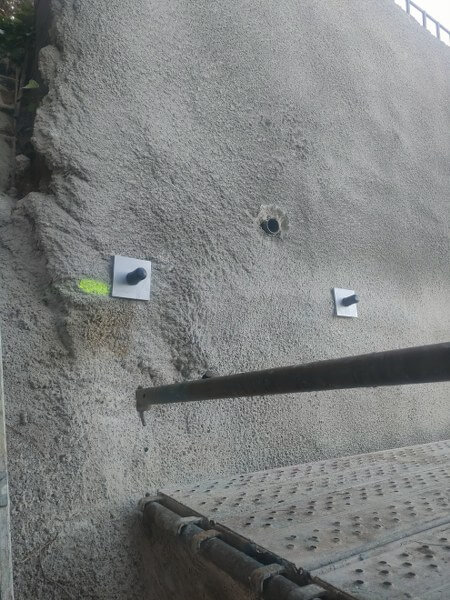

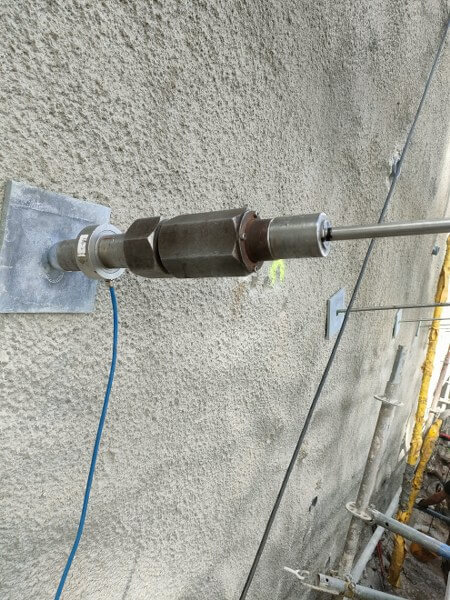

Posteriormente, são colocados os elementos necessários para poder realizar a ancoragem. Uma vez colocado tudo, injeta-se a resina para criar o bolbo de ancoragem na extremidade da bainha, para, ao fim de algumas horas, proceder à aplicação de tensão nas ancoragens: esta rapidez de endurecimento da resina e a rápida colocação em carga constituem uma vantagem fundamental em termos de tempo (e de custo, portanto) face às ancoragens tradicionais, uma vez que o tempo de endurecimento nestas é muito superior.

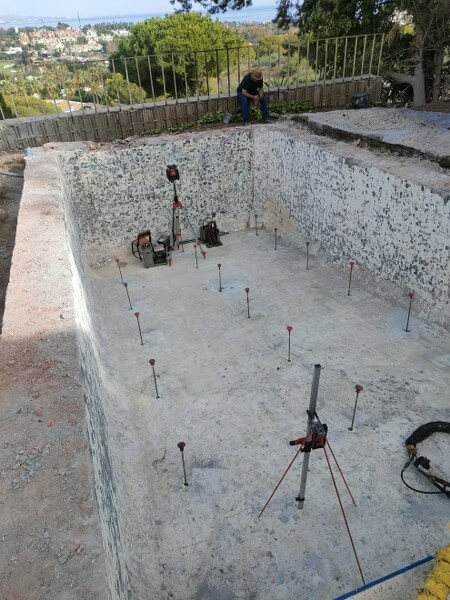

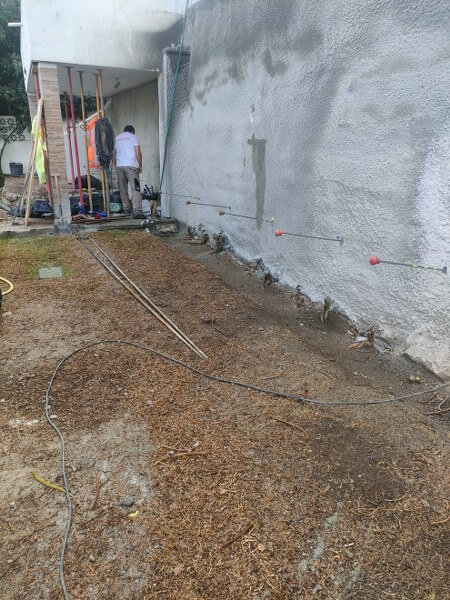

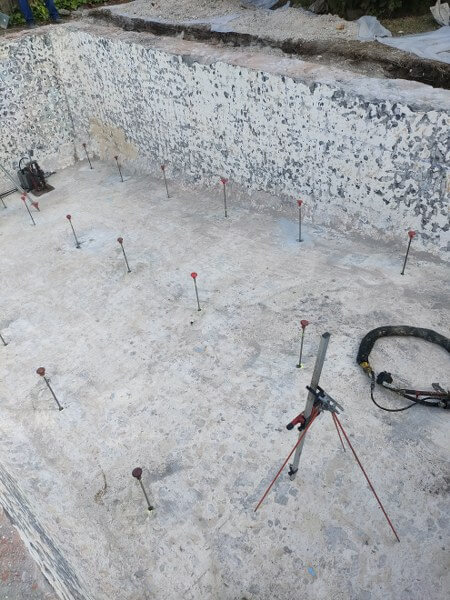

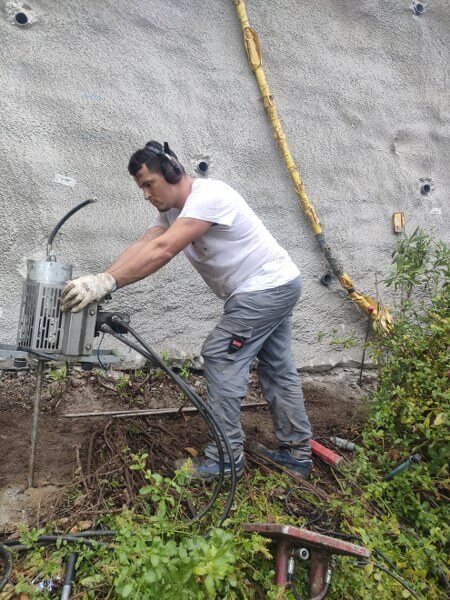

No caso da melhoria do terreno, são marcadas as perfurações na sapata corrida e no fundo da piscina, introduzem-se as bainhas de injeção e procede-se à injeção até se verificar o início do levantamento nos níveis laser previamente instalados.
