Consolidação do terreno de um armazém logístico alimentar

    LOCAL: Centro da cadeia GMCash em Valladolid
    ANO:
    2022
    DURAÇÃO DA INTERVENÇÃO:
    4 dias em turno noturno
    ÁREA TRATADA:
    197 m² de laje e 2 sapatas
    CLIENTE:
    PROMOCIONES DILCASA S.A.

    PROBLEMA

    Abatimento de parte da laje do armazém e assentamento de 2 sapatas isoladas.

    SOLUÇÃO

    Consolidação e levantamento do terreno de fundação através de injeções de resina expansiva Uretek Geoplus® – Tecnologias Uretek Floor Lift® e Uretek Deep Injections®.

    A intervenção de consolidação foi realizada através da injeção da resina Uretek Geoplus® no terreno de suporte da laje, com o objetivo de melhorar os parâmetros de resistência e deformabilidade que afetaram o material de fundação da laje. A superfície intervencionada foi de 197 m². Além disso, foram realizadas injeções sob as duas sapatas.

    O PROBLEMA

    Devido ao abatimento ocorrido na laje, foi necessário intervir para consolidar o terreno de fundação sob a mesma.

    Porque é que a solução Uretek foi escolhida:

    • Rapidez: planeamento e calendarização cuidadosos dos tempos de execução que permitiram que o trabalho fosse concluído num curto espaço de tempo.
    • Preços competitivos.
    • Intervenção minimamente invasiva: a intervenção proposta pela Uretek não exigiu nenhum trabalho de escavação ou alvenaria, não produziu sujidade ou resíduos.

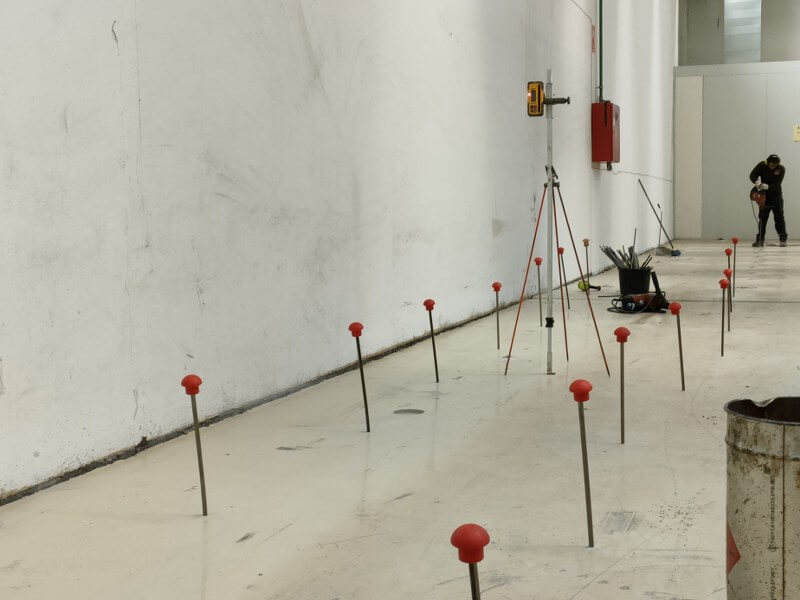

    • Monitorização laser de alta precisão: tanto durante como após a intervenção, as actividades foram sujeitas a monitorização em tempo real utilizando tecnologia laser de última geração e pessoal altamente qualificado.
    • Aplicação das tecnologias exclusivas Uretek Floor Lift® e Uretek Deep Injections® que, graças à injeção da resina expansiva Uretek Geoplus® com elevada capacidade de expansão compacta o solo e estabiliza as estruturas.
    • Respeito pelo ambiente: a mistura de resinas Uretek® gera um produto final inerte que não liberta substâncias no solo ou aquíferos presentes.

    A SOLUÇÃO

    Para resolver o problema, optou-se por uma tecnologia pouco invasiva e de grande rapidez de execução: Uretek Deep Injections® e Uretek Floor Lift® com injeções de resina expansiva Uretek Geoplus®.

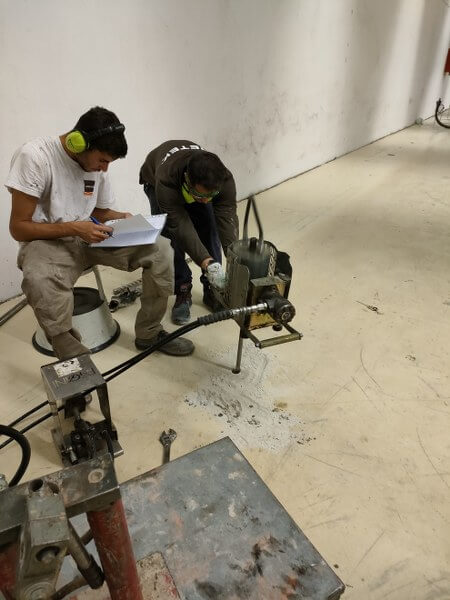

    O resultado da intervenção foi verificado através de monitorização a laser durante as injeções, bem como pela realização de ensaios de penetração dinâmica antes e depois da intervenção (evidenciando a melhoria da capacidade de carga do terreno tratado).

    Foram tratados, no total, 197 m² de terreno e 2 sapatas durante a intervenção.



    O PROJECTO EM DETALHE

    O armazém, construído em 1997, apresenta uma planta retangular, com dimensões de 58 x 38 metros.

    A fundação do armazém é composta por sapatas isoladas quadradas sob pilares, com dimensões estimadas de 1,5 x 1,5 metros, construídas em betão armado. A espessura das sapatas detetada nas perfurações é de aproximadamente 2,5 metros.

    A laje é em betão armado com malha metálica, com uma espessura de 25 – 30 cm. Não está ligada aos muros perimetrais do armazém.

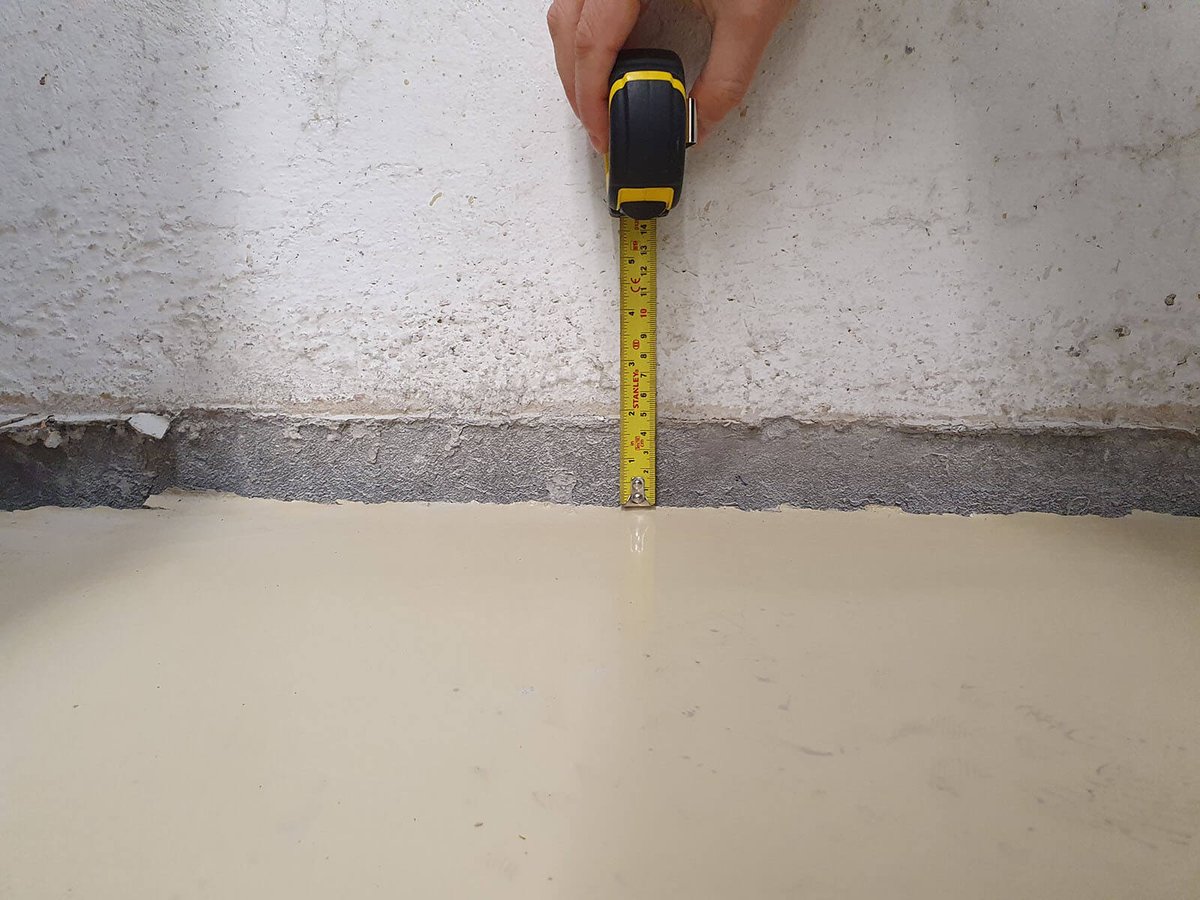

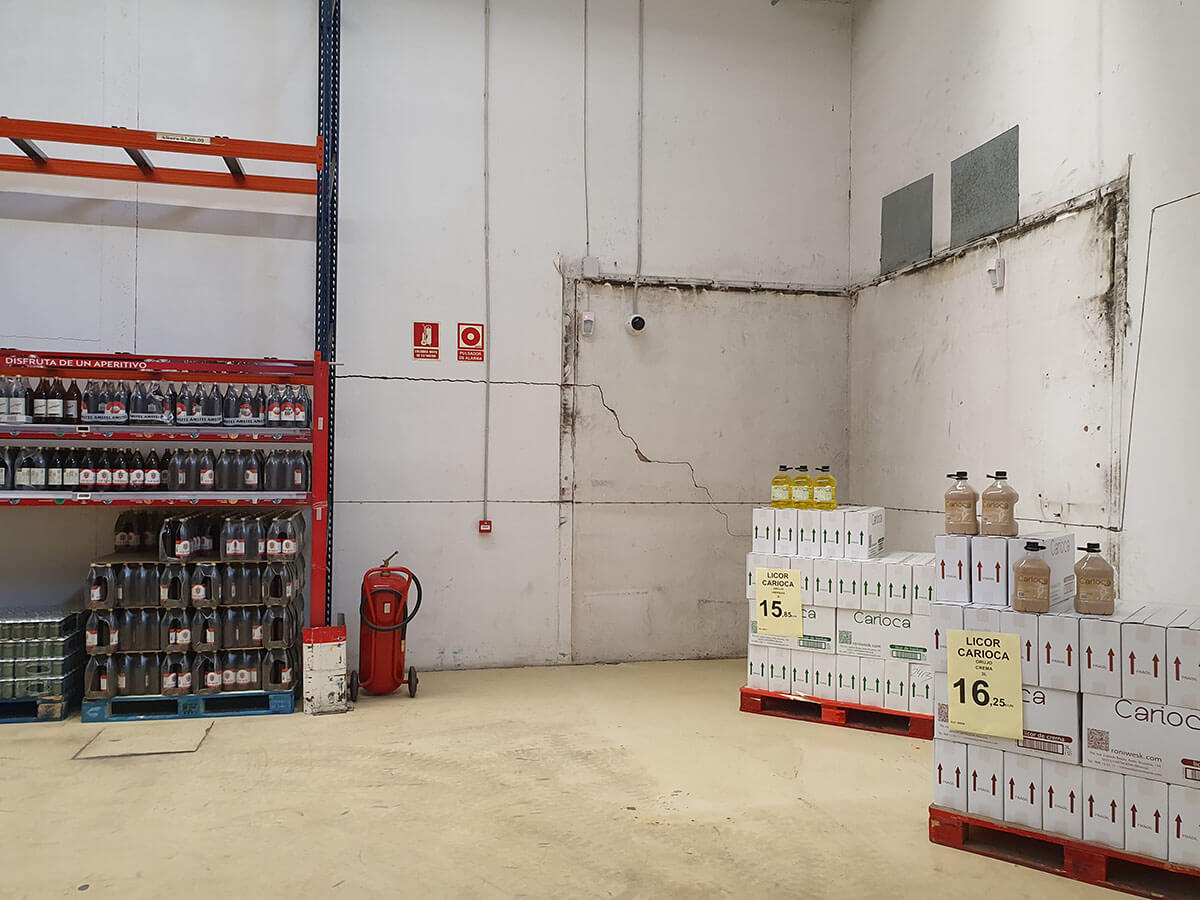

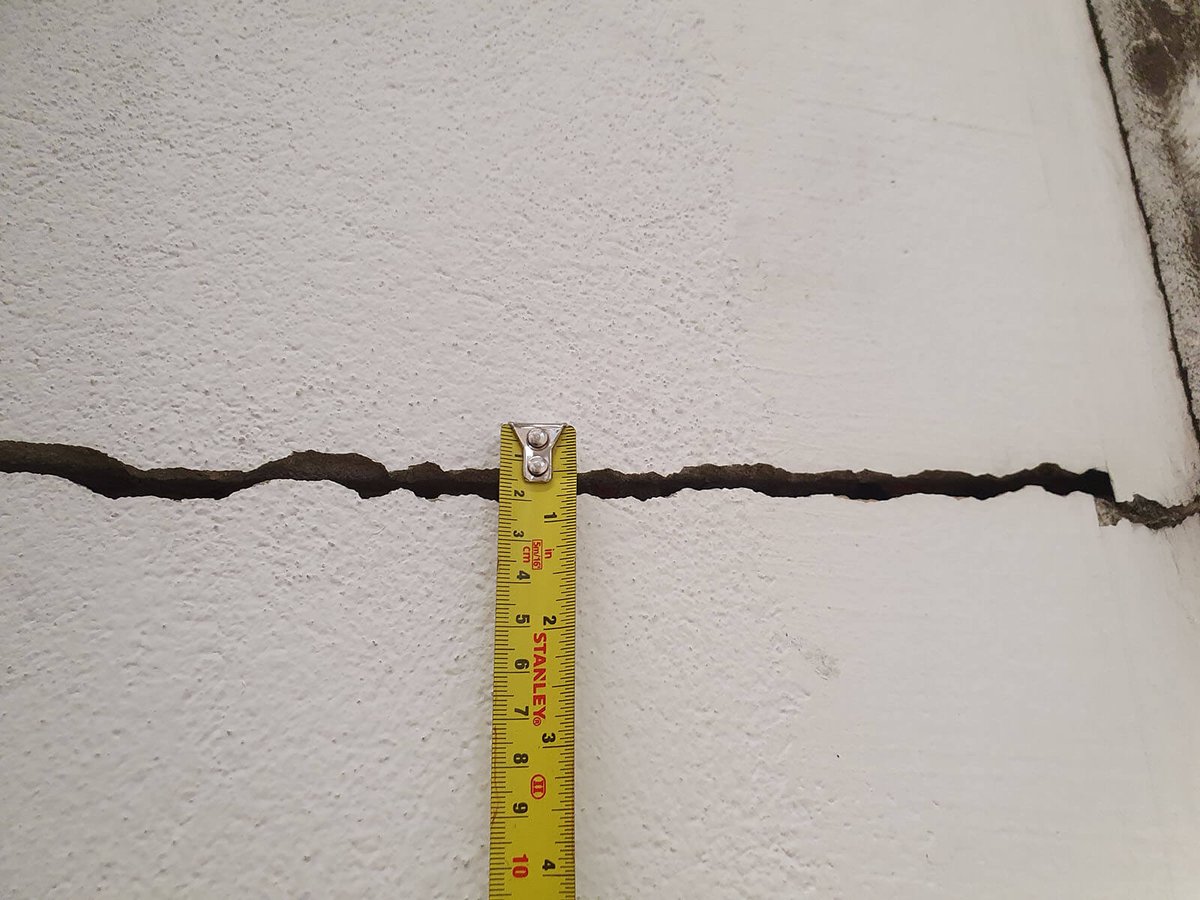

    A laje sofreu um abatimento de até 5 cm e uma separação em relação ao muro entre 2,5 e 3 cm. Além disso, formaram-se fissuras localizadas na laje. No muro da zona afetada apareceu uma fenda com abertura de 1 cm, com inclinação, indicando o assentamento da fundação nesse setor.

    A intervenção consistiu em:

    • Melhoria do terreno em 2 níveis até 2 metros sob a fundação das 2 sapatas intervencionadas.

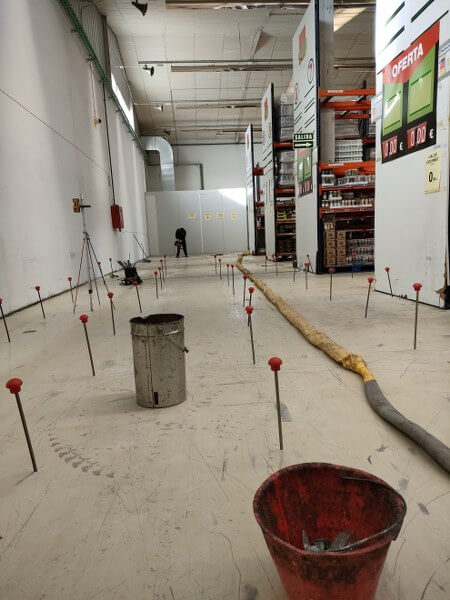

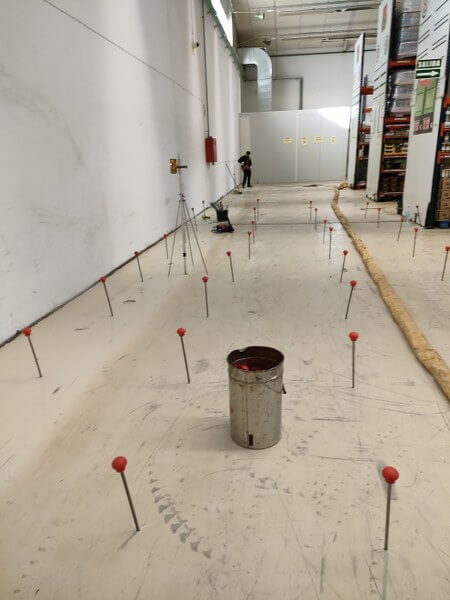

    • Consolidação do primeiro metro sob a laje na zona afetada, com injeções realizadas numa malha de 1,20 x 1,20 m.

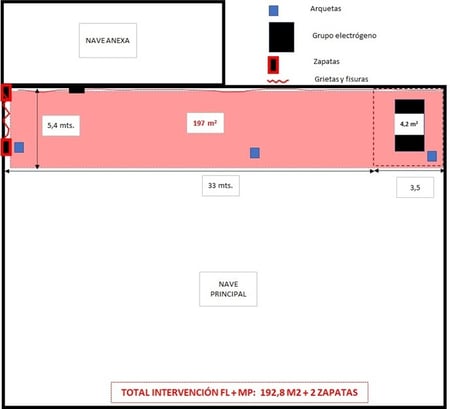

    plano da área de intervenção

    No caso da laje, foi possível levantar o pavimento em algumas zonas até 5,5 cm.

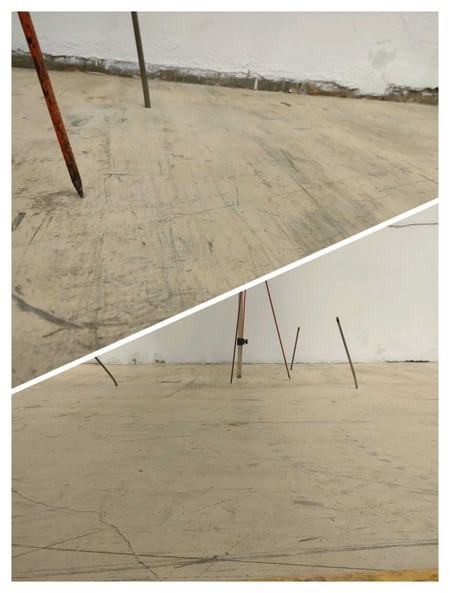

    ANTES E DEPOIS DAS INJEÇÕES

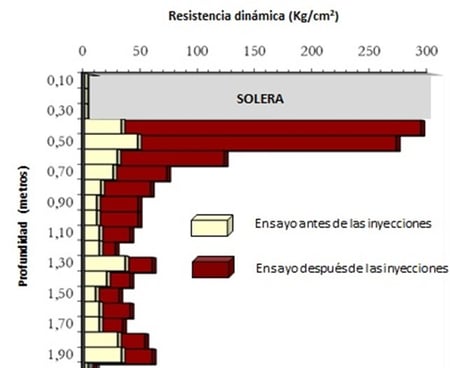

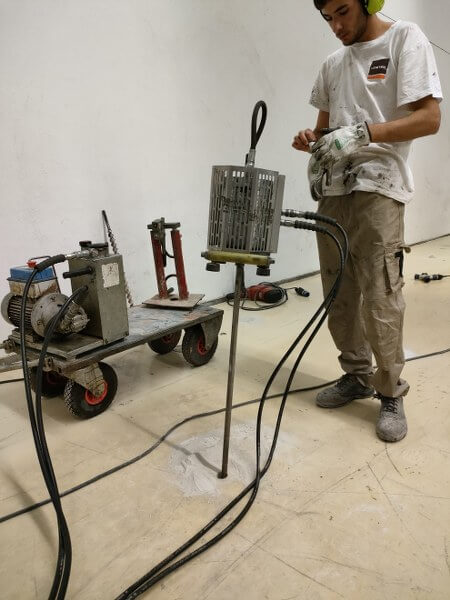

    ANTES E DEPOIS DAS INJEÇÕESEnsaio penetrométrico
